Kütüphanedeki Kullanıcı Kontrol Gruplarının Kullanılması

EOS SCADA Editor içerisinde daha önce oluşturularak Genel veya Proje kütüphanesine kaydedilen kullanıcı kontrol grupları, daha sonra ihtiyaç duyulan ekranlara eklenebilir.

Kütüphane yapısı, özellikle aynı kontrol düzeninin birden fazla SCADA ekranında kullanılacağı projelerde ekran tasarım süresini azaltır ve standart bir kullanıcı arayüzünün oluşturulmasına yardımcı olur.

Kütüphaneden eklenen grup, daha önce hazırlanmış kullanıcı kontrollerini bir bütün halinde ekrana yerleştirmeyi sağlar. Böylece grup içerisindeki kontrollerin tek tek oluşturulmasına ve yeniden düzenlenmesine gerek kalmaz.

Kullanıcı Kontrol Grubunun Kütüphaneden Ekrana Eklenmesi

Kütüphaneye daha önce eklenmiş bir kullanıcı kontrol grubunu SCADA ekranına yerleştirmek için aşağıdaki adımlar uygulanmalıdır.

  1. SCADA ekranını açınız. Kullanıcı kontrol grubunun ekleneceği SCADA ekranını EDITOR içerisinde açınız.
  2. KÜTÜPHANE menüsünü açınız. Menü Çubuğu üzerinde bulunan KÜTÜPHANE menüsünü açınız.
  3. Kütüphane kategorisini seçiniz. Açılan KÜTÜPHANE menüsü içerisinde bulunan Genel veya Proje kategorilerinden uygun olanı seçiniz.
  4. Eklenecek kullanıcı kontrol grubunu seçiniz. Seçilen kütüphane kategorisi altında görüntülenen kullanıcı kontrol grupları arasından ekrana yerleştirmek istediğiniz grubu seçiniz.
  5. Ekran üzerinde ekleme konumunu belirleyiniz. Grup seçildikten sonra ekran üzerinde kullanıcı kontrol grubunun yerleştirileceği konuma geliniz.
  6. Grubu ekrana yerleştiriniz. Belirlenen konumda ortaya çıkan ekleme imlecinin üzerine çift tıklayınız.
  7. Grubun ekrana eklendiğini kontrol ediniz. Çift tıklama işleminin ardından kütüphaneden seçilen kullanıcı kontrol grubu belirlenen konuma yerleştirilecektir.

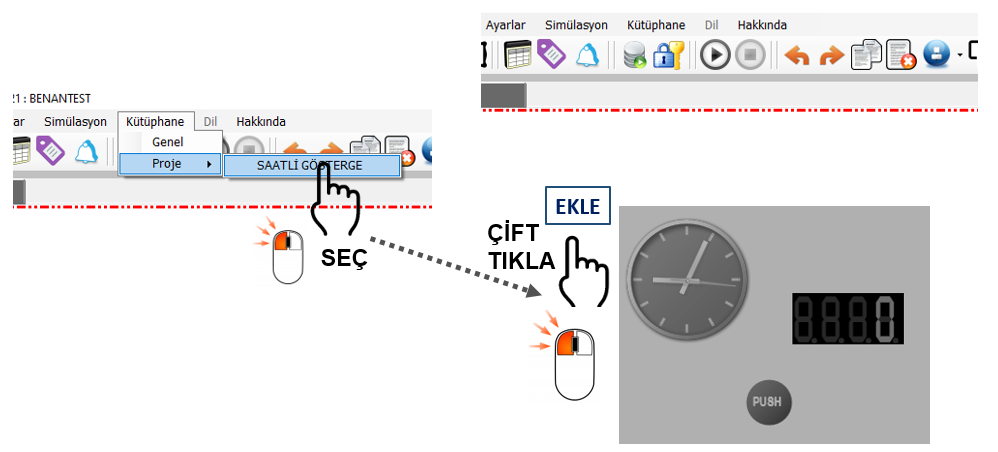

EOS SCADA kütüphane kullanıcı kontrol grubu ekleme

Genel ve Proje Kütüphanelerinden Grup Seçimi

Kullanıcı kontrol grubu eklenirken grubun hangi kütüphanede bulunduğuna dikkat edilmelidir.

  • Genel Kütüphane: Tüm projelerde kullanılabilen kullanıcı kontrol gruplarına erişim sağlar.
  • Proje Kütüphanesi: İçerisinde bulunulan projeye özel olarak kaydedilmiş kullanıcı kontrol gruplarına erişim sağlar.

Örneğin farklı projelerde kullanılmak üzere oluşturulmuş standart bir pompa kontrol grubu Genel kütüphanede bulunuyorsa, KÜTÜPHANE → GENEL menüsü üzerinden seçilerek mevcut SCADA ekranına eklenebilir.

Grubun Ekran Üzerindeki Konumunun Belirlenmesi

Kütüphaneden kullanıcı kontrol grubu seçildikten sonra grubun ekranda yerleştirileceği konum kullanıcı tarafından belirlenebilir.

Kullanıcı ekran üzerinde uygun konuma geldiğinde ekleme imleci görüntülenir. Bu imleç grubun ekran üzerinde hangi noktaya yerleştirileceğini gösterir.

Grubun yerleştirilmesi için ekleme imlecinin bulunduğu konum üzerinde çift tıklanması yeterlidir.

Böylece önceden hazırlanmış kullanıcı kontrol grubu, içerisindeki kontrollerle birlikte seçilen konuma yerleştirilmiş olur.

Kütüphaneden Grup Eklemenin Avantajları

  • Hızlı ekran tasarımı: Hazır kullanıcı kontrol grupları tek işlemle ekrana yerleştirilebilir.
  • Tekrar kullanılabilirlik: Daha önce hazırlanmış kontrol grupları farklı ekranlarda tekrar kullanılabilir.
  • Tasarım standardizasyonu: Aynı işlevi gerçekleştiren kontrol gruplarının farklı ekranlarda benzer şekilde kullanılması sağlanabilir.
  • Hata riskinin azaltılması: Kullanıcı kontrollerinin her seferinde tek tek oluşturulmasına gerek kalmadığından, yeniden tasarım sırasında oluşabilecek ayar ve yerleşim hataları azaltılabilir.
  • Bakım ve proje geliştirme kolaylığı: Sık kullanılan kontrol yapılarının hazır olarak saklanması, yeni ekranların hazırlanmasını kolaylaştırır.

Kütüphaneden Grup Ekleme İşlemine Örnek

Örneğin daha önce kütüphaneye kaydedilmiş bir Pompa Kontrol Grubu yeni hazırlanmakta olan bir SCADA ekranında kullanılmak istenebilir.

İşlem sırası:

  1. SCADA ekranı açılır.
  2. KÜTÜPHANE menüsü açılır.
  3. Grubun bulunduğu Genel veya Proje kategorisi seçilir.
  4. Pompa Kontrol Grubu seçilir.
  5. Ekran üzerinde grubun yerleştirileceği konuma gelinir.
  6. Ekleme imlecinin üzerine çift tıklanır.

İşlem tamamlandığında pompa kontrol grubu, daha önce hazırlanmış yapısı korunarak SCADA ekranına yerleştirilmiş olur.

Sonuç

EOS SCADA Editor içerisinde kütüphaneye kaydedilmiş kullanıcı kontrol grupları, ihtiyaç duyulan SCADA ekranlarına hızlı ve kontrollü bir şekilde eklenebilir.

Bunun için KÜTÜPHANE menüsü altında bulunan Genel veya Proje kategorilerinden kullanılmak istenen grup seçilir. Daha sonra ekran üzerinde belirlenen konumda görünen ekleme imlecinin üzerine çift tıklanarak grup ekrana yerleştirilir.

Bu özellik, daha önce hazırlanmış kullanıcı kontrol gruplarının yeniden kullanılmasını sağlayarak SCADA ekranlarının daha hızlı oluşturulmasına, tasarım standartlarının korunmasına ve proje geliştirme sürecinin kolaylaştırılmasına katkı sağlar.
