Kullanıcı Kontrollerinin Gruplandırılması

Kullanıcı kontrollerini bir grup altında toplamak için öncelikle aynı grup içerisinde bulunması istenen kullanıcı kontrollerinin seçilmesi gerekir.

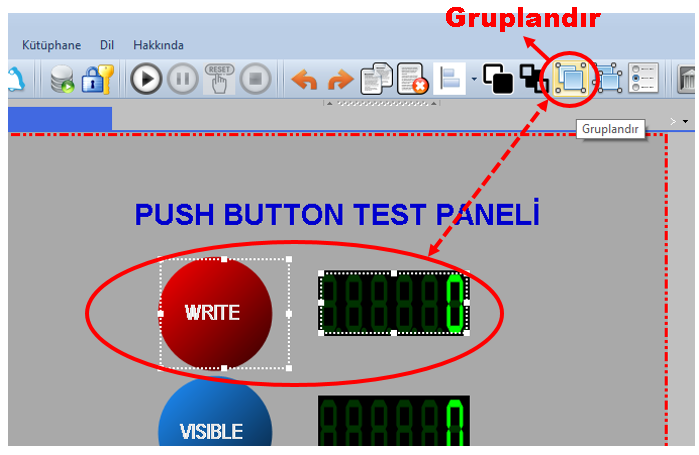

Birden fazla kullanıcı kontrolü seçildikten sonra, hızlı erişim buton şeridinde bulunan GRUPLANDIR butonuna tıklanarak seçilen kullanıcı kontrolleri tek bir grup içerisinde birleştirilebilir.

Grup oluşturulduktan sonra gruba dahil edilen kullanıcı kontrolleri birbirleriyle ilişkilendirilir ve grup içerisinde birlikte hareket edebilir hale gelir.

Kullanım: Gruplandırmak istediğiniz kullanıcı kontrollerini seçin ve hızlı erişim buton şeridindeki GRUPLANDIR butonuna tıklayın.

Grup ID Bilgisi

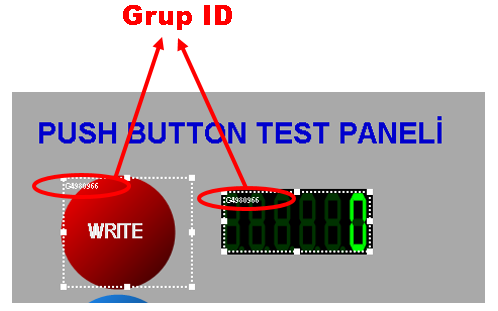

Belirli bir gruba ait olan kullanıcı kontrollerinin sol üst köşesinde, bağlı oldukları grubun ID bilgisi görüntülenir.

Bu bilgi, ekran üzerinde bulunan kullanıcı kontrollerinin hangi gruba ait olduğunun kolayca anlaşılmasını sağlar.

Özellikle çok sayıda kullanıcı kontrolünün bulunduğu karmaşık ekranlarda grup ID bilgisinin görüntülenmesi, nesnelerin hangi grup içerisinde yer aldığının belirlenmesine yardımcı olur.

Bilgi: Aynı grup içerisinde bulunan kullanıcı kontrollerinde aynı grup ID bilgisi görüntülenir.

Gruplandırılmış Kullanıcı Kontrollerinin Hareket Ettirilmesi

Bir gruba ait kullanıcı kontrolleri, grup oluşturulduktan sonra tek bir kullanıcı kontrolü gibi birlikte hareket eder.

Bu sayede grubu oluşturan kullanıcı kontrollerinin her birini ayrı ayrı seçip taşımaya gerek kalmaz. Grup içerisindeki nesneler arasındaki göreceli konum korunarak grup bir bütün halinde yeni konumuna taşınabilir.

Bu özellik, özellikle birden fazla grafik nesnesinden oluşan pompa, motor, vana, türbin veya benzeri ekipman sembollerinin ekran üzerinde birlikte taşınması sırasında önemli bir kolaylık sağlar.

Örnek: Bir pompa sembolü; motor göstergesi, çalışma durumu göstergesi ve ilgili diğer grafik kullanıcı kontrollerinden oluşuyorsa, bu nesneler tek bir grup haline getirilebilir. Daha sonra pompa sembolü ekran üzerinde taşındığında gruba ait tüm kullanıcı kontrolleri birlikte hareket eder.

Grup İçerisindeki Kullanıcı Kontrollerinin Veri Bilgileri

Kullanıcı kontrollerinin aynı grup içerisinde bulunması, bu kontrollerin bağlı olduğu SCADA veri bilgilerinin birbirine bağlandığı anlamına gelmez.

Aynı gruba ait kullanıcı kontrolleri birlikte hareket etmesine rağmen, her bir kullanıcı kontrolünün kendisine ait veri bağlantısı ve ilgili ayarları ayrı olarak yapılandırılabilir.

Bu nedenle grup içerisinde bulunan kullanıcı kontrollerinin SCADA veri noktaları birbirinden bağımsız olarak değiştirilebilir.

NOT: Aynı gruba ait kullanıcı kontrollerine bağlı veri bilgilerini ayrı ayrı değiştirmek mümkündür.

Önerilen Gruplandırma İş Akışı

Kullanıcı kontrollerinin gruplandırılması sırasında aşağıdaki işlem sırası kullanılabilir.

  1. Aynı grup içerisinde bulunması istenen kullanıcı kontrollerini belirleyin.
  2. İlgili kullanıcı kontrollerinin tamamını seçin.
  3. Hızlı erişim buton şeridinde bulunan GRUPLANDIR butonuna tıklayın.
  4. Kullanıcı kontrollerinin sol üst köşesinde görüntülenen grup ID bilgisini kontrol edin.
  5. Grubun tamamını tek bir kullanıcı kontrolü gibi taşıyarak ekran üzerindeki konumunu düzenleyin.
  6. Gerekli olması halinde grup içerisindeki kullanıcı kontrollerinin veri bağlantılarını ve diğer ayarlarını ayrı ayrı düzenleyin.

Gruplandırmanın Kullanım Alanları

Gruplandırma özelliği, özellikle birden fazla kullanıcı kontrolünden meydana gelen grafik yapıların ekran üzerinde yönetilmesini kolaylaştırır.

Örneğin bir pompa, motor, vana, türbin veya proses ekipmanına ait birden fazla grafik nesnesi tek bir grup içerisinde toplanabilir. Böylece bu nesneler ekran tasarımı sırasında birlikte taşınabilir.

Benzer şekilde, bir ekipmanın sembolü ile birlikte durum göstergesi, ölçüm değeri ve diğer yardımcı grafik nesneleri de tek bir grup altında düzenlenebilir.

Bu yaklaşım, özellikle çok sayıda ekipmanın bulunduğu büyük SCADA ekranlarında tasarım çalışmalarının daha hızlı ve kontrollü gerçekleştirilmesine yardımcı olabilir.

Tasarım Önerisi

Bir ekipmana ait birden fazla kullanıcı kontrolünün ekran üzerinde her zaman birlikte hareket etmesi gerekiyorsa, bu nesnelerin tek bir grup altında toplanması ekran tasarımını kolaylaştırabilir.

Gruplandırma ile İlgili Önemli Bilgi

Gruplandırma işlemi kullanıcı kontrollerinin ekran üzerindeki hareket ve düzenleme işlemlerini kolaylaştırmak amacıyla kullanılmaktadır.

Grup içerisinde bulunan kullanıcı kontrollerinin birlikte hareket etmesi, bu kontrollerin tek bir veri noktası kullandığı veya aynı çalışma özelliklerine sahip olduğu anlamına gelmez.

Her kullanıcı kontrolü kendi özelliklerini ve bağlı olduğu SCADA veri bilgisini korur. Gerektiğinde grup içerisindeki kullanıcı kontrollerinin ilgili ayarları ayrı ayrı değiştirilebilir.

📌 NOT

Aynı gruba ait kullanıcı kontrolleri birlikte hareket eder; ancak her bir kullanıcı kontrolünün veri bağlantısı ve ayarları birbirinden bağımsız olarak değiştirilebilir.

Özet

EOS SCADA Editor üzerinde kullanıcı kontrolleri, ekran tasarımını kolaylaştırmak amacıyla gruplar halinde düzenlenebilir.

Gruplandırma işlemi için öncelikle birlikte hareket etmesi istenen kullanıcı kontrolleri seçilmeli ve ardından hızlı erişim buton şeridinde bulunan GRUPLANDIR butonuna tıklanmalıdır.

Gruplandırılan kullanıcı kontrollerinin sol üst köşesinde bağlı oldukları grubun ID bilgisi görüntülenir. Aynı gruba ait kullanıcı kontrolleri, tek bir kullanıcı kontrolüymüş gibi birlikte hareket eder.

Bununla birlikte gruplandırma, kullanıcı kontrollerinin veri bağlantılarını birleştirmez. Aynı gruba ait kullanıcı kontrollerinin veri bilgileri ve ilgili ayarları gerektiğinde ayrı ayrı değiştirilebilir.
