Kullanıcı Kontrol Gruplarının Kütüphanelenmesi

SCADA ekranlarında bazı kullanıcı kontrol gruplarının birden fazla ekranda veya farklı projelerde tekrar kullanılması gerekebilir. Her kullanımda aynı kontrolleri yeniden oluşturmak, yerleştirmek ve ayarlamak hem zaman kaybına neden olur hem de tasarımın standartlaştırılmasını zorlaştırabilir.

EOS SCADA Editor, bu ihtiyacı karşılamak amacıyla seçilmiş kullanıcı kontrollerinin bir grup halinde kütüphaneye kaydedilmesine olanak sağlar.

Kütüphaneye eklenen grup, kullanıcı kontrollerinin birlikte ve önceden hazırlanmış bir tasarım bütünlüğü içerisinde tekrar kullanılmasını sağlar.

Bu yöntem özellikle vana, pompa, kesici, ölçüm veya kumanda elemanlarından oluşan ve farklı ekranlarda benzer şekilde kullanılması gereken standart kontrol gruplarının oluşturulmasında önemli bir kolaylık sağlar.

Genel ve Proje Kütüphanesi

Kullanıcı kontrol grubu kütüphaneye eklenirken grubun hangi kapsamda kullanılacağı belirlenebilir. EOS SCADA Editor içerisinde kullanıcı kontrol grupları Genel veya Proje kütüphanesine eklenebilir.

Kütüphane Kullanım Alanı
Proje Kütüphanesi Kütüphaneye eklenen kullanıcı kontrol grubu yalnızca ilgili projenin menü ekranındaki kütüphane içerisinde kullanılabilir.
Genel Kütüphane Kütüphaneye eklenen kullanıcı kontrol grubu, bütün projelerin menü ekranlarında kullanılabilir.

Öneri: Yalnızca belirli bir projede kullanılacak kontrol grupları için Proje Kütüphanesi; farklı projelerde tekrar kullanılacak standart kontrol grupları için ise Genel Kütüphane tercih edilmelidir.

Kullanıcı Kontrol Grubunun Kütüphaneye Eklenmesi

Hazırlanan kullanıcı kontrol grubunu kütüphaneye eklemek için öncelikle gruba dahil edilmek istenen kullanıcı kontrollerinin seçilmesi gerekir.

  1. Kullanıcı kontrollerini seçiniz. Kütüphanede grup halinde saklamak istediğiniz kullanıcı kontrollerini ekran üzerinde seçiniz.
  2. KÜTÜPHANEYE EKLE butonunu çalıştırınız. Seçim tamamlandıktan sonra hızlı erişim buton şeridi üzerinde bulunan KÜTÜPHANEYE EKLE butonuna tıklayınız.
  3. Kütüphaneye Ekle penceresini açınız. Butona tıklandığında açılan Kütüphaneye Ekle penceresinde kullanıcı kontrol grubunun adı ve kütüphane türü belirlenir.
  4. Grup adını giriniz. Oluşturulan kullanıcı kontrol grubunun daha sonra kolaylıkla bulunabilmesi için grup ismi giriniz.
  5. Kütüphane türünü seçiniz. Kullanıcı kontrol grubunun Proje veya Genel kütüphanesine eklenmesini sağlayacak kütüphane türünü seçiniz.
  6. KÜTÜPHANEYE EKLE butonuna tıklayınız. Grup adı ve kütüphane türü belirlendikten sonra KÜTÜPHANEYE EKLE butonuna tıklayınız.
  7. Grubun kütüphaneye eklendiğini kontrol ediniz. İşlem tamamlandığında oluşturulan kullanıcı kontrol grubu ilgili kütüphane listesinde görüntülenecektir.

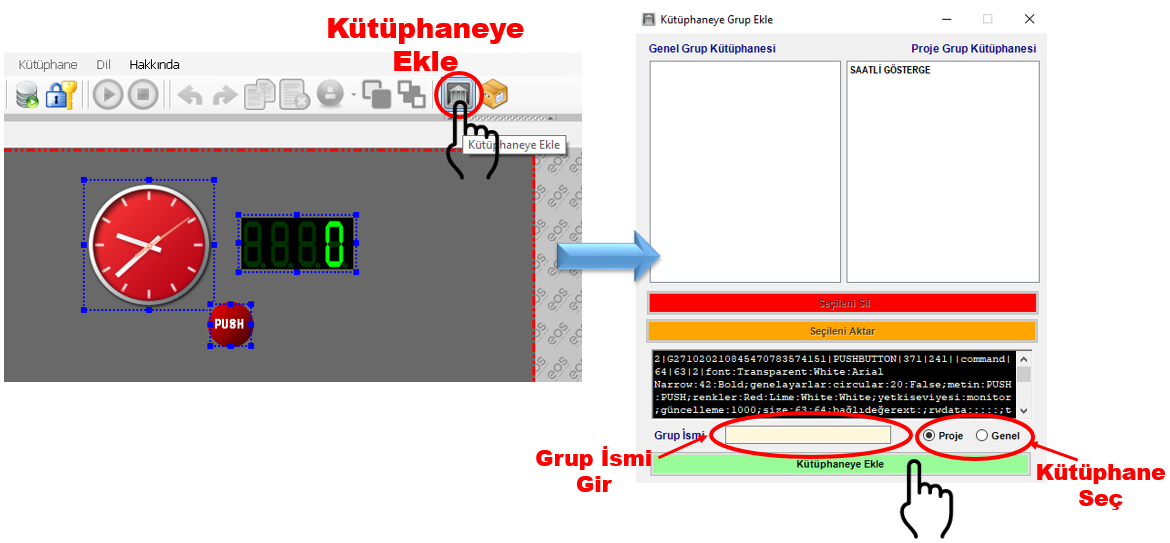

EOS SCADA Kütüphaneye Ekle penceresi

Proje Kütüphanesinin Varsayılan Seçimi

Kütüphaneye Ekle penceresi açıldığında Proje Kütüphanesi varsayılan olarak seçili durumda gelir.

Kullanıcı kontrol grubunun yalnızca mevcut projede kullanılacağı düşünülüyorsa varsayılan seçim değiştirilmeden işleme devam edilebilir.

Eğer oluşturulan grubun farklı projelerde de kullanılabilmesi isteniyorsa kütüphane türünün Genel olarak değiştirilmesi gerekir.

Kütüphane Gruplarına Erişim

Kütüphaneye Ekle penceresi kapatıldıktan sonra oluşturulan kullanıcı kontrol grupları, Menü Çubuğu üzerindeki KÜTÜPHANE menüsü altında görüntülenebilir.

EOS SCADA Kütüphaneye Ekle penceresi

Kütüphane içerisinde gruplar kullanım kapsamlarına göre iki farklı kategori altında yer alır:

  • Genel: Genel kütüphaneye eklenen kullanıcı kontrol gruplarını içerir.
  • Proje: Mevcut projeye ait proje kütüphanesine eklenen kullanıcı kontrol gruplarını içerir.

Böylece kullanıcı, daha önce hazırladığı ve kütüphaneye kaydettiği kontrol gruplarına doğrudan KÜTÜPHANE menüsü üzerinden erişerek bunları yeniden kullanabilir.

Kütüphane Gruplarının Yönetilmesi

Kütüphaneye Ekle penceresi yalnızca yeni kullanıcı kontrol gruplarının oluşturulması amacıyla kullanılmaz. Aynı araç penceresi üzerinden mevcut kütüphane grupları da yönetilebilir.

  • Grup silme: Daha önce oluşturulmuş ve artık kullanılmasına gerek kalmayan kullanıcı kontrol grupları kütüphaneden kaldırılabilir.
  • Kütüphaneler arasında aktarma: Oluşturulan kullanıcı kontrol grupları gerekli durumlarda kütüphaneler arasında aktarılabilir.
  • Kütüphane düzenleme: Kullanıcının proje ve genel kullanım ihtiyaçlarına göre kontrol gruplarının hangi kütüphanede bulunacağı yönetilebilir.

DİKKAT: Genel kütüphaneye eklenen bir kullanıcı kontrol grubunun kapsamı proje kütüphanesine göre daha geniştir. Bu nedenle bir grubun Genel kütüphaneye aktarılmasından önce grubun farklı projelerde kullanılmasının uygun olup olmadığı değerlendirilmelidir.

Kütüphane Kullanımına Örnek

Örneğin bir SCADA projesinde pompa kontrolü için kullanılacak bir kullanıcı kontrol grubu hazırlanmış olsun. Grup içerisinde pompa sembolü, çalıştırma/durdurma butonları, durum göstergeleri ve ilgili ölçüm göstergeleri bulunabilir.

Örnek çalışma:

  1. Pompa ile ilgili kullanıcı kontrolleri seçilir.
  2. Kontroller grup halinde hazırlanır.
  3. KÜTÜPHANEYE EKLE butonuna tıklanır.
  4. Gruba açıklayıcı bir isim verilir.
  5. Kullanım kapsamına göre Genel veya Proje kütüphanesi seçilir.
  6. Grup kütüphaneye kaydedilir.

Daha sonra aynı kontrol grubuna ihtiyaç duyulduğunda kullanıcı kontrollerini tek tek yeniden oluşturmak yerine kütüphaneden hazır grup olarak kullanılabilir.

Kütüphane Kullanımının Avantajları

  • Tasarım süresini azaltır: Daha önce hazırlanmış kontrol gruplarının yeniden oluşturulmasına gerek kalmaz.
  • Standartlaşmayı destekler: Benzer proseslerde aynı kullanıcı kontrol gruplarının kullanılması sağlanabilir.
  • Tekrar kullanılabilirliği artırır: Sık kullanılan kontrol grupları ihtiyaç duyulduğunda hızlı bir şekilde projeye dahil edilebilir.
  • Proje yönetimini kolaylaştırır: Genel ve proje kütüphaneleri sayesinde kontrol gruplarının kullanım kapsamı düzenlenebilir.
  • Operatör arayüzlerinde bütünlük sağlar: Aynı işlevi gerçekleştiren kontrol gruplarının benzer tasarım ve kullanım özelliklerine sahip olması sağlanabilir.

Sonuç

EOS SCADA Editor içerisinde hazırlanan kullanıcı kontrol gruplarının kütüphaneye eklenmesi, sık kullanılan ekran bileşenlerinin tekrar oluşturulmadan kullanılmasını sağlar.

Kullanıcı kontrol grubu, KÜTÜPHANEYE EKLE fonksiyonu kullanılarak Genel veya Proje kütüphanesine kaydedilebilir. Proje kütüphanesine eklenen gruplar yalnızca ilgili projede, Genel kütüphaneye eklenen gruplar ise tüm projelerde kullanılabilir.

Ayrıca aynı kütüphane yönetim aracı kullanılarak mevcut grupların silinmesi ve kütüphaneler arasında aktarılması mümkün olduğundan, EOS SCADA Editor kullanıcı kontrol kütüphanelerinin oluşturulması ve yönetilmesi için bütünleşik bir yapı sunmaktadır.
