Kullanıcı Kontrollerinde Görsel Öncelik

SCADA ekranları hazırlanırken birden fazla kullanıcı kontrolünün aynı alan üzerinde veya birbirinin üzerinde bulunması gerekebilir. Özellikle semboller, butonlar, göstergeler ve dekoratif ekran nesnelerinin birlikte kullanıldığı tasarımlarda nesnelerin ekrandaki sırası önem kazanır.

Üst üste bulunan kontrollerden hangisinin diğerinin üzerinde görüntüleneceği, kullanıcı kontrolünün görsel önceliği ile belirlenir.

Öne Alma işlemi seçilen kullanıcı kontrolünün diğer kontrollerin üzerinde görüntülenmesini sağlarken, Arkaya Gönderme işlemi seçilen kontrolün diğer kontrollerin arkasında görüntülenmesini sağlar.

Önemli: Öne alma ve arkaya gönderme işlemleri kullanıcı kontrolünün ekran üzerindeki konumunu veya boyutunu değiştirmez. Yalnızca diğer ekran nesnelerine göre görsel sırasını değiştirir.

Öne Alma ve Arkaya Gönderme Ne Zaman Kullanılır?

Bu özellik özellikle birden fazla ekran nesnesinin birbirinin üzerine geldiği tasarımlarda kullanılır.

  • Çakışan kullanıcı kontrollerinin düzenlenmesi: Birbirinin üzerine gelen kontroller arasında hangi nesnenin üstte görüntüleneceği belirlenebilir.
  • Grafik ve sembol tasarımları: Bir sembolün başka bir kullanıcı kontrolünün önünde veya arkasında gösterilmesi sağlanabilir.
  • Operatör etkileşiminin düzenlenmesi: Üst üste bulunan kullanıcı kontrollerinde operatörün etkileşim kuracağı kontrolün görsel olarak ön plana çıkarılması sağlanabilir.
  • Karmaşık ekranların düzenlenmesi: SCADA ekranındaki nesnelerin katmanlama sırası değiştirilerek daha düzenli ve anlaşılır ekran tasarımları oluşturulabilir.

Kullanıcı Kontrolünü Öne Alma / Arkaya Gönderme

Bir kullanıcı kontrolünü öne almak veya arkaya göndermek için öncelikle işlem uygulanacak kullanıcı kontrolünün seçilmesi gerekmektedir.

Kullanıcı kontrolü seçildikten sonra işlem aşağıdaki yöntemlerden herhangi biri kullanılarak gerçekleştirilebilir.

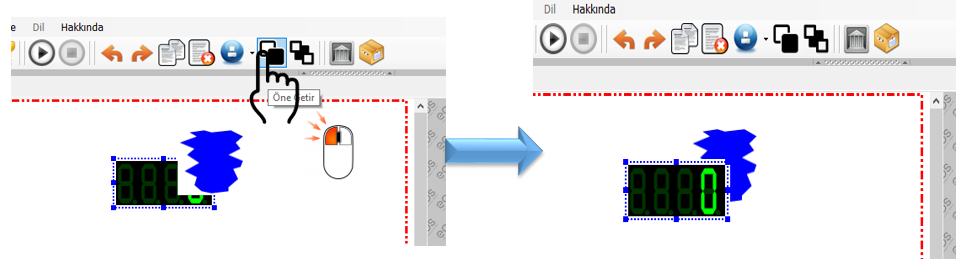

  1. Hızlı erişim buton şeridini kullanınız. Öne alınacak kullanıcı kontrolünü seçiniz ve hızlı erişim buton şeridinde bulunan ÖNE AL butonuna tıklayınız. Kullanıcı kontrolünü diğer kontrollerin arkasına göndermek için ise ARKAYA GÖNDER butonuna tıklayınız.

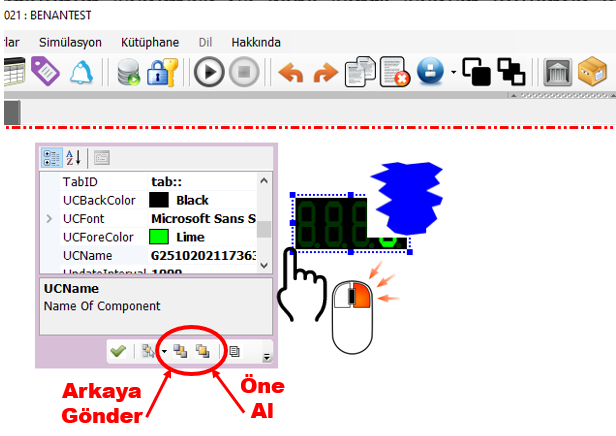

  2. Sağ fare tuşu ile ayarlar penceresini açınız. Öne alma veya arkaya gönderme işlemi uygulanacak kullanıcı kontrolünün seçim dikdörtgeni üzerinde sağ fare tuşuna tıklayınız. Açılan ayarlar penceresinde bulunan ÖNE AL veya ARKAYA GÖNDER butonlarından gerekli olanı seçiniz.
  3. SCADA ağaç menüsünü kullanınız. SCADA ağaç menüsü altında bulunan EKRANLAR menü öğesine tıklayınız. Açılan ekran listesi içerisinden ilgili ekranı seçiniz. Ekran adına bağlı olarak görüntülenen kullanıcı kontrolleri arasından öne alınmak veya arkaya gönderilmek istenen kontrolü belirleyiniz.

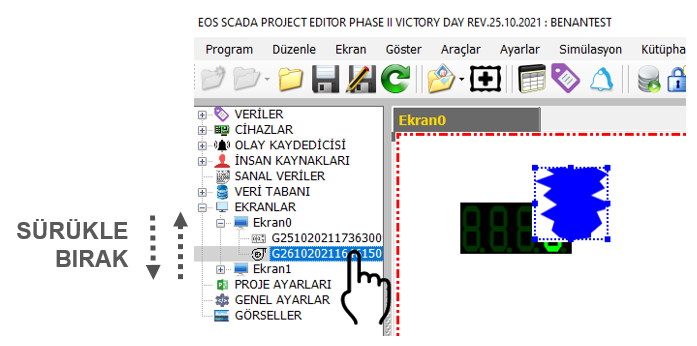

  4. Kullanıcı kontrolünün sırasını değiştiriniz. SCADA ağaç menüsünde ilgili kullanıcı kontrolünü fare ile sürükleyerek ağaç içerisindeki sırasını değiştiriniz. Kullanıcı kontrolünün sıralamadaki konumu değiştirildiğinde, ekran üzerindeki görsel önceliği de buna bağlı olarak değişecektir.

SCADA Ağaç Menüsünde Kullanıcı Kontrolü Sırası

Kullanıcı kontrollerinin görsel önceliği, SCADA ağaç menüsündeki sıralama ile ilişkilidir.

DİKKAT: SCADA ağaç yapısında en üst sırada bulunan kullanıcı kontrolü, ekran üzerinde en düşük görsel önceliğe sahiptir.

Bir kullanıcı kontrolünü öne taşımak için kontrolün ağaç yapısındaki sıralamada aşağı doğru taşınması gerekir.

Bu nedenle kullanıcı kontrolünün ekranda başka bir kontrolün üzerinde görünmesi isteniyorsa, yalnızca ekran üzerindeki fiziksel konumuna değil, aynı zamanda SCADA ağaç menüsündeki sırasına da dikkat edilmelidir.

Öne Alma / Arkaya Gönderme İşlemine Örnek

Aynı ekran üzerinde iki kullanıcı kontrolünün birbirinin üzerine yerleştirildiğini düşünelim. Bu durumda kontrollerin ekrandaki konumları aynı kalmasına rağmen yalnızca görsel sıraları değiştirilerek farklı sonuçlar elde edilebilir.

Örnek:

  • Birinci kullanıcı kontrolü ekranın arka katmanında bulunmaktadır.
  • İkinci kullanıcı kontrolü birinci kontrolün üzerine gelmektedir.
  • Birinci kontrol seçilerek ÖNE AL işlemi uygulanır.

İşlem sonucunda birinci kullanıcı kontrolü diğer kontrolün üzerinde görüntülenir.

Bunun tersine, seçilen kontrol için ARKAYA GÖNDER işlemi uygulandığında kontrol diğer nesnelerin arkasında görüntülenebilir.

Böylece ekran nesnelerinin fiziksel konumlarını yeniden düzenlemeye gerek kalmadan yalnızca görsel katmanlama sırası değiştirilerek ekran tasarımı düzenlenebilir.

Ekran Tasarımında Dikkat Edilmesi Gerekenler

Öne alma ve arkaya gönderme işlemleri özellikle çok sayıda kullanıcı kontrolünün bulunduğu karmaşık SCADA ekranlarında dikkatli kullanılmalıdır.

  • Aynı bölgede bulunan kontrollerin görsel sıralaması kontrol edilmelidir.
  • Operatörün etkileşimde bulunması gereken kontrolün başka bir kontrolün arkasında kalmamasına dikkat edilmelidir.
  • SCADA ağaç menüsündeki kullanıcı kontrolü sırası ile ekran üzerindeki görsel öncelik arasındaki ilişki dikkate alınmalıdır.
  • Karmaşık ekranlarda kullanıcı kontrollerinin katmanlama düzeni mümkün olduğunca sistematik oluşturulmalıdır.

Sonuç

EOS SCADA içerisinde kullanıcı kontrollerinin öne alınması veya arkaya gönderilmesi, üst üste bulunan ekran nesnelerinin görsel önceliğinin yönetilmesini sağlar.

İşlem; hızlı erişim butonları, kullanıcı kontrolü üzerinde sağ fare tuşu ile açılan ayarlar penceresi veya SCADA ağaç menüsündeki kullanıcı kontrolü sıralaması kullanılarak gerçekleştirilebilir.

Özellikle karmaşık operatör ekranlarında bu özellik, kullanıcı kontrollerinin birbirleriyle olan görsel ilişkilerinin düzenlenmesine, önemli kontrollerin ön plana çıkarılmasına ve ekran tasarımının daha kontrollü şekilde oluşturulmasına olanak sağlar.
