Veri Seçim Panelinin Açılması

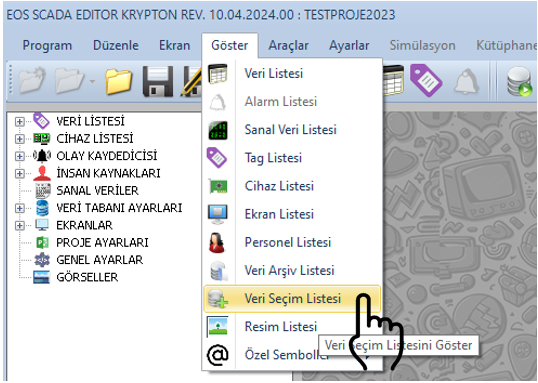

Ana ve ilave arşivlerde tutulacak SCADA verilerini belirlemek için GÖSTER menü öğesi altında bulunan VERİ SEÇİM LİSTESİ butonuna tıklanmalıdır. Bu işlem sonucunda Veri Seçim Paneli açılır.

EOS SCADA INDUSTRIAL_LED şekil seçim penceresi

Bilgi: Veri Seçim Paneli, SCADA sisteminde bulunan verilerin hangi veri tabanlarında arşivleneceğini ve hangi verilerin hızlı görüntüleme amacıyla kullanılacağını belirlemek için kullanılır.

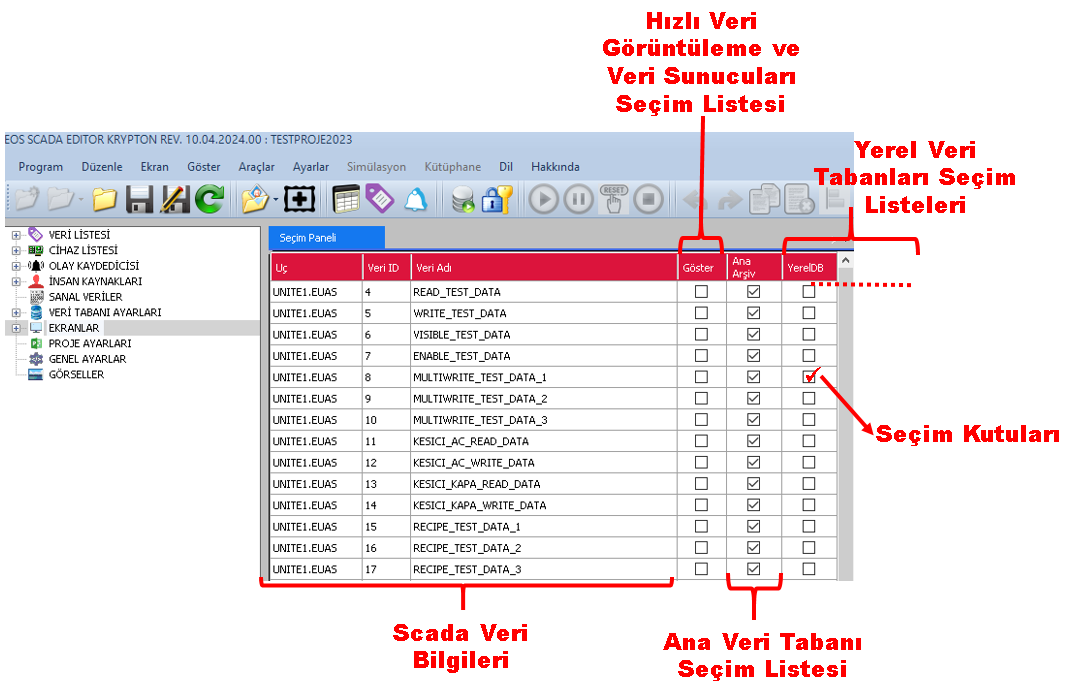

Veri Seçim Panelinin Yapısı

Veri Seçim Panelinde SCADA sisteminde bulunan bütün veriler listelenir. Listedeki sütunlarda ise verilerin farklı kullanım amaçlarına yönelik seçim alanları bulunur.

Panelde bulunan temel seçim alanları:

  • Hızlı Veri Görüntüleme: Runtime penceresi küçültüldüğünde bildirim simgesi üzerinden hızlı görüntülenecek veriler.
  • Ana Veri Tabanı: Ana arşiv veri tabanında saklanacak veriler.
  • İlave Veri Tabanları: İlgili ilave veri tabanlarında saklanacak veriler.

Ana Veri Tabanında Arşivlenecek Verilerin Seçilmesi

Ana veri tabanında arşivlenmesi istenen veriler, Veri Seçim Panelindeki Ana Veri Tabanı sütunu kullanılarak seçilir.

  1. VERİ SEÇİM PANELİni açınız.
  2. Arşivlemek istediğiniz SCADA verisini listede bulunuz.
  3. İlgili verinin Ana Veri Tabanı sütunundaki seçim kutusunu işaretleyiniz.
  4. Arşivlenmesini istemediğiniz veriler için ilgili seçim kutusunu işaretlemeyiniz.
EOS SCADA INDUSTRIAL_LED şekil seçim penceresi

Böylece yalnızca seçilen SCADA verileri ana veri tabanında arşivlenecek şekilde yapılandırılmış olur.

İlave Veri Tabanlarında Arşivlenecek Verilerin Seçilmesi

Kullanıcı, her bir İlave Veri Tabanı için arşivlenmesini istediği verileri ayrı ayrı seçebilir. Bunun için ilgili ilave veri tabanına ait sütunda bulunan seçim kutuları kullanılır.

Önemli: Her bir ilave veri tabanı için veri seçimleri birbirinden bağımsız olarak yapılabilir. Böylece farklı veri tabanlarında farklı veri kümelerinin arşivlenmesi sağlanabilir.

  1. İlgili İlave Veri Tabanı sütununu belirleyiniz.
  2. Arşivlenmesini istediğiniz SCADA verilerinin seçim kutularını işaretleyiniz.
  3. Diğer ilave veri tabanları için aynı işlemi gerektiği şekilde tekrarlayınız.

Hızlı Veri Görüntüleme Seçimi

EOS SCADA Runtime yazılımı penceresi küçültülmüş durumdayken, bildirim simgesi üzerinde hızlı görüntüleme amacıyla seçilmiş veriler bir balon pencere içerisinde liste halinde gösterilebilir.

Hızlı görüntülenecek veriler, Veri Seçim Panelindeki Hızlı Veri Görüntüleme sütunundan seçilebilir.

Kullanım amacı: Runtime ana penceresi açık değilken veya küçültülmüş durumdayken, seçilmiş proses verilerine hızlı biçimde erişmek için bildirim alanındaki balon pencere kullanılabilir.

UseQuickDataDisplay Özelliğinin Etkinleştirilmesi

Hızlı Veri Görüntüleme özelliğinin kullanılabilmesi için PROJE AYARLARI tablosunda bulunan UseQuickDataDisplay özelliğinin true olarak ayarlanması gerekmektedir.

DİKKAT: Veri Seçim Panelinde Hızlı Veri Görüntüleme için veriler seçilmiş olsa bile UseQuickDataDisplay özelliği true olarak ayarlanmadığında bu özelliğin kullanılabilmesi mümkün olmayabilir.

Özellik Değer Açıklama
UseQuickDataDisplay true Hızlı Veri Görüntüleme özelliğinin etkinleştirilmesini sağlar.

Veri Seçim İş Akışı

  1. GÖSTER menüsünü açınız.
  2. VERİ SEÇİM LİSTESİ butonuna tıklayınız.
  3. Veri Seçim Panelini açınız.
  4. Ana veri tabanında arşivlenecek verileri Ana Veri Tabanı sütunundan seçiniz.
  5. Gerekli ilave veri tabanları için arşivlenecek verileri ilgili sütunlardan seçiniz.
  6. Hızlı görüntülenecek verileri Hızlı Veri Görüntüleme sütunundan seçiniz.
  7. PROJE AYARLARI tablosunda UseQuickDataDisplay özelliğini gerekiyorsa true yapınız.
  8. Yapılan veri seçimlerini kontrol ediniz.

Sonuç

Veri Seçim Paneli, EOS SCADA Runtime tarafından toplanan SCADA verilerinin hangi arşivlerde tutulacağını belirlemek için kullanılan temel yapılandırma ekranlarından biridir.

Kullanıcı bu panel üzerinden verileri Ana Veri Tabanı, İlave Veri Tabanları ve Hızlı Veri Görüntüleme amacıyla ayrı ayrı seçebilir. Böylece arşivleme gereksinimleri ile hızlı veri erişimi ihtiyacı birbirinden bağımsız biçimde yapılandırılabilir.

Hızlı Veri Görüntüleme özelliğinin kullanılabilmesi için ayrıca PROJE AYARLARI tablosundaki UseQuickDataDisplay özelliğinin true olarak yapılandırılması gerekir.
