Simülasyon Özelliğinin Kullanılması

SCADA sayfalarının gerçek saha cihazlarından alınan verilere ihtiyaç duyulmadan test edilmesi için simülasyon özelliğinden yararlanılabilir.

Bu özellik, hazırlanan ekranların veri değişimleri karşısındaki davranışlarının incelenmesine ve normal RUNTIME çalışma ortamına benzer bir görüntünün oluşturulmasına yardımcı olur.

Bilgi: Simülasyon, gerçek saha verileri yerine EOS SCADA Editor tarafından oluşturulan simülasyon değerlerinin kullanılmasını sağlar. Bu sayede SCADA ekranları geliştirme ve test aşamasında çalıştırılabilir.

Simülasyon Değerlerinin Oluşturulması

Simülasyon başlatıldığında SCADA veri setlerine (taglere) başlangıç değerleri atanır. Bu başlangıç değerleri EOS SCADA Editor tarafından rastgele olarak seçilir.

Başlangıç değerlerinin atanmasının ardından simülasyon sırasında değerler sabit kalmaz; yavaş şekilde değişen değerler üretilerek gerçek proses verilerindeki değişimlere benzer bir hareketlilik oluşturulur.

Simülasyon davranışı:

  • SCADA taglerine başlangıç değerleri atanır.
  • Başlangıç değerleri EOS SCADA Editor tarafından rastgele seçilir.
  • Simülasyon sırasında değerler yavaş şekilde değişir.
  • SCADA ekranlarında veri değişimleri görsel olarak izlenebilir.

SCADA Sayfalarının Görsel ve İşitsel Testi

Simülasyon özelliğinin temel amaçlarından biri, hazırlanan SCADA sayfalarının normal RUNTIME ortamında nasıl davranacağını test etmektir.

Simüle edilen değerlerin zaman içerisinde değişmesi, ekran üzerindeki göstergelerin, grafiklerin, durum bilgilerinin ve diğer görsel özelliklerin gerçek verilerle çalışmasına benzer şekilde canlandırılmasına yardımcı olur.

Bunun yanında SCADA sayfalarında bulunan işitsel özellikler de simülasyon sırasında test edilebilir.

Önemli: Simülasyon özelliği, yalnızca veri değerlerinin değiştirilmesi amacıyla değil; hazırlanan SCADA sayfalarının görsel ve işitsel davranışlarının test edilmesi amacıyla da kullanılabilir.

Simülasyonun Başlatılması

Simülasyonu başlatmak için öncelikle test edilmek istenen SCADA sayfasının açılması gerekir.

Proje Dışa Aktarma Seçim Penceresi

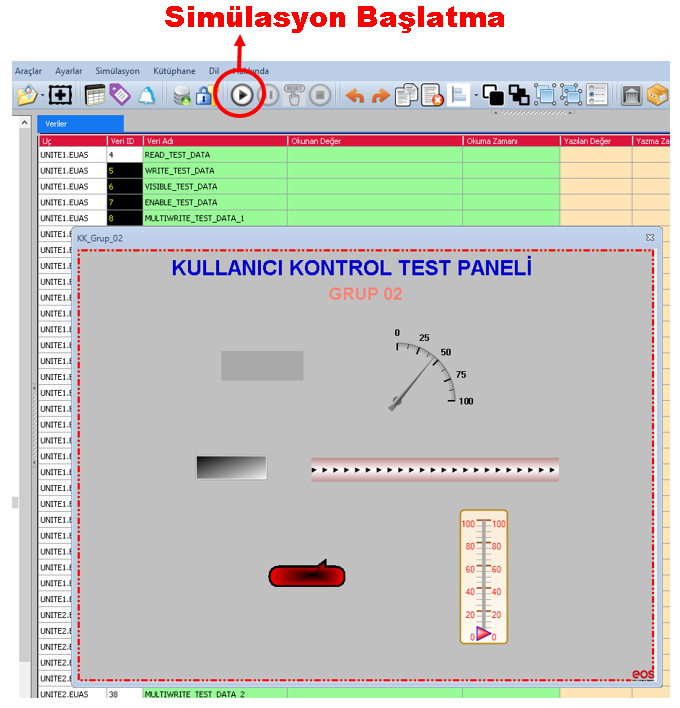

SCADA sayfası açıldıktan sonra hızlı erişim buton şeridinde bulunan SİMÜLASYON BAŞLAT butonuna tıklanmalıdır.

Proje Dışa Aktarma Seçim Penceresi

Başlatma işlemi:

  1. Test edilecek SCADA sayfasını açınız.
  2. Hızlı erişim buton şeridini görüntüleyiniz.
  3. SİMÜLASYON BAŞLAT butonunu bulunuz.
  4. SİMÜLASYON BAŞLAT butonuna tıklayınız.
  5. SCADA sayfasındaki simüle edilen değerleri ve ekran davranışlarını izleyiniz.

Simülasyon ile Test Edilebilecek Özellikler

Simülasyon sırasında SCADA sayfasının gerçek RUNTIME ortamına benzer şekilde çalışması gözlemlenebilir.

Test Alanı Açıklama
Veri Değişimi Tag değerlerinin zaman içerisinde değişmesi ve ekran üzerindeki etkilerinin izlenmesi.
Gösterge ve Grafikler Simüle edilen değerlerin grafik, gösterge ve diğer görsel bileşenlerde görüntülenmesi.
Durum Bilgileri Değişen veri değerlerine bağlı olarak SCADA ekranlarındaki durum bilgilerinin kontrol edilmesi.
İşitsel Özellikler SCADA sayfalarında bulunan işitsel özelliklerin test edilmesi.
Ekran Davranışları Hazırlanan SCADA sayfalarının RUNTIME ortamındaki genel davranışlarının incelenmesi.

Simülasyonun Otomatik Olarak Durması

Simülasyon özelliğinin çalışması açık SCADA ekranlarıyla ilişkilidir.

Herhangi bir aktif açık ekran kalmadığında simülasyon özelliği otomatik olarak durur.

DİKKAT: Simülasyonun devam etmesi için aktif bir SCADA ekranının açık olması gerekir. Açık SCADA ekranlarının tamamı kapatıldığında simülasyon otomatik olarak sonlandırılır.

Simülasyon Başlatma İş Akışı

  1. EOS SCADA Editor üzerinde test edilecek SCADA sayfasını hazırlayınız.
  2. Test edilecek SCADA sayfasını açınız.
  3. Hızlı erişim buton şeridini görüntüleyiniz.
  4. SİMÜLASYON BAŞLAT butonuna tıklayınız.
  5. SCADA taglerine atanan başlangıç değerlerini gözlemleyiniz.
  6. Değerlerin zaman içerisinde yavaş şekilde değişmesini izleyiniz.
  7. SCADA sayfasının görsel ve işitsel davranışlarını kontrol ediniz.
  8. Test tamamlandığında açık SCADA ekranlarını kapatınız.
  9. Aktif açık ekran kalmadığında simülasyonun otomatik olarak durduğunu kontrol ediniz.

Sonuç

Simülasyon Başlatma özelliği, EOS SCADA Editor üzerinde hazırlanan SCADA sayfalarının gerçek saha verilerine ihtiyaç duyulmadan test edilmesini sağlar.

Simülasyon sırasında SCADA taglerine EOS SCADA Editor tarafından rastgele başlangıç değerleri atanır ve bu değerler yavaş şekilde değiştirilir. Böylece gerçek proses verilerine benzer bir veri hareketliliği oluşturulur.

Bu yapı sayesinde SCADA sayfalarının RUNTIME ortamındaki görsel ve işitsel davranışları test edilebilir ve geliştirme aşamasında ekranların çalışma özellikleri kontrol edilebilir.

Simülasyonu başlatmak için test edilecek SCADA sayfası açıldıktan sonra hızlı erişim buton şeridindeki SİMÜLASYON BAŞLAT butonuna tıklanması yeterlidir. Aktif açık herhangi bir ekran kalmadığında ise simülasyon otomatik olarak durur.
