Veri Listesi Görüntüleme

VERİ LİSTESİ • SCADA VERİLERİ • RUNTIME • SİMÜLASYON • OKUMA • YAZMA • KOMUT KONTROLÜ

EOS SCADA Editor içerisinde SCADA sisteminde tanımlanmış veri listesine hızlı erişim sağlanabilir. Veri Listesi; geliştirme, test, simülasyon ve Runtime çalışma sırasında verilerin incelenmesi için kullanılan önemli bir yardımcı özelliktir.

EOS SCADA Runtime sırasında ise Veri Listesi üzerinden cihazlardan okunan ve cihazlara yazılan veriler ile bunların okuma ve yazma zamanları izlenebilir. Ayrıca mouse işaretçisi veri üzerinde bekletilerek açılan balon pencereden veri hakkında daha detaylı bilgi alınabilir.

Veri Listesini İncele

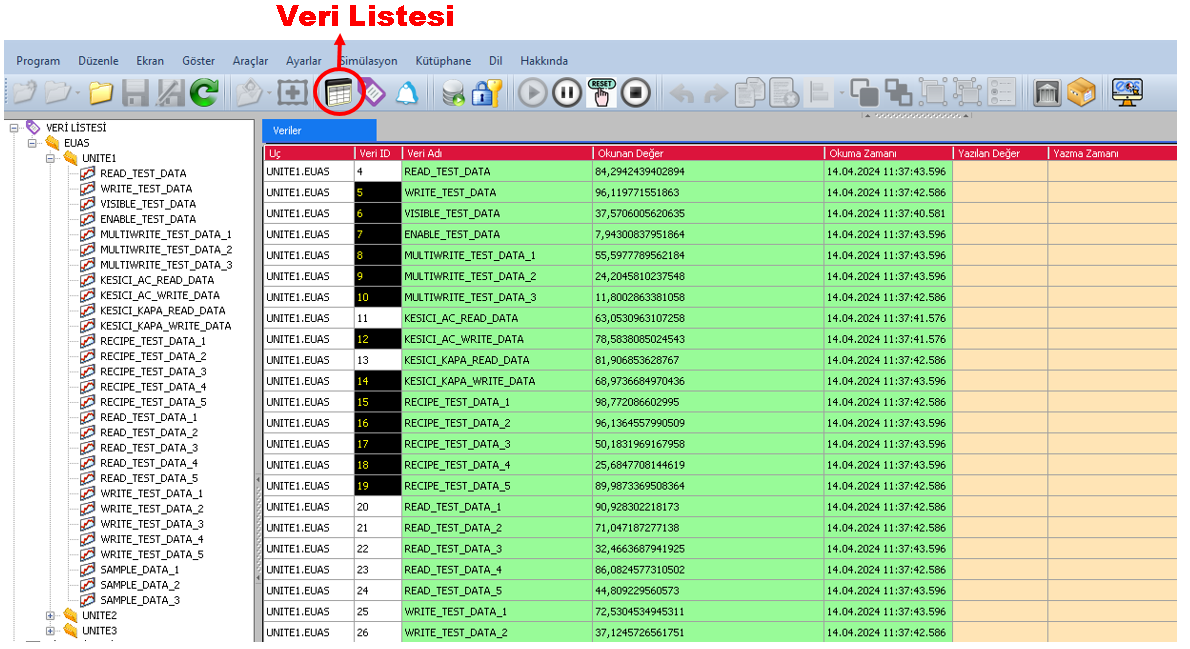

EOS SCADA Editor ve Runtime Veri Listesi Görüntüleme

Veri Listesine Erişim

EOS SCADA Editor içerisinde SCADA sisteminde tanımlanmış verilere hızlı bir şekilde ulaşmak için hızlı erişim buton şeridi kullanılabilir.

Hızlı erişim buton şeridinde bulunan VERİ LİSTESİ butonuna tıklanarak sistemde tanımlanmış veri listesine erişilir.

Bilgi: Veri Listesi yalnızca veri tanımlarını görmek için değil; SCADA sisteminin çalışma durumunu, haberleşme sonuçlarını, simülasyon değerlerini ve kullanıcı tarafından gerçekleştirilen veri yazma işlemlerini incelemek için de kullanılabilir.

EDITOR'de Veri Listesinin Kullanılması

EOS SCADA Editor içerisinde Veri Listesi, proje içerisinde tanımlanmış SCADA verilerine hızlı erişim sağlamak amacıyla kullanılabilir.

Özellikle geliştirme ve test çalışmalarında hangi verilerin tanımlandığını incelemek ve ilgili veriler üzerinde gerçekleştirilen işlemleri kontrol etmek açısından faydalıdır.

Temel kullanım:

EOS SCADA Editor üzerinde ilgili projeyi açınız.
Hızlı erişim buton şeridini bulunuz.
VERİ LİSTESİ butonuna tıklayınız.
SCADA sisteminde tanımlanmış veri listesini görüntüleyiniz.

RUNTIME'da Veri Listesinin Kullanılması

EOS SCADA Runtime çalışırken Veri Listesi, sistem ile saha cihazları arasındaki veri alışverişinin izlenmesi açısından oldukça faydalı bir araçtır.

Veri Listesi üzerinden cihazlardan okunan veriler ve cihazlara yazılan veriler görüntülenebilir. Ayrıca bu işlemlere ait okuma ve yazma zamanları incelenebilir.

Önemli: Runtime sırasında Veri Listesi, yalnızca mevcut veri değerlerinin görüntülenmesini değil, veri alışverişinin zaman bilgileriyle birlikte takip edilmesini de kolaylaştırır.

Okunan ve Yazılan Verilerin İzlenmesi

Runtime sırasında cihazlarla gerçekleştirilen veri alışverişleri Veri Listesi üzerinden takip edilebilir. Böylece cihazlardan gelen veriler ile sisteme gönderilen verilerin incelenmesi kolaylaşır.

İşlem	İzlenebilen Bilgi	Kullanım Amacı
Veri Okuma	Cihazlardan okunan veri ve okuma zamanı.	Saha cihazlarından alınan verilerin kontrol edilmesi.
Veri Yazma	Cihazlara yazılan veri ve yazma zamanı.	Sistemin cihaza gönderdiği değerlerin ve yazma işlemlerinin kontrol edilmesi.
Veri Detayı	Mouse işaretçisi veri üzerinde bekletildiğinde açılan balon penceredeki detaylı bilgiler.	İlgili veri hakkında daha ayrıntılı bilgi alınması.

Veri Hakkında Detaylı Bilgi

Veri Listesi üzerinde bulunan bir verinin üzerine mouse işaretçisi getirildiğinde ve bir süre bekletildiğinde ilgili veri hakkında daha detaylı bilgilerin bulunduğu bir balon pencere açılabilir.

Bu özellik, listedeki veriler arasında ayrıntılı inceleme yapılmasını kolaylaştırır ve özellikle Runtime sırasında belirli bir verinin durumunun hızlı biçimde kontrol edilmesine yardımcı olur.

Kullanım: Veri üzerinde mouse işaretçisini bekleterek açılan balon pencereyi inceleyiniz. Veri hakkında sunulan ayrıntılı bilgiler, ilgili SCADA fonksiyonunun kontrol edilmesine yardımcı olabilir.

Komut Gönderen Kullanıcı Kontrollerinin Test Edilmesi

Veri Listesi, özellikle kullanıcı tarafından cihaza komut gönderen kullanıcı kontrollerinin işlevlerini kontrol etmek açısından oldukça faydalıdır.

Bir kullanıcı kontrolü üzerinden cihaza bir komut gönderildiğinde, gerçekleştirilen yazma işleminin Veri Listesi üzerinden izlenebilmesi; gönderilen değerin ve yazma zamanının kontrol edilmesine yardımcı olur.

DİKKAT: Komut gönderen kullanıcı kontrollerinin testinde, yalnızca ekran üzerindeki kontrolün çalışması değil, ilgili komutun cihaza doğru şekilde yazıldığının ve yazma işleminin gerçekleştiğinin de kontrol edilmesi önemlidir.

Runtime üzerinde komut gönderen kullanıcı kontrolünü belirleyiniz.
İlgili kullanıcı kontrolü üzerinden test komutunu gönderiniz.
Veri Listesinde ilgili veri veya komut değerini takip ediniz.
Cihaza yazılan değeri kontrol ediniz.
Yazma zamanını inceleyiniz.
Gerekirse veri üzerinde mouse işaretçisini bekleterek açılan balon penceredeki detayları inceleyiniz.

Veri Simülasyonu ile Kullanımı

Veri Listesi özelliği, özellikle veri simülasyonu çalışmalarında da faydalı olmaktadır.

Simülasyon özelliği kullanılırken SCADA verilerine belirli simülasyon değerleri atanabilir. Bu değerlerin kontrol edilmesi veya hangi verilere hangi değerlerin atandığının görülmesi gerektiğinde Veri Listesi kullanılabilir.

Önemli: Simülasyon sırasında Veri Listesinin kullanılması, test edilen verilerin ve atanmış simülasyon değerlerinin kontrol edilmesini kolaylaştırır.

Veri Listesinin Kullanım Alanları

Kullanım Alanı	Açıklama
Veri Görüntüleme	SCADA sisteminde tanımlanmış verilere hızlı erişim sağlanması.
Runtime İzleme	Cihazlardan okunan ve cihazlara yazılan verilerin izlenmesi.
Zaman Kontrolü	Veri okuma ve yazma zamanlarının incelenmesi.
Veri Detayları	Mouse ile veri üzerinde beklenerek açılan balon pencereden ayrıntılı bilgi alınması.
Komut Kontrolü	Kullanıcı kontrolleri üzerinden gönderilen komutların ve yazma işlemlerinin kontrol edilmesi.
Simülasyon	Simülasyon sırasında verilere atanmış değerlerin kontrol edilmesi.
Test ve Devreye Alma	SCADA ekranlarının, kullanıcı kontrollerinin ve veri iletişiminin test edilmesi.

Veri Listesi ile Kontrol İş Akışı

EOS SCADA Runtime'ı çalıştırınız.
Hızlı erişim buton şeridinde bulunan VERİ LİSTESİ butonuna tıklayınız.
Cihazlardan okunan verileri ve okuma zamanlarını kontrol ediniz.
Cihazlara yazılan verileri ve yazma zamanlarını kontrol ediniz.
İncelenmek istenen veri üzerinde mouse işaretçisini bekletiniz.
Açılan balon pencereden veri hakkındaki detaylı bilgileri inceleyiniz.
Kullanıcı kontrolleri üzerinden gönderilen komutların ilgili yazma işlemlerini kontrol ediniz.
Simülasyon kullanılıyorsa atanmış simülasyon değerlerini kontrol ediniz.

Sonuç

Veri Listesi Görüntüleme özelliği, EOS SCADA Editor ve Runtime ortamlarında SCADA verilerinin incelenmesi için önemli bir yardımcı fonksiyondur.

Runtime sırasında cihazlardan okunan verilerin ve cihazlara yazılan verilerin görülmesi, bunların okuma ve yazma zamanlarının takip edilmesi ve veri üzerinde mouse bekletilerek açılan balon pencereden detaylı bilgi alınabilmesi, sistemin çalışma durumunun incelenmesini kolaylaştırır.

Özellikle komut gönderen kullanıcı kontrollerinin işlevlerinin test edilmesi sırasında Veri Listesi; gönderilen değerlerin, yazma işlemlerinin ve ilgili zaman bilgilerinin kontrol edilmesi açısından oldukça faydalıdır.

Bunun yanında veri simülasyonu sırasında atanan simülasyon değerlerinin kontrol edilmesi, geliştirme ve test çalışmalarının daha güvenilir şekilde yürütülmesine yardımcı olur.
