Runtime Yerleşim Düzeninin Temel Bileşenleri

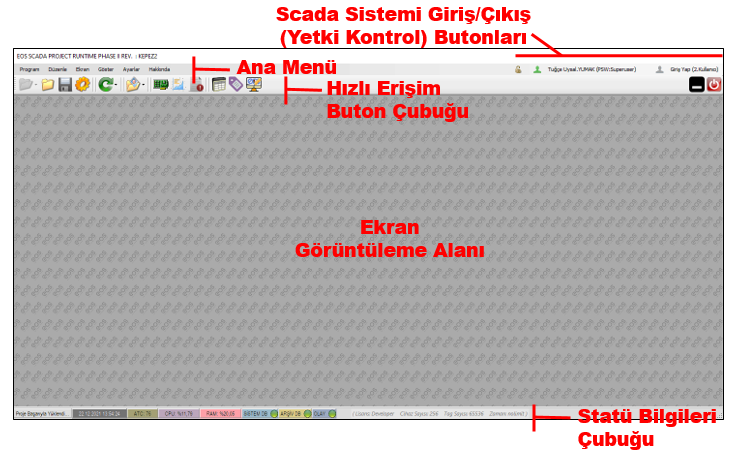

EOS SCADA Runtime kullanıcı arayüzü, farklı görevleri yerine getiren bölümlerin belirli bir düzen içerisinde bir araya getirilmesiyle oluşturulmuştur. Bu yapı, SCADA sisteminin izlenmesi ve yönetilmesi sırasında kullanıcının ihtiyaç duyduğu temel fonksiyonlara hızlı erişim sağlamayı amaçlar.

Konum Bileşen Temel İşlev
En üst bölüm Ana Menü Runtime içerisinde kullanılabilen ana komut ve fonksiyonlara erişim sağlar.
Ana menünün altında Hızlı Erişim / Menü Butonları Sık kullanılan işlemlere daha hızlı erişim sağlar.
Sağ üst köşe Login / Logout Alanı SCADA sistemine kullanıcı girişi ve kullanıcı çıkışı işlemlerinin gerçekleştirilmesini sağlar.
Orta bölüm SCADA Ekranları ve Araç Panelleri SCADA ekranlarının ve araç panellerinin görüntülendiği ana çalışma alanıdır.
En alt bölüm Statü Çubuğu Yazılım ve sistemle ilgili çeşitli durum bilgileri ile mesajların görüntülenmesini sağlar.

Ana Menü

Runtime penceresinin en üst bölümünde ana menü yer almaktadır. Ana menü, EOS SCADA Runtime içerisinde gerçekleştirilebilecek çeşitli işlemlere ve fonksiyonlara erişim sağlayan temel kullanıcı arayüzü bileşenlerinden biridir.

Kullanıcı tarafından gerçekleştirilecek işlemlere göre ilgili menü seçenekleri üzerinden gerekli komutlara erişilebilir. Kullanıcının yetki seviyesi de, erişilebilen fonksiyonlar üzerinde belirleyici olabilir.

Yerleşimdeki Konumu:

Ana menü Runtime penceresinin en üst kısmında bulunur ve uygulamadaki temel fonksiyonlara erişim için merkezi bir kontrol noktası oluşturur.

Hızlı Erişim Butonları

Ana menünün hemen altında, sık kullanılan işlemlere daha hızlı erişim sağlamak amacıyla menü butonları ve hızlı erişim kontrolleri bulunmaktadır.

Bu yapı, kullanıcının belirli işlemleri ana menü içerisinde tekrar tekrar aramak yerine, ilgili butonu doğrudan kullanmasına olanak sağlar.

Böylece özellikle işletme ve izleme sırasında sık kullanılan fonksiyonlara erişim kolaylaşır ve kullanıcı arayüzünün daha etkin kullanılması mümkün olur.

Kullanıcı Giriş ve Çıkış Alanı

Runtime penceresinin sağ üst köşesinde SCADA sistemi kullanıcı giriş ve çıkış (Login / Logout) işlemleri için kullanılan alan bulunmaktadır.

Yetkili kullanıcılar bu bölüm üzerinden sisteme giriş yapabilir ve gerçekleştirecekleri işlemler için sahip oldukları yetki seviyesine göre Runtime fonksiyonlarına erişebilirler.

Kullanıcı, çalışma oturumunu tamamladığında yine bu alan üzerinden sistemden çıkış yapabilir.

Yetkilendirme:

EOS SCADA Runtime içerisinde kullanılabilen fonksiyonlar kullanıcı yetkileri doğrultusunda kontrol edilmektedir. Bu nedenle kullanıcı giriş ve çıkış alanı, Runtime'ın güvenli kullanımının temel bileşenlerinden biridir.

SCADA Ekranları ve Araç Panelleri

Runtime penceresinin orta bölümü, kullanıcının temel çalışma alanıdır. SCADA ekranları ve çeşitli araç panelleri bu bölüm içerisinde görüntülenir.

SCADA sisteminin izlenmesi ve yönetilmesi sırasında kullanıcının ihtiyaç duyduğu görsel ekranlar bu çalışma alanı içerisinde açılır.

Ana Çalışma Alanı:

Runtime arayüzünün merkezi bölümü, SCADA ekranlarının kullanıcı tarafından görüntülendiği ve birden fazla pencerenin yönetilebildiği temel çalışma alanıdır.

Bu alanın pencere yönetimi, EOS SCADA Runtime'ın kullandığı Çoklu Belge Arabirimi (MDI) yapısı üzerinden gerçekleştirilir.

Statü Çubuğu

Runtime penceresinin en altında statü çubuğu bulunmaktadır. Bu bölüm, yazılım ve sistemle ilgili çeşitli durum bilgilerinin ve mesajların kullanıcıya aktarılması amacıyla kullanılır.

Böylece kullanıcı, Runtime'ın çalışma durumu ve sistemle ilgili diğer bilgileri ana çalışma alanından ayrı bir bölüm üzerinden takip edebilir.

Statü Bilgileri:

Statü çubuğu, Runtime çalışma ortamında kullanıcıya sistem ve yazılımla ilgili farklı durum bilgilerini ve mesajları göstermek üzere tasarlanmıştır.

Çoklu Belge Arabirimi (MDI)

EOS SCADA Runtime, Çoklu Belge Arabirimi (MDI - Multiple Document Interface) pencere yapısını kullanmaktadır.

Çoklu Belge Arabirimi, birden çok pencerenin tek bir ana pencere altında bulunduğu bir grafik kullanıcı arabirimi yaklaşımıdır.

Bu yapıda alt pencereler aynı ana uygulama penceresi içerisinde yönetilebilir. MDI yaklaşımı, birden fazla çalışma ekranının aynı uygulama ortamında düzenli bir şekilde kullanılmasına olanak sağlar.

MDI Nedir?

MDI, birden fazla alt pencerenin tek bir ana pencere altında çalışmasını sağlayan grafik kullanıcı arabirimi yapısıdır. Bu yapı sayesinde uygulama içerisindeki farklı ekranlar ortak bir çalışma alanı içerisinde yönetilebilir.

MDI yapılarında alt pencerelerin diğer pencereleri de içlerine gömmesine izin verilebildiğinden, gerektiğinde daha karmaşık ve iç içe hiyerarşik pencere yapıları oluşturulabilir.

MDI Pencere Yapısının Avantajları

MDI pencere yapısı, özellikle birden fazla SCADA ekranının aynı uygulama içerisinde yönetilmesi gereken sistemlerde çeşitli kullanım avantajları sağlayabilir.

  • Ortak menü yapısı: Çoklu belge arabiriminde alt pencereler ortak bir ana pencere içerisinde yönetildiğinden, tek bir menü çubuğu üzerinden çalışma imkânı sağlanabilir.
  • Ortak araç çubuğu: Alt pencereler arasında ortak araç çubuğu kullanılması, kullanıcı arayüzündeki tekrarları azaltabilir.
  • Daha az dağınıklık: Farklı pencerelerin tek bir ana uygulama altında toplanması, çalışma ortamının daha düzenli kullanılmasına yardımcı olur.
  • Ekran alanının verimli kullanımı: SCADA ekranlarının aynı ana pencere içerisinde yönetilebilmesi, kullanılabilir ekran alanının daha etkin değerlendirilmesini sağlar.
  • Pencerelerin toplu yönetimi: SCADA ekranları bir bütün olarak gizlenebilir, gösterilebilir, simge durumuna küçültülebilir veya büyütülebilir.

SCADA Ekranlarının Pencere Yönetimi

MDI yapısının sağladığı pencere yönetimi sayesinde SCADA ekranları Runtime'ın ana çalışma alanı içerisinde bir bütün olarak yönetilebilir.

Bu yapı kapsamında SCADA ekranlarının görünürlüğü ve pencere durumu kullanıcı çalışma ortamının ihtiyaçlarına göre düzenlenebilir.

Pencere İşlemi Açıklama
Gizleme SCADA ekranlarının çalışma alanından gizlenmesini sağlar.
Gösterme Gizlenmiş SCADA ekranlarının yeniden görüntülenmesini sağlar.
Simge Durumuna Küçültme SCADA ekranının çalışma alanında küçültülmüş durumda tutulmasını sağlar.
Büyütme SCADA ekranının kullanılabilir çalışma alanında daha geniş şekilde görüntülenmesini sağlar.

Runtime Yerleşim Düzeninin Genel Yapısı

EOS SCADA Runtime'ın kullanıcı arayüzü, SCADA operasyonlarının tek bir ana çalışma ortamı içerisinde yönetilebilmesini sağlayacak şekilde yapılandırılmıştır.

Ana menü ve hızlı erişim butonları komutlara erişim sağlarken, sağ üst bölümdeki kullanıcı giriş ve çıkış alanı kullanıcı oturumlarının yönetilmesini sağlar. Merkezi çalışma alanında SCADA ekranları ve araç panelleri görüntülenirken, en alttaki statü çubuğu sistem ve yazılım durumları ile mesajların takip edilmesine yardımcı olur.

Tüm bu bileşenler, EOS SCADA Runtime'ın kullandığı MDI pencere yapısı ile birlikte çalışarak birden fazla SCADA ekranının tek bir ana uygulama penceresi içerisinde düzenli ve etkin şekilde kullanılmasını mümkün kılar.

Özet:

EOS SCADA Runtime yerleşim düzeni; üst bölümde ana menü ve hızlı erişim kontrollerini, sağ üstte kullanıcı giriş/çıkış alanını, merkezde SCADA ekranları ve araç panellerini, alt bölümde ise statü çubuğunu içeren bütünleşik bir çalışma ortamıdır. Runtime'ın MDI pencere yapısı, birden fazla SCADA ekranının aynı ana pencere içerisinde yönetilmesine olanak sağlar.
