MAESTRO Recorder Emulator EÜAŞ Nedir?

Elektrik üretim tesislerinde bazı veriler doğrudan santral ölçüm sistemlerinden elde edilemeyebilir. Buna karşılık bu verilerin merkezi bir sistemden alınarak santral veri sistemlerine dahil edilmesi gerekebilir. BARASET, bu tür bir entegrasyon ihtiyacının önemli örneklerinden biridir.

MAESTRO Recorder Emulator EÜAŞ, merkezi sistemde XML olarak güncellenen verileri okuyarak bunları santral tarafındaki sistemlerin kolaylıkla kullanabileceği MODBUS Holding Register yapısına dönüştürür. Bu sayede merkezden gelen veri ile santral veri toplama/SCADA sistemi arasında bir yazılım köprüsü oluşturur.

Temel veri akışı: TEİAŞ / Merkez XML Verisi → MAESTRO Recorder Emulator EÜAŞ → MODBUS Holding Register → EÜAŞ SCADA / Veri Sistemi

Merkezden XML Verisinin MODBUS'a Aktarılması

Programın temel görevi, merkezde güncellenen XML verisini almak ve bu veriyi MODBUS üzerinden okunabilir hale getirmektir. Böylece üst sistemin XML dosyasını doğrudan işlemesine gerek kalmadan, mevcut MODBUS veri toplama altyapısı kullanılabilir.

Entegrasyon yaklaşımı:

  1. Merkezde güncellenen XML verisi programa ulaştırılır.
  2. Program XML içeriğindeki ilgili santral ve saatlik değerleri değerlendirir.
  3. Seçilen santral için kullanılacak değerler ilgili kanala aktarılır.
  4. Değerler belirlenen saat geldiğinde MODBUS Holding Register üzerinden yayınlanır.
  5. EÜAŞ veri toplama veya SCADA sistemi MODBUS üzerinden bu değerleri okur.

Bu yapı yalnızca BARASET ile sınırlı değildir. Merkezden XML olarak yayınlanan, programın desteklediği veri formatına uygun diğer veriler de aynı yaklaşım ile santral sistemlerine aktarılabilir.

8 Kanal ve Santral Seçimi

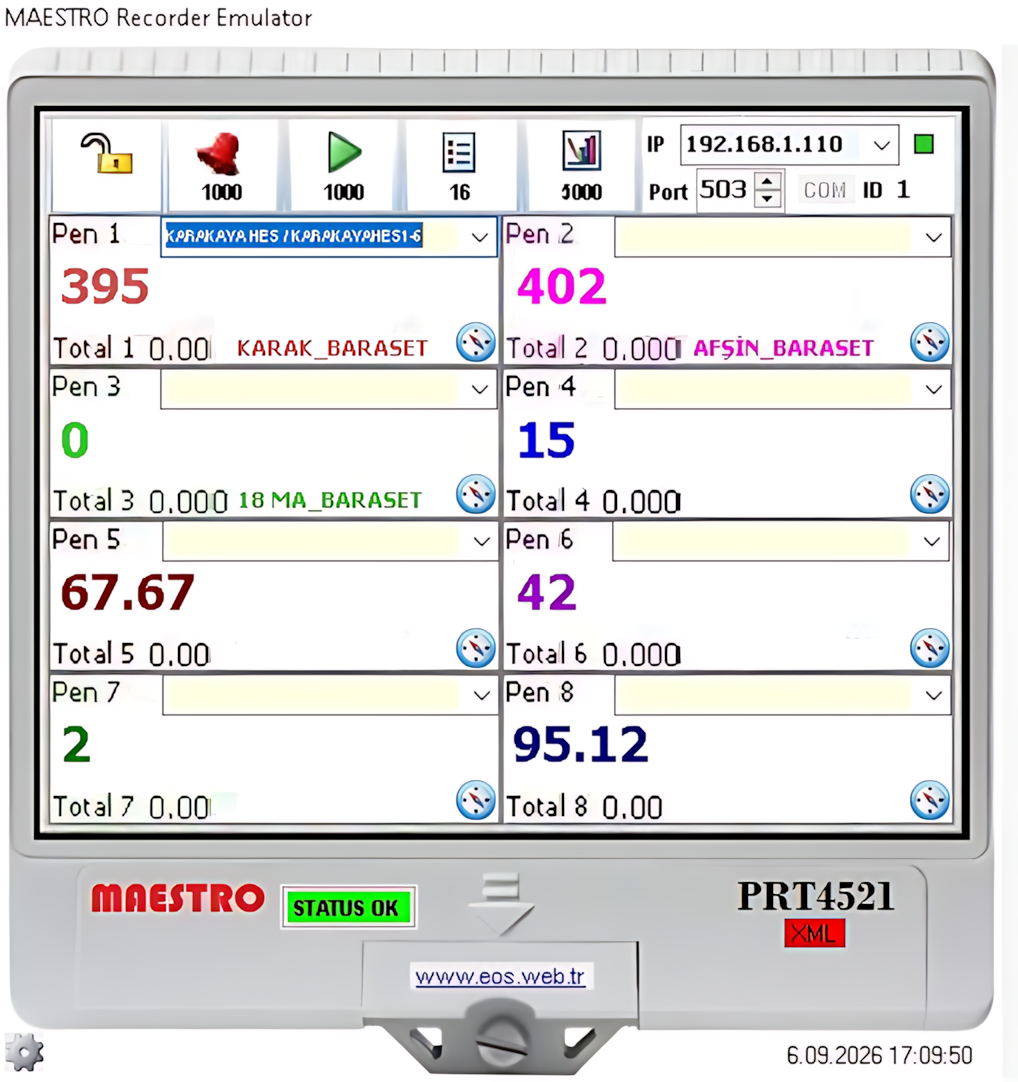

Program çalıştırıldığında kullanıcı arayüzünde toplam 8 kanal görüntülenir. Her kanal bir recorder kanalı gibi çalışır. Kanallara doğrudan manuel değer girilebildiği gibi, ilgili kanal için merkezden alınacak verilerin kullanılacağı santral de ekrandan seçilebilir.

Bir kanal için santral seçildiğinde, merkezden okunan ve o santrale ait BARASET değerleri ilgili kanalın veri programına aktarılabilir. Böylece santral bazında saatlik değerlerin MODBUS üzerinden sisteme beslenmesi sağlanır.

MODBUS kanal adresleri:

  • Pen 1 → 0
  • Pen 2 → 2
  • Pen 3 → 4
  • Pen 4 → 6
  • Pen 5 → 8
  • Pen 6 → 10
  • Pen 7 → 12
  • Pen 8 → 14

Bu adresler ilgili kanalın MODBUS Holding Register başlangıç adreslerini ifade eder.

Bugün ve Yarın İçin 24 Saatlik Veriler

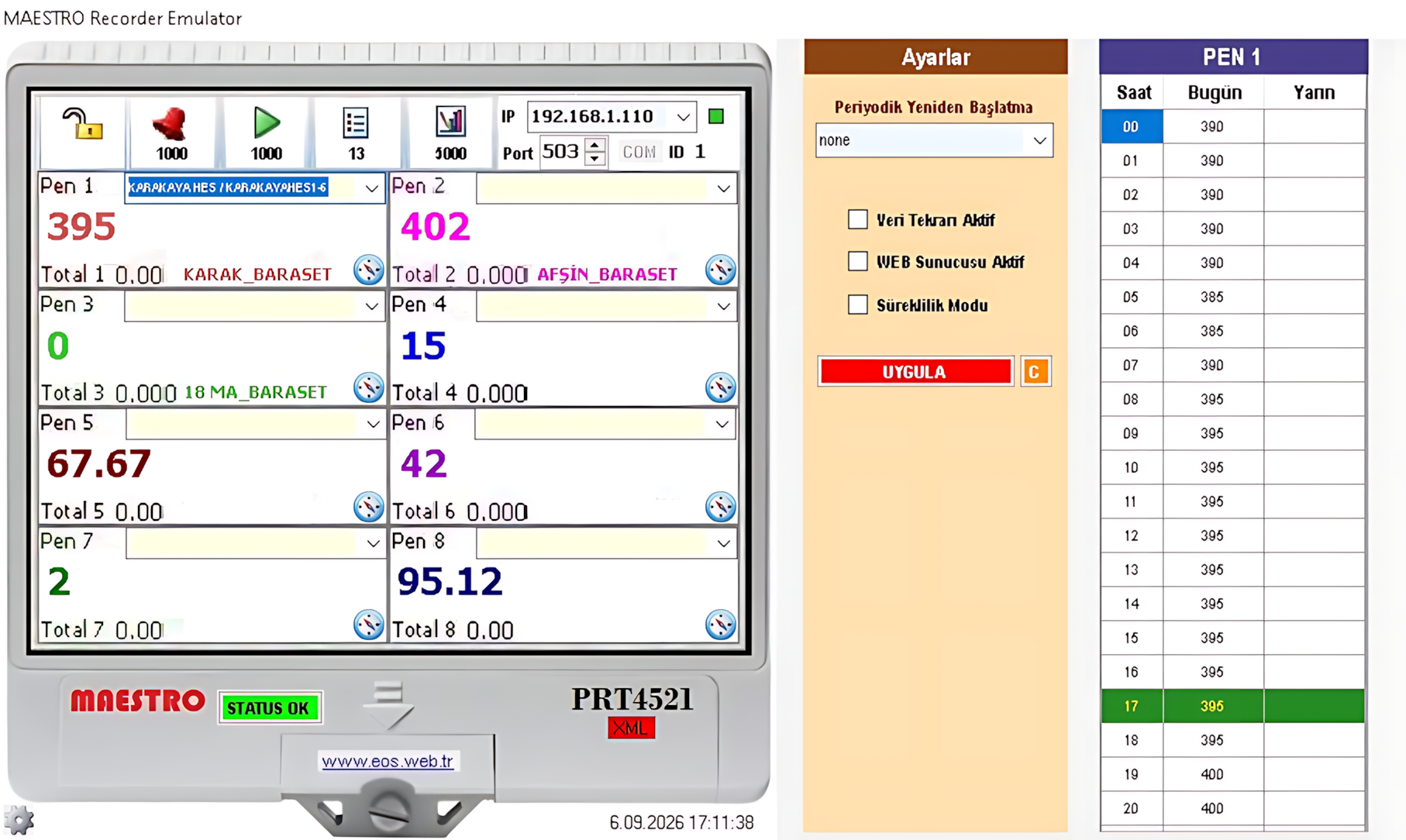

Her kanalın yanında bulunan saat simgesi ile ilgili kanalın 24 saatlik veri giriş alanı açılır. Bu alanda hem Bugün hem de Yarın için saatlik değerler görüntülenebilir ve manuel olarak girilebilir.

Merkezden alınan BARASET değerleri de ilgili kanalın saatlik veri yapısında kullanılabilir. Kullanıcı gerekli durumlarda değerleri manuel olarak değiştirebilir veya doğrudan manuel veri girişi yapabilir. Bir saat için girilen ya da merkezden alınan değer, o saat geldiğinde ilgili kanalın MODBUS Holding Register adresinde yayınlanmaya başlar.

Tek kanal zaman tablosu: Başka bir kanalın 24 saatlik veri tablosunu açmadan önce açık olan kanalın tablosu, yine o kanalın saat butonuna tıklanarak kapatılmalıdır.

MODBUS Yayınının Başlatılması

Program çalıştırıldıktan sonra MODBUS yayını için kullanılacak IP adresi ve port numarası seçilir. Ardından STATUS OK butonuna tıklanarak yayın başlatılır.

Yayının başarıyla başladığını gösteren durum:

  • IP adresinin yanındaki LED yeşil olur.
  • STATUS OK butonu YEŞİL renge döner.

Bu göstergeler MODBUS yayın hizmetinin başarıyla başlatıldığını belirtir.

WEB Sunucusu

Programın Ayarlar penceresinde bulunan WEB Sunucusu Aktif seçeneği etkinleştirildiğinde, yayınlanan veriler ve veri okuma adresleri web server üzerinden canlı bir tablo halinde görüntülenebilir.

Canlı tablo 15 saniyede bir güncellenir. WEB sunucusunun yayın yaptığı adres, MODBUS yayını için seçilen IP numarası üzerinden oluşturulur.

WEB Server özelliği; devreye alma, test ve bakım çalışmalarında kanal değerlerinin ve ilgili MODBUS okuma adreslerinin hızlı biçimde izlenmesi için kullanılabilir.

Süreklilik ve Veri Tekrarı

Ayar İşlevi
Süreklilik Modu Aktif Programın sürekli çalışmasını sağlar. Program kapatılsa bile kendisini yeniden başlatır.
Veri Tekrarı Aktif Gün değişiminde bir önceki günün 24 saatlik verilerini aynen Yarın sütununa aktarır.

Bu seçenekler özellikle sürekli veri hizmeti vermesi gereken santral uygulamalarında ve aynı günlük veri profilinin tekrar kullanıldığı durumlarda operasyonu kolaylaştırır.

Programı Küçültme ve Yeniden Açma

Tüm işlemler tamamlandıktan sonra program ekranında ESC tuşuna basılarak veya program ekranına çift tıklanarak uygulama küçültülebilir.

Program tamamen kapanmaz; mini bir ikon olarak Windows'un alt ikon alanında (sistem tepsisi) çalışmaya devam eder. Bu ikona çift tıklanarak ana program ekranı yeniden büyütülebilir.

Bu özellik, MODBUS veri yayını devam ederken programın masaüstünde sürekli açık bir pencere olarak görüntülenmesini önlemek için kullanılabilir.

MAESTROrecsim.dat Ayar Dosyası

Programla ilgili diğer ayarlar MAESTROrecsim.dat adlı giriş dosyasında tutulur. Gerekli parametreler NOTEPAD veya benzeri bir metin düzenleyici kullanılarak elle düzenlenebilir.

Önemli: Ayar dosyasında değişiklik yapılırken programın beklediği parametre yapısına uyulmalıdır. Hatalı veya geçersiz bir ayar, programın beklenen şekilde çalışmasını engelleyebilir.

Programın düzgün çalışabilmesi için Yönetici olarak çalıştırılması gerekmektedir. Windows üzerinde uygulama için gerekli yönetici izinleri ve ilgili çalışma ayarları önceden yapılmalıdır.

Önerilen Kullanım Sırası

  1. MAESTROrecsim.exe dosyasını Yönetici olarak çalıştırın.
  2. MODBUS yayını için kullanılacak IP adresini ve port numarasını seçin.
  3. STATUS OK butonuna tıklayın ve LED ile butonun yeşil duruma geçtiğini kontrol edin.
  4. Merkezden XML olarak alınacak veriler için ilgili kanalın santral seçimini yapın.
  5. İlgili kanalın saat simgesinden Bugün / Yarın 24 saatlik veri tablosunu açın.
  6. Gerekli değerleri merkezden alınan verilerle veya gerektiğinde manuel olarak tabloya girin.
  7. Belirlenen saat geldiğinde değerin ilgili MODBUS Holding Register üzerinden yayınlandığını kontrol edin.
  8. İhtiyaca göre WEB Sunucusu Aktif, Süreklilik Modu Aktif ve Veri Tekrarı Aktif seçeneklerini kullanın.
  9. İşlemler tamamlandığında ESC tuşu veya çift tıklama ile programı sistem tepsisine küçültün.

MAESTRO Recorder Emulator EÜAŞ İndirme

MAESTRO Recorder Emulator EÜAŞ, merkezden XML olarak alınan BARASET ve benzeri verilerin MODBUS protokolü üzerinden EÜAŞ veri sistemlerine dahil edilmesi amacıyla geliştirilmiştir.

⬇ MAESTROrecsim EÜAŞ İndir

Çalıştırma koşulu: Programın düzgün çalışabilmesi için Yönetici olarak çalıştırılması gerekmektedir. Programın diğer ayarları MAESTROrecsim.dat dosyası üzerinden yapılandırılabilir.

İlgili dosyalar:

  • MAESTROrecsim_EUAS.exe — MAESTRO Recorder Emulator EÜAŞ uygulaması
  • MAESTROrecsim.dat — Program giriş ve ayar dosyası
