Endüstriyel Şekiller ile Dinamik Görselleştirme

SCADA ekranlarında yalnızca sayısal değerlerin gösterilmesi, prosesin operatör tarafından hızlı bir şekilde anlaşılmasını her zaman kolaylaştırmayabilir.

Özellikle motor, pompa, vana, türbin, jeneratör, kesici ve benzeri saha ekipmanlarının grafiksel sembollerle gösterilmesi, proses bilgilerinin daha hızlı algılanmasını sağlar.

EOS SCADA, bu amaçla çok sayıda endüstriyel şekli hazır olarak içeren bir şekil kütüphanesi sunmaktadır. Kullanıcı bu şekilleri INDUSTRIAL_LED kullanıcı kontrolü üzerinden SCADA ekranına ekleyebilir.

INDUSTRIAL_LED, yalnızca statik bir şekil göstermek için kullanılmaz. Kontrole bağlanan SCADA verisinin durumuna göre renk, şekil ve yanıp sönme gibi görsel davranışlar oluşturularak ekipmanın çalışma durumu dinamik olarak gösterilebilir.

INDUSTRIAL_LED Kullanıcı Kontrolünün Ekrana Eklenmesi

Endüstriyel şekilleri SCADA ekranına ekleyebilmek için öncelikle EDITOR yazılımında ilgili proje açılmalıdır.

  1. EDITOR yazılımında projeyi açınız. Endüstriyel şeklin ekleneceği SCADA ekranını açınız.
  2. INDUSTRIAL_LED kontrolünü bulunuz. EDITOR içerisindeki Araçlar panelinde bulunan INDUSTRIAL_LED kullanıcı kontrolünü bulunuz.
  3. INDUSTRIAL_LED kontrolünü seçiniz. Araçlar panelindeki INDUSTRIAL_LED simgesinin üzerine sol fare tuşu ile çift tıklayınız.
  4. EOS SCADA INDUSTRIAL_LED kullanıcı kontrolünün eklenmesi Kontrolü ekran üzerine yerleştiriniz. Ekran üzerinde belirecek INDUSTRIAL_LED ekleme imlecinin üzerine tekrar çift tıklayarak kullanıcı kontrolünü ekran üzerine ekleyiniz.
  5. Endüstriyel şekil ayarlarını yapınız. Ekrana eklenen INDUSTRIAL_LED kullanıcı kontrolünün özelliklerini kullanarak gösterilecek şekli, veri davranışlarını ve görsel özellikleri yapılandırınız.

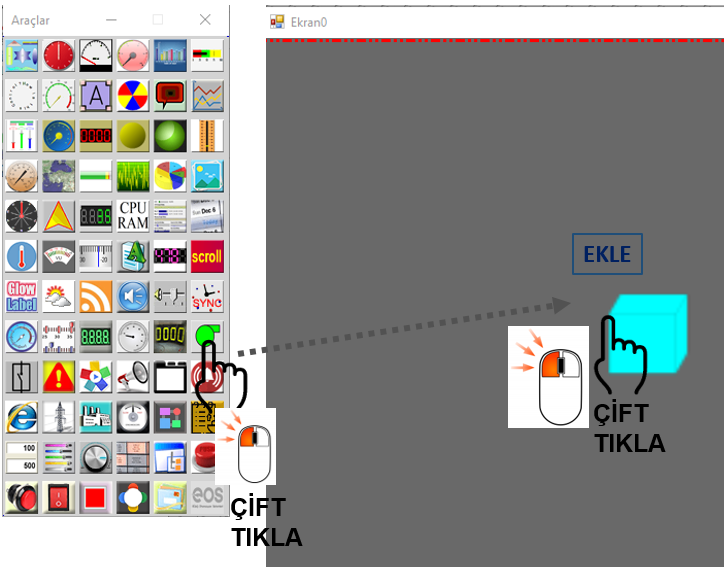

EOS SCADA INDUSTRIAL_LED kullanıcı kontrolünün eklenmesi

INDUSTRIAL_LED Özellikleri

Ekrana eklenen INDUSTRIAL_LED kullanıcı kontrolünün davranışı, özellikler bölümünde bulunan parametreler kullanılarak ayrıntılı biçimde yapılandırılabilir.

Özellik Adı Özellik Açıklaması Varsayılan Değer
AlarmType Endüstriyel şeklin veri durumlarına göre nasıl davranacağını belirler. Colored
BlinkRate Yanıp sönme hızını belirler. 1000
RotationAngle Şeklin döndürme açısını belirler. Zerodegrees
XFlip Şeklin X ekseninde çevrilmesini sağlar. false
YFlip Şeklin Y ekseninde çevrilmesini sağlar. false
UsePreciseRotation Hassas döndürme açısının kullanılmasını sağlar. false
PreciseAngle Hassas döndürme açısını belirler. 0
ColorAutoSelect Rengin otomatik olarak seçilmesini sağlar. false
RedComponent Rengin kırmızı bileşenini belirler. 175
GreenComponent Rengin yeşil bileşenini belirler. 175
BlueComponent Rengin mavi bileşenini belirler. 175
PixelTreshold Piksel eşiğini belirler. 100
UCBackColor Kullanıcı kontrolünün arka plan rengini belirler. Transparent
UCForeColor Kullanıcı kontrolünün yazı rengini belirler. Black
DefaultImageFileName Varsayılan olarak kullanılacak harici görüntü dosyasının adını belirler. -
DefaultLibraryImage Kütüphaneden kullanılacak varsayılan şekli belirler. -
DefaultImage Varsayılan görüntüyü belirler. -
UseFillColor Şeklin dolgu renginin kullanılmasını sağlar. false
FillColor Şeklin dolgu rengini belirler. Lime
SHAPEDataStates Veri değerlerine göre oluşturulacak durum seviyelerini tanımlar. -

Veri Değerine Göre Renk veya Şekil Değişimi

INDUSTRIAL_LED ile endüstriyel şekiller iki temel görselleştirme yöntemiyle kullanılabilir. AlarmType özelliği bu davranışın nasıl gerçekleştirileceğini belirler.

Colored: Veri için tanımlanan durum seviyelerine göre endüstriyel şeklin rengi değiştirilir.

Shapechange: Veri için tanımlanan durum seviyelerine göre gösterilen endüstriyel şekil değiştirilir.

Böylece aynı ekipman sembolü, prosesin farklı çalışma durumlarını yalnızca renk değiştirerek gösterebileceği gibi, farklı şekiller kullanılarak da temsil edilebilir.

SHAPEDataStates ile Veri Durumlarının Tanımlanması

Endüstriyel şeklin veri değerine göre nasıl davranacağını belirlemek için SHAPEDataStates altında farklı veri seviyeleri oluşturulabilir.

Her veri seviyesi belirli bir eşik değerine sahip olabilir. Veri değeri ilgili seviyenin koşulunu sağladığında o seviyeye ait renk, şekil ve yanıp sönme özellikleri uygulanır.

Özellik Adı Özellik Açıklaması Varsayılan Değer
LevelBackColor Veri seviyesinin arka plan rengini belirler. White
LevelForeColor Veri seviyesinin yazı rengini belirler. Black
LevelThreshold Veri seviyesinin eşik değerini belirler. 10
BlinkActive İlgili veri seviyesinde yanıp sönme davranışının etkin olup olmadığını belirler. false
ImageFileName Veri seviyesinde kullanılacak harici görüntü dosyasının adını belirler. -
LibrarySelectedImage Veri seviyesinde kullanılacak kütüphane şeklinin ID'sini belirler. -

Önemli: Veri seviyelerinde sabit bir seviye sayısı bulunmamaktadır. Kullanıcı, prosesin ihtiyaçlarına göre istediği kadar veri seviyesi tanımlayabilir.

Veri Durumlarına Örnek

Örneğin bir ekipmanın çalışma durumunu göstermek için üç farklı veri seviyesi oluşturulabilir.

  • 10 – 50: Şekil rengi sarı.
  • 50 – 100: Şekil rengi turuncu.
  • 100 üzeri: Şekil rengi kırmızı ve yanıp sönme etkin.
  • Diğer durumlar: Şekil rengi yeşil.

Bu yapı sayesinde operatör, yalnızca şeklin rengine bakarak ekipmanın hangi çalışma seviyesinde olduğunu hızlı bir şekilde anlayabilir.

Aynı yapı Shapechange seçeneğiyle kullanıldığında renk değiştirmek yerine her veri seviyesinde farklı bir endüstriyel şeklin gösterilmesi sağlanabilir.

Endüstriyel Şekillerin Kaynaklarının Seçilmesi

INDUSTRIAL_LED içerisinde kullanılacak şekiller iki farklı kaynaktan alınabilir.

  • Harici görüntü dosyası: Kullanıcının kendi görüntü dosyası kullanılabilir. Bu durumda ImageFileName parametresi kullanılır.
  • Endüstriyel şekil kütüphanesi: EOS SCADA içerisinde bulunan 4000'den fazla şekil arasından seçim yapılabilir. Bu durumda LibrarySelectedImage parametresi kullanılır.

Kütüphane kullanımı, özellikle pompa, motor, vana, jeneratör, türbin ve benzeri ekipmanların standart sembollerle gösterilmesini kolaylaştırır. Harici görüntü kullanımı ise projeye özgü veya kütüphanede bulunmayan özel grafiklerin SCADA ekranlarında kullanılmasına olanak sağlar.

Yanıp Sönme ve Görsel Uyarı

INDUSTRIAL_LED ile yalnızca renk veya şekil değişimi değil, aynı zamanda veri durumuna bağlı yanıp sönme davranışı da oluşturulabilir.

Bunun için ilgili veri seviyesinde BlinkActive özelliği etkinleştirilir. Yanıp sönme hızı ise BlinkRate parametresi ile belirlenebilir.

Bu özellik özellikle alarm, kritik çalışma koşulu veya operatörün dikkatinin hızlı şekilde çekilmesi gereken durumlarda etkili bir görsel uyarı mekanizması oluşturur.

DİKKAT: Yanıp sönme gibi güçlü görsel uyarılar, yalnızca operatörün dikkatini çekmesi gereken önemli durumlarda kullanılmalıdır. Çok fazla sayıda kontrolün sürekli yanıp sönmesi, operatör arayüzünün anlaşılabilirliğini olumsuz etkileyebilir.

Sonuç

EOS SCADA INDUSTRIAL_LED kullanıcı kontrolü, endüstriyel şekillerin SCADA ekranlarında kullanılmasını ve gerçek zamanlı verilerle ilişkilendirilmesini sağlayan gelişmiş bir görselleştirme aracıdır.

Kullanıcı, kütüphanede bulunan 4000'den fazla endüstriyel şekilden seçim yapabileceği gibi kendi görüntü dosyalarını da kullanabilir.

Colored seçeneği ile veri değerine göre renk değişimi, Shapechange seçeneği ile şekil değişimi ve BlinkActive özelliği ile yanıp sönme davranışı oluşturulabilir.

Bu özelliklerin SHAPEDataStates altında tanımlanan veri seviyeleriyle birlikte kullanılması sayesinde, SCADA ekranları yalnızca statik grafiklerden oluşan arayüzler olmaktan çıkarılarak prosesin gerçek durumunu görsel olarak yansıtan dinamik operatör ekranlarına dönüştürülebilir.
