Olay ve Alarm Gruplarının Amacı

EOS SCADA yazılımlarında tanımlanacak her olayın ve alarmın bir grup sınıfına ait olması gerekmektedir. Bu grup sınıfları, SCADA tasarımı sırasında belirlenmeli ve EOS SCADA Editor kullanılarak sisteme eklenmelidir.

Alarm grubunu, alarmın veya olayın kaynağını gösteren bir sınıflandırma bilgisi olarak değerlendirmek mümkündür. Alarm; herhangi bir tesis bileşeninden, proses verisinden, EOS donanımından veya haberleşme hattından kaynaklanabilir.

Önemli: Grup sınıflarının tasarım aşamasında tutarlı biçimde belirlenmesi, olay ve alarm kayıtlarının daha kolay izlenmesini, filtrelenmesini ve analiz edilmesini sağlar.

Olay/Alarm Gruplarına Örnekler

Olay ve alarm kaynaklarını ayırt etmek amacıyla tesisin yapısına ve SCADA projesinin ihtiyaçlarına uygun farklı gruplar oluşturulabilir.

Örnek grup tanımları:

  • DONANIM: EOS donanımları veya tesis ekipmanları kaynaklı arıza, uyarı ve olayların sınıflandırılmasında kullanılabilir.
  • YAZILIM: SCADA yazılımı veya diğer yazılım bileşenlerinden kaynaklanan arıza, uyarı ve olaylar için kullanılabilir.
  • NETWORK: İletişim hatları, ağ bağlantıları ve haberleşme altyapısından kaynaklanan arıza, uyarı ve olayların sınıflandırılmasında kullanılabilir.

Proje gereksinimlerine bağlı olarak bu gruplara ek olarak proses, saha, enerji, haberleşme, güvenlik veya başka özel kaynak grupları da tanımlanabilir.

Olay Grupları Menüsünün Açılması

Olay grupları ile ilgili işlemleri gerçekleştirmek için SCADA ağaç menüsü içerisindeki OLAY KAYDEDİCİ menü öğesine sol fare tuşu ile tıklanması gerekmektedir.

OLAY KAYDEDİCİ menüsünün altında aşağıdaki beş alt menü öğesi bulunmaktadır:

  1. OLAY TÜRLERİ
  2. OLAY GRUPLARI
  3. OLAY SEVİYELERİ
  4. SİSTEM ALARMLARI
  5. OLAYLAR

Bu yapı içerisinde olay gruplarıyla ilgili işlemler OLAY GRUPLARI alt menüsü üzerinden gerçekleştirilir.

Not: OLAY GRUPLARI menüsü, olay ve alarm kaynaklarının proje içerisinde merkezi olarak yönetilmesine olanak sağlar.

Olay Grupları Durum Menüsünün Kullanılması

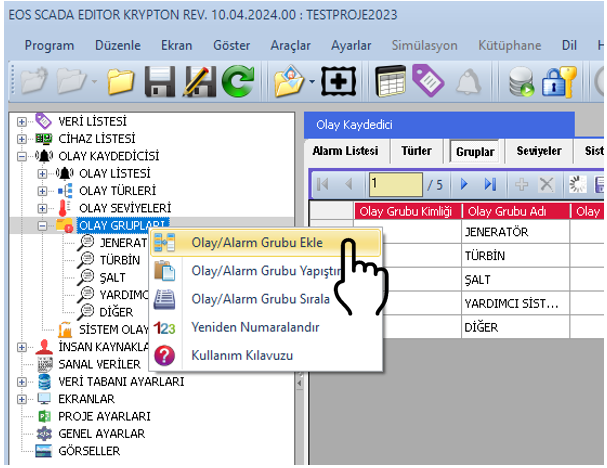

OLAY GRUPLARI alt menü öğesi üzerinde sağ fare tuşuna tıklanarak Olay Grupları Durum Menüsü açılabilir.

Açılan Durum Menüsü kullanılarak olay grupları üzerinde aşağıdaki işlemler gerçekleştirilebilir:

  • Olay Grubu Ekleme
  • Olay Grubu Kopyalama
  • Olay Grubu Kesme
  • Olay Grubu Yapıştırma
  • Olay Grubu Silme
  • Olay Gruplarını Sıralama

Bu işlemler sayesinde proje içerisinde ihtiyaç duyulan olay grupları oluşturulabilir, mevcut gruplar düzenlenebilir veya gereksiz gruplar kaldırılabilir.

Olay Grubu Özelliklerinin Düzenlenmesi

Kullanıcı tarafından yeni bir olay grubu eklendiğinde, oluşturulan grubun bilgileri ekranın sağ tarafında bulunan ayarlar tablosu üzerinden değiştirilebilir.

Olay grubu özelliklerinin doğru şekilde tanımlanması, olay ve alarm kayıtlarının anlamlı bir kaynak bilgisiyle ilişkilendirilmesi açısından önemlidir.

Özellik Adı Özellik Açıklaması Varsayılan Değer
EventGroupId Grup Türü ID Nosu 0
EventGroupName Grup Türü Adı EVENTGROUP
EventGroupDefinition Grup Türü Tanımı —

DİKKAT: EventGroupName ve EventGroupDefinition bilgilerinin anlamlı ve projedeki kullanım amacını açıkça ifade edecek şekilde tanımlanması önerilir.

Olay Grubu Özelliklerinin Anlamı

Olay grubu özellikleri, grubun sistem içerisindeki kimliğini ve açıklamasını belirler.

EventGroupId: Olay grubunun sistem içerisindeki kimlik numarasını ifade eder.

EventGroupName: Olay grubunun kullanıcı tarafından görülen adını ifade eder. Örneğin DONANIM, YAZILIM veya NETWORK gibi isimler kullanılabilir.

EventGroupDefinition: Olay grubunun kullanım amacını ve kapsadığı kaynak türünü açıklamak için kullanılabilecek tanım bilgisidir.

Olay Grubu Tanımlama İş Akışı

EOS SCADA Editor üzerinde yeni bir olay grubunun tanımlanması aşağıdaki işlem sırasına göre gerçekleştirilebilir.

  1. OLAY KAYDEDİCİ menüsünü açınız.
  2. OLAY GRUPLARI alt menüsünü seçiniz.
  3. OLAY GRUPLARI üzerinde sağ fare tuşuna tıklayarak durum menüsünü açınız.
  4. Yeni olay grubu ekleme işlemini gerçekleştiriniz.
  5. Sağ taraftaki ayarlar tablosundan EventGroupId, EventGroupName ve EventGroupDefinition bilgilerini düzenleyiniz.
  6. Tanımlanan grubun proje ihtiyaçlarına uygun olduğunu kontrol ediniz.

Olay Gruplarının Kullanımının Önemi

Olay ve alarm grupları, SCADA sisteminde oluşan bilgilerin kaynağına göre sınıflandırılmasını sağlar. Bu yapı, özellikle çok sayıda olay ve alarmın bulunduğu büyük tesislerde kayıtların daha anlaşılır biçimde yönetilmesine yardımcı olur.

Donanım, yazılım ve network gibi grupların kullanılması; bakım ekiplerinin, işletme personelinin ve SCADA kullanıcılarının olayların kaynağını daha hızlı değerlendirmesine katkı sağlar.

Grup sınıflarının proje başlangıcında planlı bir yapıda oluşturulması, ilerleyen aşamalarda olay ve alarm kayıtlarının filtrelenmesi, raporlanması ve analiz edilmesini kolaylaştırır.

Sonuç

EOS SCADA Editor üzerinde olay ve alarm gruplarının tanımlanması, olayların ve alarmların kaynaklarına göre sınıflandırılmasını sağlar.

Kullanıcı; OLAY KAYDEDİCİ menüsündeki OLAY GRUPLARI bölümünü kullanarak yeni gruplar oluşturabilir, grupları kopyalayabilir, kesebilir, yapıştırabilir, silebilir ve sıralayabilir.

Oluşturulan her olay grubu için EventGroupId, EventGroupName ve EventGroupDefinition özellikleri ayarlar tablosu üzerinden düzenlenebilir.

Doğru planlanmış grup yapısı, EOS SCADA sistemindeki olay ve alarm bilgilerinin daha kolay izlenmesine, yönetilmesine ve analiz edilmesine katkı sağlar.
