Olay/Alarm Tanımlarının Hazırlanması

Olay grupları, olay türleri, olay seviyeleri ve sistem alarmlarının tanımlanmasının ardından SCADA için kullanılacak olay/alarm listelerinin hazırlanması gerekmektedir.

Her olay veya alarm için ilgili veri, tanım, tür, seviye ve grup bilgilerinin belirlenmesi gerekir. Ayrıca alarmın hangi sınır koşulunda aktif olacağı ve operatöre hangi yöntemlerle bildirileceği de olay/alarm özellikleri üzerinden tanımlanır.

Önemli: Olay/alarm kayıtları oluşturulmadan önce kullanılacak OLAY TÜRLERİ, OLAY GRUPLARI ve OLAY SEVİYELERİ sınıfları hazırlanmalıdır. Her olay/alarm bu sınıflardan uygun olanlara bağlanmalıdır.

Olaylar Menüsünün Açılması

Olay/alarm tanımlama işlemleri için SCADA ağaç menüsü içerisindeki OLAY KAYDEDİCİ menü öğesine sol fare tuşu ile tıklanması gerekmektedir.

OLAY KAYDEDİCİ menüsünün altında aşağıdaki beş alt menü öğesi bulunmaktadır:

  1. OLAY TÜRLERİ
  2. OLAY GRUPLARI
  3. OLAY SEVİYELERİ
  4. SİSTEM ALARMLARI
  5. OLAYLAR

Olay ve alarm tanımlarının oluşturulması için OLAYLAR alt menüsü kullanılır.

Olay Durum Menüsünün Kullanılması

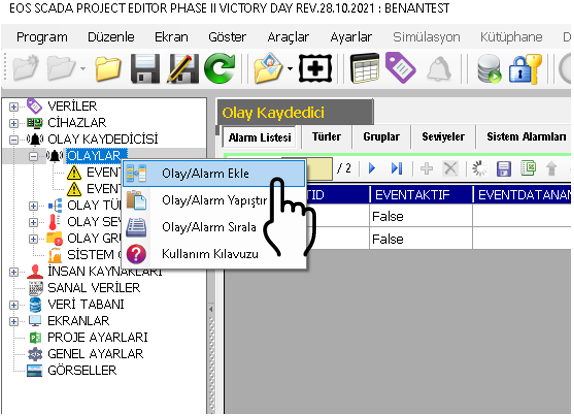

OLAYLAR alt menü öğesi üzerinde sağ fare tuşuna tıklanarak Olay Durum Menüsü açılabilir.

Açılan durum menüsü kullanılarak olay/alarm kayıtları üzerinde aşağıdaki işlemler gerçekleştirilebilir:

  • Olay/Alarm Ekleme
  • Olay/Alarm Kopyalama
  • Olay/Alarm Kesme
  • Olay/Alarm Yapıştırma
  • Olay/Alarm Silme
  • Olay/Alarm Sıralama

Yeni eklenen olay/alarm ile ilgili bilgiler ekranın sağ tarafında bulunan ayarlar tablosu yardımıyla değiştirilebilir.

Olay/Alarm Özellikleri

Olay/alarm tanımlarıyla ilgili değiştirilebilen özellikler ve varsayılan değerler aşağıdaki tabloda gösterilmektedir.

Özellik Adı Özellik Açıklaması Varsayılan Değer
EventId Olay/Alarm ID Nosu 0
EventActive Olay/Alarm Etkin false
EventDataName Olaya/Alarma İlişkin Veri Adı —
EventDataType Olay/Alarm Veri Türü Analog (Analog)
Digital (Dijital)
Text (Metin)
EventDefinition Olay/Alarm Tanımı —
EventType Olay/Alarm Türü —
EventLevel Olay/Alarm Seviyesi —
EventGroup Olay/Alarm Grubu —
EventLimitValue Olay/Alarm Sınır Değeri 100
EventLimitType Olay/Alarm Sınır Türü Greaterthan (Daha Büyük)
Greaterthanorequalto (Daha Büyük Veya Eşit)
Lessthan (Daha Küçük)
Lessthanorequalto (Daha Küçük Veya Eşit)
Equalto (Eşit)
EventAcknowledgement Olay/Alarm Kabul İçin Onay Bekle false
EventIndicator Olay/Alarm’ı Uyarı İndikatöründe Göster false
EventSound Olay/Alarm İçin Sesli Uyarı Kullan Nosound (Sessiz)
Sound (Sesli)
Popup (Popup Ekranı)

Tür, Seviye ve Grup İlişkisi

Yukarıdaki özelliklerden de görülebileceği gibi tanımlanan her olay/alarm bir türe, bir seviyeye ve bir gruba dahil olmalıdır.

Bu sınıflar, olay/alarm kayıtları girilmeden önce OLAY TÜRLERİ, OLAY GRUPLARI ve OLAY SEVİYELERİ bölümlerinde tanımlanmalıdır.

DİKKAT: Olay/alarm tanımlaması sırasında kullanılacak tür, grup ve seviye sınıflarının önceden oluşturulmuş olması gerekir. Böylece tanımlanan olay/alarm kayıtları proje içerisindeki sınıflandırma yapısına doğru şekilde bağlanabilir.

Olay/Alarm Verisinin Tanımlanması

EventDataName özelliği, olay veya alarmın ilişkilendirildiği verinin adını belirler. Bu alan, olay/alarmın hangi SCADA verisi üzerinden değerlendirileceği konusunda referans oluşturur.

EventDataType özelliği ise olay/alarm ile ilişkili verinin türünü belirlemek için kullanılır. EOS SCADA içerisinde bu özellik için Analog, Digital ve Text seçenekleri kullanılabilir.

Analog: Sayısal proses değerlerinin sınırlarla karşılaştırılması için kullanılabilir.

Digital: İki durumlu veya mantıksal değerler üzerinden olay/alarm üretiminde kullanılabilir.

Text: Metin tabanlı durum ve sistem bilgilerinin olay/alarm tanımlarında kullanılmasını sağlar.

Olay/Alarm Sınır Değeri ve Sınır Türü

EventLimitValue özelliği, alarmın oluşması için gerekli olan sınır değerini belirler. Varsayılan değer 100 olarak tanımlanmıştır.

EventLimitType özelliği ise okunan veri değeri ile sınır değerinin hangi koşulda karşılaştırılacağını belirler.

Greaterthan (Daha Büyük): Okunan veri değeri sınır değerinden büyük olduğunda alarm aktif olur.

Greaterthanorequalto (Daha Büyük Veya Eşit): Okunan veri değeri sınır değerine eşit veya daha büyük olduğunda alarm aktif olur.

Lessthan (Daha Küçük): Okunan veri değeri sınır değerinden küçük olduğunda alarm aktif olur.

Lessthanorequalto (Daha Küçük Veya Eşit): Okunan veri değeri sınır değerine eşit veya daha küçük olduğunda alarm aktif olur.

Equalto (Eşit): Okunan veri değeri sınır değerine eşit olduğunda alarm aktif olur.

Olay/Alarm Kabul İçin Onay Bekle

EventAcknowledgement özelliği, alarm listesi kullanıcı kontrolünün ilgili olay/alarmı operatöre duyururken onay gerektirip gerektirmeyeceğini belirler.

Bu özellik true olarak seçilmişse, ilgili olay/alarm için kullanıcının ALARM_INDICATOR kullanıcı kontrolü üzerinden onay vermesi gerekir. Bu özellik, ALARM_INDICATOR kullanıcı kontrolü ile entegre bir şekilde çalışmaktadır.

Örnek: Operatör müdahalesinin takip edilmesi gereken kritik bir alarm için EventAcknowledgement = true seçilebilir.

Olay/Alarm’ı Uyarı İndikatöründe Göster

EventIndicator özelliği, söz konusu olay veya alarmın operatörü uyarmak amacıyla Alarm İndikatör kullanıcı kontrolünde gösterilecek olay/alarm listesine dahil edilip edilmeyeceğini belirler.

Özellik true olarak seçildiğinde ilgili olay/alarm, alarm indikatörü üzerinden kullanıcıya bildirilecek kayıtlar arasında yer alır.

Olay/Alarm İçin Sesli Uyarı Kullan

EventSound özelliği yardımıyla ilgili olay veya alarm gerçekleştiğinde operatöre yönelik sesli veya popup tabanlı uyarı davranışı belirlenebilir.

  • Nosound (Sessiz): Sesli uyarı kullanılmaz.
  • Sound (Sesli): Olay/alarm gerçekleştiğinde sesli uyarı verilir.
  • Popup (Popup Ekranı): Olay/alarm gerçekleştiğinde popup uyarı ekranı açılır.

Bu özellik, kritik olayların operatör tarafından yalnızca alarm listesinden değil, aynı zamanda sesli veya görsel uyarı yoluyla da fark edilmesini sağlamak amacıyla kullanılabilir.

Olay/Alarm Tanımlama İş Akışı

EOS SCADA Editor üzerinde yeni bir olay/alarm tanımlanırken aşağıdaki genel işlem sırası izlenebilir.

  1. OLAY KAYDEDİCİ menüsünü açınız.
  2. OLAYLAR alt menüsünü seçiniz.
  3. OLAYLAR üzerinde sağ fare tuşuna tıklayarak durum menüsünü açınız.
  4. Yeni olay/alarm kaydı ekleme işlemini gerçekleştiriniz.
  5. Sağ tarafta bulunan ayarlar tablosunda olay/alarmın temel özelliklerini düzenleyiniz.
  6. İlgili veri adını ve veri türünü belirleyiniz.
  7. Olay/alarm için tür, seviye ve grup sınıflarını seçiniz.
  8. Sınır değerini ve sınır türünü belirleyiniz.
  9. Onay, alarm indikatörü ve ses/popup uyarısı seçeneklerini proje ihtiyacına göre yapılandırınız.

Sonuç

EOS SCADA Editor üzerinde olay ve alarm tanımlarının oluşturulması, SCADA sisteminde izlenecek durumların hangi veri üzerinden değerlendirileceğini ve operatöre nasıl bildirileceğini belirler.

Her olay/alarm için EventType, EventLevel ve EventGroup bilgilerinin belirlenmesi; olayların sistem içerisinde düzenli biçimde sınıflandırılmasını sağlar.

EventLimitValue ve EventLimitType özellikleri alarmın hangi koşulda aktif olacağını belirlerken, EventAcknowledgement, EventIndicator ve EventSound özellikleri operatör uyarı davranışının yapılandırılmasını sağlar.

Böylece EOS SCADA üzerinde olay ve alarm yönetimi; sınıflandırma, değerlendirme, kayıt ve operatör bilgilendirmesi açısından bütünleşik bir yapıya kavuşturulabilir.
