EOS SCADA Editor üzerinde sisteme tanımlanacak her olay ve alarmın bir
tür sınıfına ait olması gerekmektedir. Bu sınıflandırma, olay ve alarm
bilgilerinin daha düzenli yönetilmesini ve işletme sırasında daha kolay
değerlendirilmesini sağlar.
Olay türleri SCADA tasarımı sırasında belirlenir ve
OLAY KAYDEDİCİ menüsü altında bulunan
OLAY TÜRLERİ bölümü kullanılarak EOS SCADA Editor içerisine tanımlanır.
Olay ve Alarm Türlerinin Tanımlanması
EOS SCADA yazılımlarında tanımlanacak her olayın ve alarmın bir
tür sınıfına ait olması gerekmektedir. Tür sınıflarının SCADA tasarımı
sırasında belirlenmesi ve EOS SCADA Editor yardımıyla sisteme tanımlanması gerekir.
Tür sınıfları, farklı nitelikteki olay ve alarmların ortak özelliklerine göre
gruplandırılmasına yardımcı olur. Böylece olay kayıtlarının işletme personeli tarafından
daha kolay anlaşılması ve değerlendirilmesi sağlanabilir.
Önemli:
Sisteme tanımlanacak her olay veya alarm için uygun bir olay türü belirlenmelidir. Olay
ve alarm tanımları oluşturulurken kullanılan tür sınıfları, ilerleyen aşamalarda
olayların yönetimi ve değerlendirilmesi açısından temel sınıflandırma bilgilerinden
biridir.
SCADA tasarımı sırasında tesisin işletme ihtiyaçlarına uygun farklı olay türleri
tanımlanabilir. Tür adlarının belirlenmesinde, olayın işletme açısından taşıdığı anlam ve
personele gerektirdiği tepki dikkate alınmalıdır.
Örnek tür sınıfları:
-
OLAY:
Tesis bileşeninin gerçek durumunu gösteren ve kayıt altına alınması gereken durumlar
için kullanılabilir.
-
ARIZA:
Hemen çözüm aranması gereken önemli durumları ifade etmek amacıyla kullanılabilir.
-
TRIP:
Üretim sürecini durdurma veya tesis işletmesini önemli ölçüde etkileyebilme
potansiyeline sahip durumlar için kullanılabilir.
Bu örnekler zorunlu bir isimlendirme standardı değildir. Tür adları, tesisin işletme
felsefesine ve SCADA tasarım standartlarına uygun olarak proje tasarımcısı tarafından
belirlenebilir.
OLAY TÜRLERİ Menüsüne Ulaşılması
Olay türü işlemlerini gerçekleştirmek için öncelikle
SCADA ağaç menü çubuğu altında bulunan OLAY KAYDEDİCİ menü
öğesine sol fare tuşu ile tıklanmalıdır.
OLAY KAYDEDİCİ menüsü altında aşağıdaki beş alt menü öğesi bulunmaktadır:
-
OLAY TÜRLERİ
-
OLAY GRUPLARI
-
OLAY SEVİYELERİ
-
SİSTEM ALARMLARI
-
OLAYLAR
Bu sayfada anlatılan işlemler,
OLAY TÜRLERİ alt menüsü üzerinden gerçekleştirilmektedir. Diğer alt
menüler kullanılarak olay grupları, seviyeleri, sistem alarmları ve olay tanımları
ayrıca yapılandırılabilir.
Olay Türü Durum Menüsünün Kullanılması

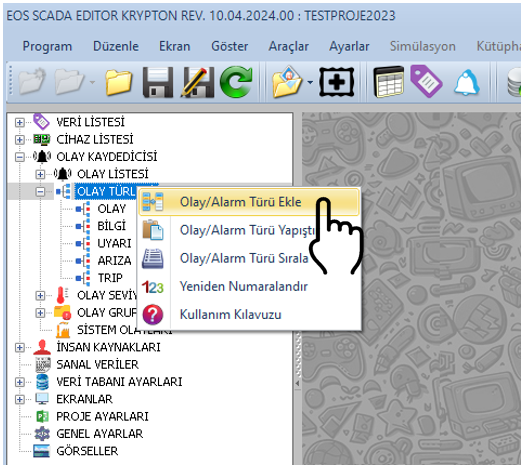

OLAY TÜRLERİ alt menüsü üzerine sağ fare tuşu ile tıklanarak
Olay Türü Durum Menüsü
açılabilir.
Bu durum menüsü kullanılarak olay türleri üzerinde temel düzenleme işlemleri
gerçekleştirilebilir. Menü üzerinden yeni olay türleri oluşturulabilir ve mevcut türler
yönetilebilir.
Gerçekleştirilebilen işlemler:
- Olay türü ekleme
- Olay türü kopyalama
- Kesme
- Yapıştırma
- Olay türü silme
- Olay türlerini sıralama
Yeni eklenen olay türüne ait bilgiler, ekranın sağ tarafında bulunan
ayarlar tablosu
kullanılarak değiştirilebilir.
Olay Türleri ile ilgili ayarlar, sağ tarafta bulunan ayarlar tablosu üzerinden
düzenlenebilir. Aşağıdaki tabloda verilen özellikler, olay türünün temel kimlik ve açıklama
bilgilerinin oluşturulmasını sağlar.
| Özellik Adı |
Özellik Açıklaması |
Varsayılan Değer |
|
EventTypeId
|
Olay Türü ID numarası |
0
|
|
EventTypeName
|
Olay Türü adı |
EVENTTYPE
|
|
EventTypeDefinition
|
Olay Türü tanımı |
— |
DİKKAT:
Olay türü adı ve tanımı belirlenirken proje genelinde anlaşılır ve tutarlı bir
isimlendirme kullanılması, daha sonra oluşturulacak olay ve alarm kayıtlarının
yönetimini kolaylaştıracaktır.
Olay Türü Tanımlama İş Akışı
EOS SCADA Editor üzerinde yeni bir olay türünün oluşturulması genel olarak aşağıdaki işlem
sırası kullanılarak gerçekleştirilebilir.
-
SCADA ağaç menüsünden OLAY KAYDEDİCİ
bölümünü açınız.
- OLAY TÜRLERİ alt menüsünü seçiniz.
-
Olay Türü Durum Menüsü üzerinden yeni olay türü ekleme işlemini
gerçekleştiriniz.
- Sağ taraftaki ayarlar tablosundan olay türüne ait özellikleri düzenleyiniz.
-
Olay türünün ID, ad ve tanım
bilgilerinin proje tasarımına uygun olduğunu kontrol ediniz.
Bu yapılandırmanın ardından oluşturulan olay türü, daha sonraki aşamalarda tanımlanacak
olay ve alarm kayıtlarının sınıflandırılmasında kullanılabilir.
Olay Türleri Tasarlanırken Dikkat Edilmesi Gerekenler
Olay türleri belirlenirken yalnızca kısa isimlerin oluşturulması değil, tesis işletmesinde
bu türlerin hangi amaçla kullanılacağının da açıkça belirlenmesi önemlidir.
Bir proje içerisinde aynı anlama gelen farklı tür adlarının kullanılmasından kaçınılması,
olay kayıtlarının daha kolay yorumlanmasına yardımcı olur. Tür isimlerinin tesisin mevcut
işletme prosedürleri ve alarm yönetim yaklaşımıyla uyumlu olması önerilir.
Öneri:
OLAY, ARIZA ve TRIP gibi türler kullanılacaksa, bu sınıfların birbirinden hangi
ölçütlerle ayrıldığı proje dokümantasyonunda açıkça tanımlanmalıdır.
EOS SCADA Editor içerisinde tanımlanan her olay ve alarmın uygun bir
tür sınıfına
ait olması, olay kaydedici yapısının düzenli ve anlaşılır şekilde kullanılmasını sağlar.
Olay türleri, OLAY KAYDEDİCİ → OLAY TÜRLERİ
menüsü üzerinden yönetilebilir; yeni türler eklenebilir, mevcut türler kopyalanabilir,
kesilebilir, yapıştırılabilir, silinebilir ve sıralanabilir.
Yeni eklenen olay türünün EventTypeId, EventTypeName ve
EventTypeDefinition özellikleri sağ taraftaki ayarlar tablosu üzerinden
yapılandırılabilir.
Böylece SCADA projesinde oluşturulacak olay ve alarmlar, işletme ihtiyaçlarına uygun
sınıflandırılmış bir yapı içerisinde yönetilebilir.
