LIVE EVENTS Kurulumunun Hazırlanması

LIVE EVENTS yazılımını kullanmaya başlamak için öncelikle LIVE_EVENTS.rar dosyasının bilgisayar üzerinde açılması gerekmektedir.

Sıkıştırılmış dosyayı WINRAR yazılımı ile açarak bilgisayar üzerinde LIVE_EVENTS klasörünün oluşturulmasını sağlayınız.

LIVE EVENTS yazılımının SCADA veri arşivlerine erişebilmesi için ilgili tesiste kullanılan proje veritabanı dosyasının da bu klasör içerisinde bulunması gerekmektedir.

Örnek: SCADA sisteminde kullanılan proje veritabanı dosyası SANTRAL_İSMİ.FDB ise bu dosyanın LIVE_EVENTS klasörü altına kopyalanması gerekir.

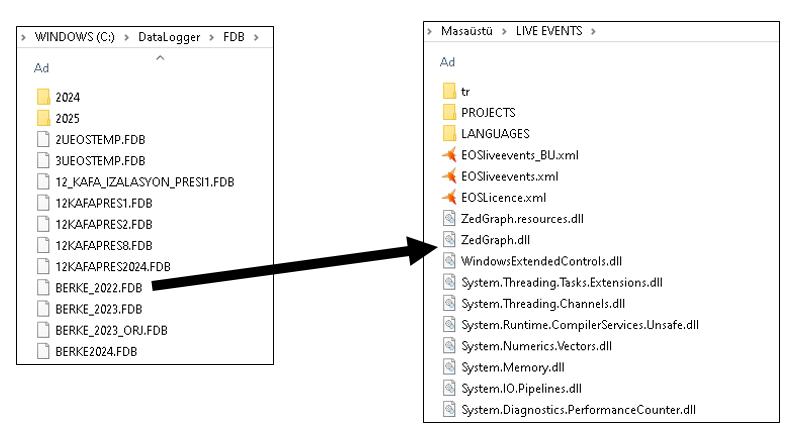

SCADA Proje Veritabanının Kopyalanması

SCADA sisteminin proje veritabanı dosyaları varsayılan olarak C:\DataLogger\FDB klasörü altında bulunmaktadır.

Bu klasör içerisinde tesisinize ait proje veritabanı dosyasını bulunuz. Veritabanı dosyasının adı tesis veya proje adına göre değişebilir.

Örneğin proje veritabanının adı SANTRAL_İSMİ.FDB ise ilgili dosyayı LIVE_EVENTS klasörünün içerisine kopyalayınız.

Dikkat: LIVE EVENTS tarafından kullanılacak FDB dosyasının tesisinizde kullanılan doğru proje veritabanı olduğundan emin olunuz.

EOSliveevents.xml Yapılandırması

LIVE EVENTS yazılımının SCADA veri arşivlerine ve/veya Event Recorder kayıtlarına erişebilmesi için arşivleme işlemini gerçekleştiren sunucuların ağ adreslerinin EOSliveevents.xml yapılandırma dosyasında doğru şekilde tanımlanması gerekmektedir.

Bu yapılandırma dosyası içerisinde ana ve yedek sunucuların IP adresleri tanımlanabilmektedir. LIVE EVENTS çalışma sırasında öncelikle ana sunucuya bağlanmayı dener. Ana sunucuya erişilememesi durumunda yedek sunucu adresi kullanılır.

Bu yapı sayesinde sunuculardan birinin geçici olarak kullanılamaması durumunda veri arşivlerine erişimin devam ettirilmesi ve sistemin daha yüksek erişilebilirlik ile çalışması hedeflenir.

Sunucu IP Adresi Parametreleri

EOSliveevents.xml dosyasında kullanılan temel sunucu bağlantı parametreleri aşağıda açıklanmaktadır:

  • <DBHost1>
    Birincil (ana) SCADA veya Event Recorder sunucusunun IP adresidir.
  • <DBHost1bu>
    Birincil sunucunun yedek (backup) IP adresidir.
  • <DBHost2>
    İkincil SCADA veya Event Recorder sunucusunun IP adresidir.
  • <DBHost2bu>
    İkincil sunucunun yedek (backup) IP adresidir.

Bu alanlara, tesisinizde SCADA verilerinin veya Event Recorder kayıtlarının arşivlendiği sunucuların ana ve yedek IP adresleri girilmelidir.

LIVE EVENTS, tanımlanan sunuculara bağlantı kurarken öncelikle ana IP adresini kullanır. Ana sunucuya erişilememesi halinde ilgili yedek IP adresine yönelerek bağlantıyı sürdürmeyi dener.

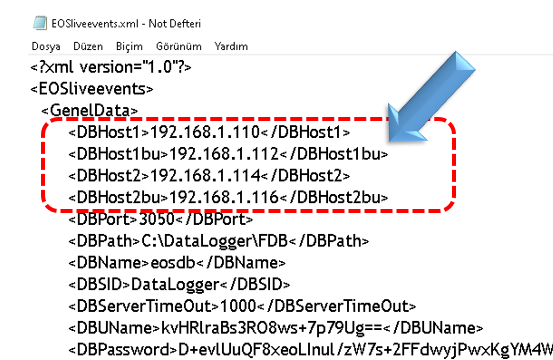

EOSliveevents.xml Dosyasının Düzenlenmesi

EOSliveevents.xml yapılandırma dosyasını NOTEPAD veya benzeri bir metin düzenleme yazılımı ile açınız.

Dosya içerisinde bulunan DBHost1, DBHost1bu, DBHost2 ve DBHost2bu parametrelerinin değerlerini tesisinizdeki SCADA veya Event Recorder sunucularının IP adresleriyle değiştiriniz.

Düzenleme tamamlandıktan sonra XML dosyasını kaydediniz.

Önemli: IP adresleri, LIVE EVENTS uygulamasının çalıştırıldığı bilgisayardan erişilebilir olan SCADA veya Event Recorder sunucularına ait olmalıdır.

Örnek Konfigürasyon

Aşağıdaki örnekte iki farklı SCADA veya Event Recorder sunucusu ve bunlara ait yedek IP adresleri tanımlanmaktadır:

<DBHost1>192.168.10.20</DBHost1>
<DBHost1bu>192.168.10.21</DBHost1bu>
<DBHost2>192.168.20.30</DBHost2>
<DBHost2bu>192.168.20.31</DBHost2bu>

Bu örnekte LIVE EVENTS öncelikle 192.168.10.20 adresindeki birincil sunucuya erişmeye çalışacaktır. Bu sunucuya erişilememesi durumunda 192.168.10.21 adresindeki yedek sunucu kullanılacaktır.

Aynı şekilde ikinci sunucu grubu için ana adres 192.168.20.30, yedek adres ise 192.168.20.31 olarak kullanılacaktır.

Ağ Erişimi ve Firewall Ayarları

EOSliveevents.xml dosyasında tanımlanan IP adreslerinin, LIVE EVENTS yazılımının kurulu olduğu bilgisayardan erişilebilir olması gerekmektedir.

LIVE EVENTS ile SCADA veya Event Recorder sunucuları arasında iletişimin sağlanabilmesi için gerekli firewall ve ağ yönlendirme (routing) kurallarının da uygun şekilde yapılandırılmış olması gerekir.

Ağ bağlantısı sağlanamıyorsa LIVE EVENTS yazılımı ilgili veri arşivlerine erişemez. Bu nedenle yazılım yapılandırılmadan önce sunucular arasındaki ağ erişiminin kontrol edilmesi önerilir.

⚠️ DİKKAT

LIVE EVENTS bilgisayarından SCADA veya Event Recorder sunucularına erişilemiyorsa, EOSliveevents.xml içerisindeki IP adresleri doğru olsa dahi veri arşivlerine bağlantı kurulamayacaktır.

Yedek IP Adresi Bulunmayan Sistemler

SCADA veya Event Recorder sunucularının yedek IP adresine sahip olmadığı sistemlerde, ilgili ana ve yedek IP alanlarına aynı IP adresi girilebilir.

Örneğin birinci sunucu için yalnızca 192.168.10.20 adresi kullanılabiliyorsa yapılandırma aşağıdaki şekilde yapılabilir:

<DBHost1>192.168.10.20</DBHost1>
<DBHost1bu>192.168.10.20</DBHost1bu>

Dikkat: Yedek IP adresi bulunmayan sistemlerde aynı IP adresinin ana ve yedek alanlarda kullanılması mümkündür. Ancak bu durumda gerçek anlamda sunucu yedekliliği sağlanmış olmaz.

LIVE EVENTS Yazılımının Başlatılması

Gerekli dosyalar kopyalanıp EOSliveevents.xml yapılandırması tamamlandıktan sonra LIVE EVENTS yazılımı çalıştırılabilir.

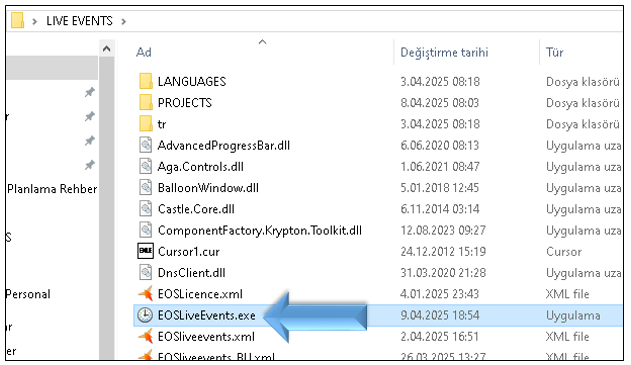

Bunun için LIVE_EVENTS klasörü içerisinde bulunan EOSLiveEvents.exe dosyasına çift tıklayarak yazılımı başlatınız.

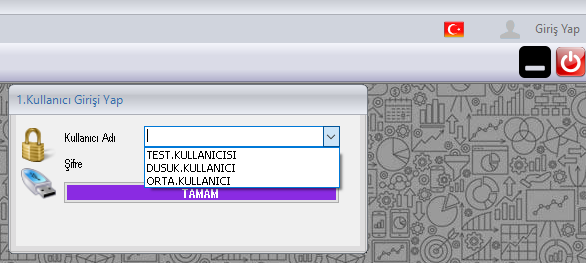

Yazılım açıldığında SCADA sistemlerinde daha önceden tanımlanmış kullanıcı hesapları kullanılarak sisteme giriş yapılabilir.

SCADA Arşivlerine Erişim

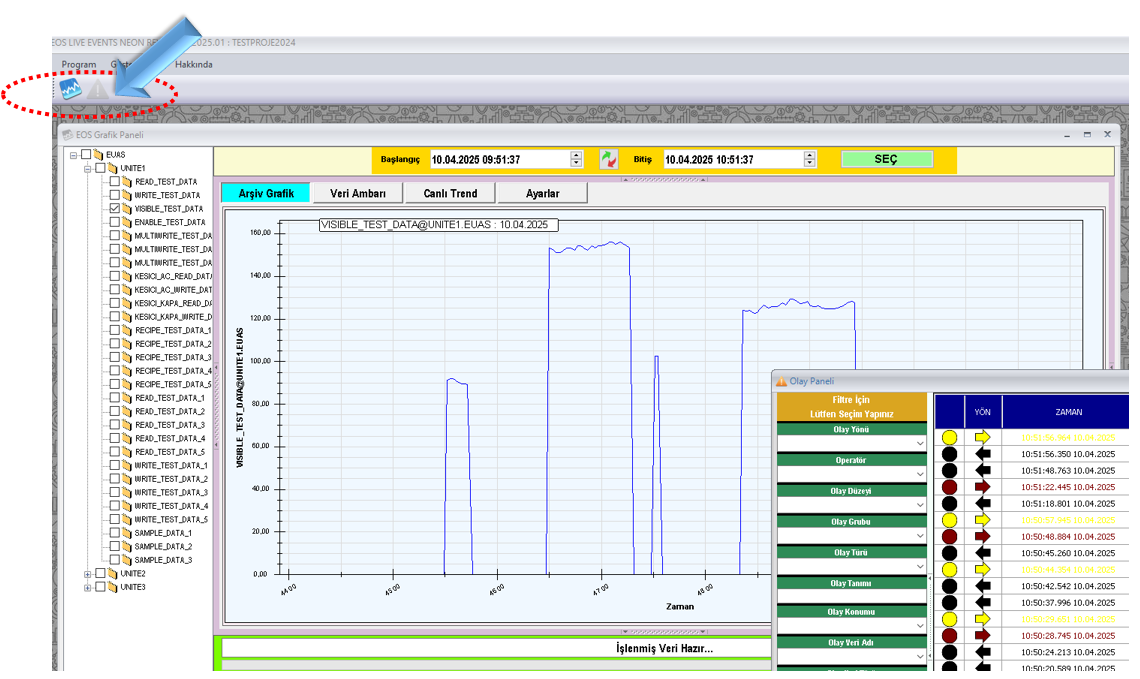

Kullanıcı girişi başarılı bir şekilde tamamlandıktan sonra LIVE EVENTS üzerinden SCADA sisteminde bulunan veri ve alarm arşivlerine erişilebilir.

Ayrıca sistemin yapılandırmasına bağlı olarak canlı alarm listeleri ve canlı grafikler de görüntülenebilir.

LIVE EVENTS ile erişilebilen bilgiler:

  • SCADA veri arşivleri
  • Event Recorder kayıtları
  • Alarm arşivleri
  • Canlı alarm listeleri
  • Canlı grafikler

Farklı Bir Bilgisayardan Kullanım

LIVE EVENTS yazılımının SCADA veya Event Recorder sisteminin doğrudan üzerinde çalıştırılması zorunlu değildir.

Yazılım, SCADA veya Event Recorder sistemi ile aynı ağ üzerinde bulunan başka bir bilgisayara kurulabilir ve bu bilgisayar üzerinden arşiv verilere erişilebilir.

Bu yaklaşım sayesinde arşiv verilerine erişmek amacıyla SCADA sunucusuna doğrudan kullanıcı bilgisayarı olarak ihtiyaç duyulmadan ayrı bir VERİ bilgisayarı kullanılabilir.

Örnek kullanım: Tesis içerisinde LIVE EVENTS yazılımının çalıştırılacağı ayrı bir bilgisayar oluşturularak bu bilgisayarın SCADA ve Event Recorder sunucularına ağ üzerinden erişmesi sağlanabilir.

Önerilen Yapılandırma Sırası

LIVE EVENTS yazılımının yeni bir bilgisayarda kullanıma alınması sırasında aşağıdaki sıra izlenebilir:

  1. LIVE_EVENTS.rar dosyasını WINRAR ile açın.
  2. LIVE_EVENTS klasörünün oluşturulduğunu kontrol edin.
  3. SCADA proje veritabanı olan .FDB dosyasını C:\DataLogger\FDB klasöründen bulun.
  4. Proje veritabanı dosyasını LIVE_EVENTS klasörüne kopyalayın.
  5. EOSliveevents.xml dosyasını NOTEPAD ile açın.
  6. DBHost1, DBHost1bu, DBHost2 ve DBHost2bu değerlerini tesisinizdeki sunucu IP adresleriyle yapılandırın.
  7. LIVE EVENTS bilgisayarından ilgili sunuculara ağ erişiminin bulunduğunu kontrol edin.
  8. Gerekli firewall ve routing kurallarını kontrol edin.
  9. EOSLiveEvents.exe dosyasını çalıştırın.
  10. SCADA kullanıcı bilgileriniz ile sisteme giriş yapın.
  11. Veri ve alarm arşivlerine erişimi kontrol edin.

Özet

LIVE EVENTS yazılımının kullanılabilmesi için öncelikle yazılım dosyalarının hazırlanması ve tesisin SCADA sistemine ait proje veritabanının LIVE_EVENTS klasörüne kopyalanması gerekmektedir.

Daha sonra EOSliveevents.xml dosyasında SCADA veya Event Recorder sunucularının ana ve yedek IP adresleri tanımlanmalıdır. DBHost1 ve DBHost2 ana sunucuları, DBHost1bu ve DBHost2bu ise ilgili yedek sunucuları tanımlar.

Yapılandırma tamamlandıktan sonra EOSLiveEvents.exe çalıştırılarak SCADA'da tanımlı kullanıcı hesabıyla sisteme giriş yapılabilir. Kullanıcı, yapılandırmaya bağlı olarak SCADA veri ve alarm arşivlerine, canlı alarm listelerine ve canlı grafiklere erişebilir.

LIVE EVENTS yazılımı SCADA veya Event Recorder sistemiyle aynı ağ üzerinde bulunan ayrı bir bilgisayara da kurulabilir. Böylece arşiv verilerine erişim için bağımsız bir VERİ bilgisayarı kullanılabilir.
