EOS SCADA Grafik Paneli, CANLI TREND özelliği
kullanılarak gerçek zamanlı bir grafik ekranına dönüştürülebilir. Kullanıcılar,
seçtikleri SCADA verilerini canlı trendler üzerinde izleyebildiği gibi, bu özelliği
kullanarak işletme ihtiyaçlarına uygun canlı veri SCADA sayfaları
da hazırlayabilir.

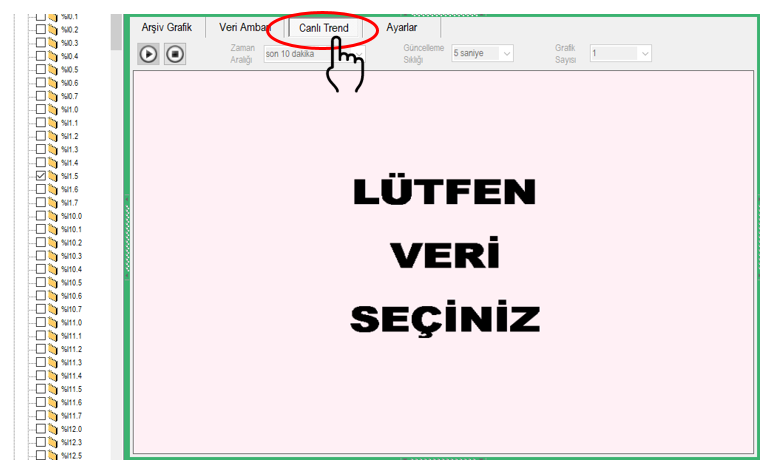

Grafik Panelinin CANLI TREND seçeneği kullanılarak EOS Grafik Paneli
canlı grafik ekranı olarak kullanılabilir. Seçilen SCADA verileri, belirlenen zaman
aralığı içerisinde gerçek zamanlı olarak grafik üzerinde izlenebilir.
Canlı SCADA sayfaları:
Canlı Grafik özelliği yalnızca anlık trend izleme amacıyla kullanılmaz. Kullanıcılar,
farklı SCADA verilerini grafik alanlarına yerleştirerek işletme ihtiyaçlarına uygun
canlı veri SCADA sayfaları hazırlayabilir ve bu sayfalar üzerinden proses değerlerini
gerçek zamanlı olarak takip edebilir.
Canlı Trend Grafiği Oluşturma
Bir canlı trend grafiği oluşturmak için aşağıdaki işlemler uygulanır:
-

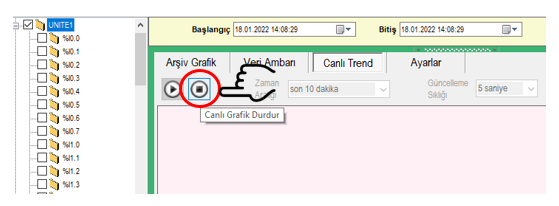

CANLI GRAFİĞİ DURDUR butonuna tıklanarak canlı grafik işlemi
durdurulur ve grafik düzenleme moduna geçilir.
-

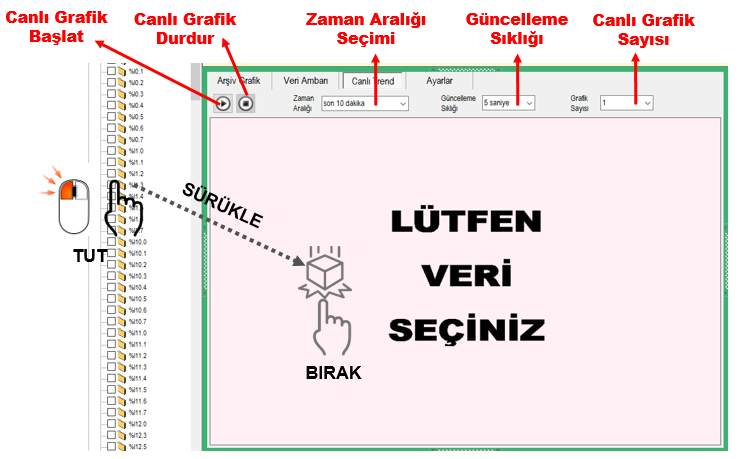

Canlı trend grafiğinde izlenmek istenen veriler, ağaç menüsünden
sağ fare butonu kullanılarak sürükle-bırak yöntemiyle grafik
alanına taşınır.
-
Veri seçimleri tamamlandıktan sonra CANLI GRAFİK BAŞLAT
butonuna basılarak canlı trend fonksiyonu etkinleştirilir.
Önerilen işlem sırası:
CANLI GRAFİĞİ DURDUR → Verileri seç ve grafik alanına taşı →
CANLI GRAFİK BAŞLAT
Canlı Grafik Zaman Aralıkları
Canlı grafik ekranında gösterilecek zaman aralığı aşağıdaki seçeneklerden biri
kullanılarak belirlenebilir:
| Seçenek |
Açıklama |
| Son 10 dakika | Kısa süreli ve hızlı değişimlerin izlenmesi |
| Son 30 dakika | Kısa süreli trendlerin izlenmesi |
| Son 1 saat | Saatlik işletme değişimlerinin izlenmesi |
| Son 3 saat | Daha uzun süreli trendlerin incelenmesi |
| Son 6 saat | Orta süreli işletme davranışlarının izlenmesi |
| Son 12 saat | Genişletilmiş trendlerin izlenmesi |
| Son 1 gün | Günlük değişimlerin ve uzun süreli trendlerin izlenmesi |
Canlı Grafik Güncelleme Sıklığı
Canlı grafik verilerinin ekranda yenilenme sıklığı aşağıdaki seçeneklerden biri
seçilerek belirlenebilir:
| Güncelleme Sıklığı |
Açıklama |
| 500 milisaniye | Çok hızlı veri değişimlerinin izlenmesi |
| 1 saniye | Hızlı gerçek zamanlı izleme |
| 5 saniye | Genel işletme izleme |
| 10 saniye | Orta sıklıkta trend takibi |
| 30 saniye | Daha seyrek trend güncellemesi |
| 1 dakika | Uzun süreli ve düşük güncelleme ihtiyacı olan izleme |
Not:
Güncelleme sıklığı belirlenirken izlenen veri sayısı ve gerçek zamanlı izleme ihtiyacı
dikkate alınmalıdır.

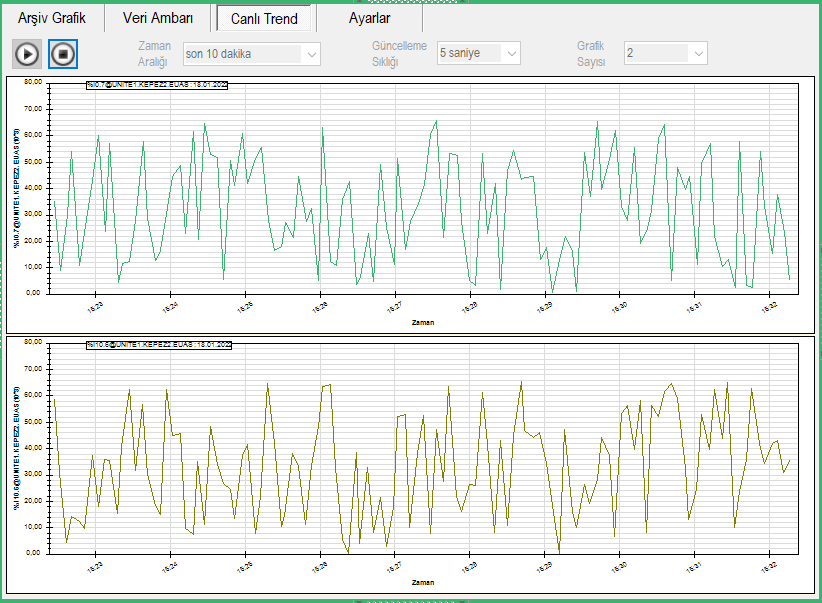

Grafik Panelinde aynı anda görüntülenecek canlı grafik sayısı
1, 2, 4 veya 6 seçeneklerinden biri kullanılarak belirlenebilir.
Bu yapı, birden fazla veri grubunun aynı ekran üzerinde ayrı grafik alanlarında
izlenmesine olanak sağlar.
| Grafik Sayısı |
Kullanım |
| 1 | Tek bir veri grubunun ayrıntılı izlenmesi |
| 2 | İki veri grubunun karşılaştırılması |
| 4 | Birden fazla işletme parametresinin birlikte izlenmesi |
| 6 | Çok sayıda veri grubunun aynı ekran üzerinde izlenmesi |
Canlı Veri Ayarlarının Değiştirilmesi
Oluşturulmuş canlı trend grafiklerinin veri ayarları gerektiğinde değiştirilebilir.
Bu işlem için önce canlı grafik durdurulur ve ardından ilgili grafik üzerinde
düzenleme yapılır.
-
CANLI GRAFİK DURDUR butonuna tıklanarak canlı grafik işlemi durdurulur.
-

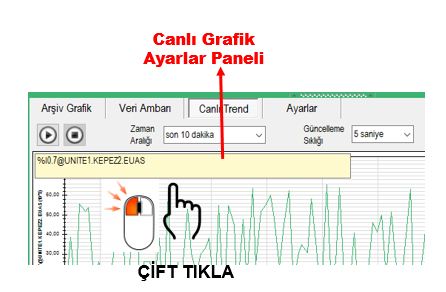

Ayarları değiştirilmek istenen grafiğin üzerine sol fare butonu ile
çift tıklanarak ilgili grafik için ayarlar paneli açılır.
-
Grafik üzerinde sağ fare butonu ile
Canlı Grafik Ayarları Durum Menüsü açılır ve gerekli işlemler yapılır.
Önemli:
Canlı veri ayarlarında değişiklik yapmadan önce canlı grafik fonksiyonunun
durdurulması gerekir.

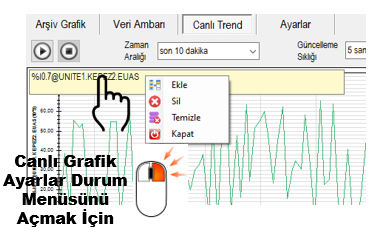

Canlı Grafik Ayarları Durum Menüsü
Canlı Grafik Ayarları Durum Menüsü, seçilen canlı grafik üzerinde
veri ekleme, veri silme ve mevcut veri yapılandırmasının yeniden düzenlenmesi
için kullanılır. Menü, grafik üzerinde sağ fare butonu ile açılır.
Veri Ekleme ve Silme
Durum menüsü üzerinden canlı grafikte bulunan veriler yeniden düzenlenebilir.
İhtiyaca göre yeni veriler eklenebilir veya mevcut veriler kaldırılabilir.
Tüm Verilerin Temizlenmesi
Canlı grafik üzerinde bulunan tüm veriler tek bir işlemle temizlenebilir.
Böylece mevcut veri seçimleri kaldırılarak grafik yeniden yapılandırılabilir.
Canlı Grafik Seçeneklerinin Yeniden Yapılması
Veri ekleme, silme veya tüm verilerin temizlenmesi sonrasında canlı grafik
seçenekleri yeniden düzenlenebilir. Böylece canlı grafiğin izleyeceği veri
grubu yeniden oluşturulabilir.
Tipik yeniden yapılandırma:
Canlı grafiği durdur → Grafiği seç → Durum menüsünü aç →
Veri ekle/sil veya tüm verileri temizle → Canlı grafik seçeneklerini yeniden düzenle →
Canlı grafiği başlat
Canlı SCADA Sayfalarının Hazırlanması
Canlı Grafik özelliği, EOS SCADA sisteminde yalnızca tek bir trend grafiğinin
izlenmesinden daha geniş bir kullanım imkânı sağlar. Kullanıcılar farklı SCADA
verilerini seçerek bir veya birden fazla canlı grafik alanında düzenleyebilir
ve böylece işletmenin ihtiyacına göre canlı veri SCADA sayfaları
oluşturabilir.
Bu yapı; aktif güç, gerilim, akım, seviye, debi, sıcaklık veya benzeri proses
değerlerinin gerçek zamanlı eğilimlerinin aynı ekran üzerinde izlenmesine ve
farklı işletme parametrelerinin birlikte değerlendirilmesine olanak verir.
Temel yaklaşım:
Veri seçimi + uygun grafik sayısı + uygun zaman aralığı + uygun güncelleme sıklığı
birlikte kullanılarak ihtiyaca özel canlı SCADA izleme ekranları hazırlanabilir.
Canlı Grafik Kullanım Özeti
| İşlem |
Temel İşlev |
| CANLI GRAFİĞİ DURDUR | Grafiği düzenleme moduna geçirmek |
| Veri seçimi | İzlenecek SCADA verilerini grafik alanına taşımak |
| CANLI GRAFİK BAŞLAT | Gerçek zamanlı trend izlemeyi etkinleştirmek |
| Zaman aralığı | Grafikte gösterilecek süreyi belirlemek |
| Güncelleme sıklığı | Canlı verilerin yenilenme periyodunu belirlemek |
| Grafik sayısı | Aynı anda görüntülenecek canlı grafik sayısını belirlemek |
| Durum menüsü | Canlı grafik verilerini yeniden düzenlemek |
Sonuç:
CANLI TREND özelliği; gerçek zamanlı veri izleme, trend analizi ve ihtiyaca
özel canlı SCADA sayfalarının hazırlanması için kullanılabilir.
