EOS SCADA Grafik Paneli üzerinde genel grafik ayarları
yapılabildiği gibi, grafik üzerinde gösterilen her SCADA verisi için ayrı
görünüm ayarları gerçekleştirilebilir. Ayrıca yüksek hacimli veri kümelerinin
grafiklenmesi sırasında performansı korumak amacıyla veri seyreltme
seçenekleri kullanılabilir.

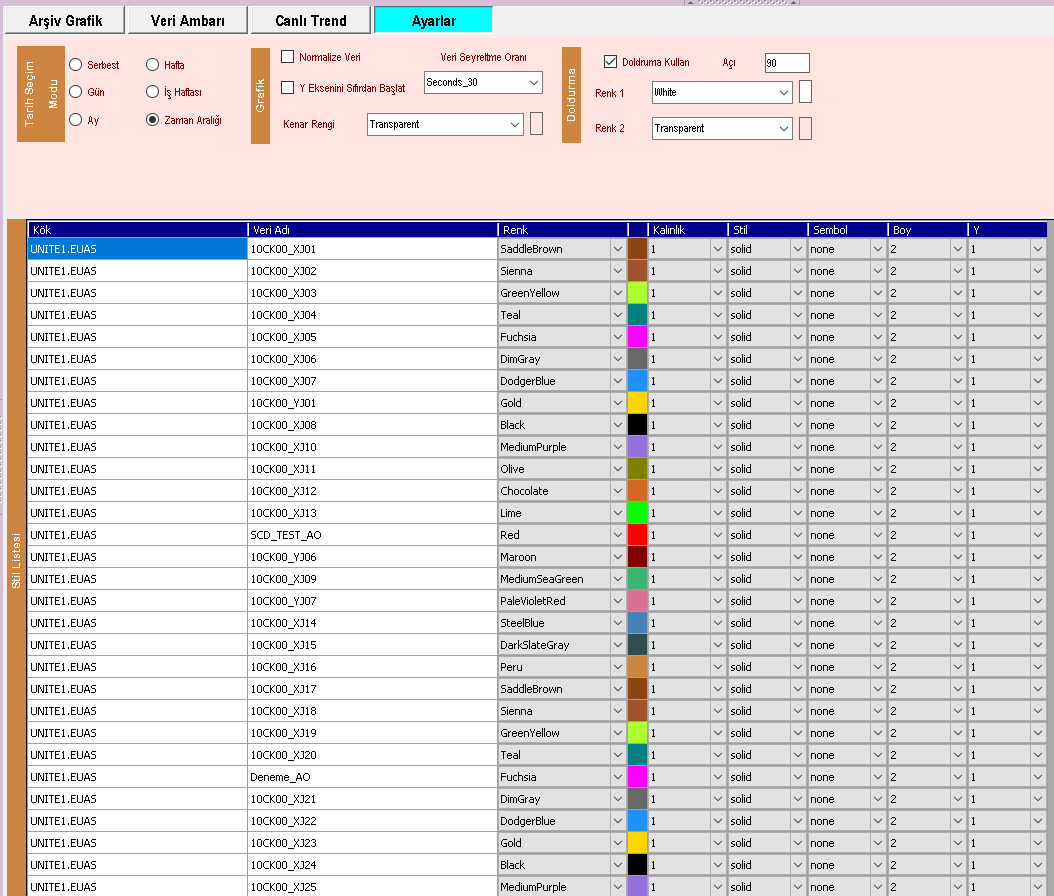

Ayarlar sekmesi üzerinden EOS Grafik Panelinin genel grafik
ayarları yapılabilir. Bunun yanında, grafik üzerinde gösterilen her SCADA verisi
için ayrı ayrı grafik görünüm ayarları gerçekleştirilebilir.
Bu yapı sayesinde aynı grafik üzerinde bulunan farklı veriler, birbirinden
kolayca ayırt edilecek şekilde yapılandırılabilir. Özellikle çok sayıda SCADA
verisinin aynı grafik üzerinde izlenmesi durumunda veri bazlı grafik ayarları
okunabilirliği artırır.
Veri bazlı grafik ayarları:
EOS Grafik Paneli her SCADA verisi için renk, çizgi stili ve çizgi kalınlığının
ayrı ayrı belirlenmesine olanak sağlar.
SCADA Verisi İçin Grafik Görünüm Ayarları
Grafik üzerinde bulunan her SCADA verisinin görünümü bağımsız olarak
yapılandırılabilir. Böylece aynı grafik üzerinde yer alan farklı proses
değişkenleri görsel olarak birbirinden ayrılabilir.
| Ayar |
Açıklama |
| Renk |
İlgili SCADA verisinin grafik üzerindeki çizgi rengini belirler. |
| Çizgi Stili |
Verinin grafik üzerindeki çizgi gösterim biçimini belirler. |
| Çizgi Kalınlığı |
İlgili veri çizgisinin grafik üzerindeki kalınlığını belirler. |
Örnek kullanım:
Aynı grafik üzerinde farklı proses değerleri gösteriliyorsa her veri için farklı
renk ve çizgi özellikleri belirlenerek grafik daha kolay okunabilir hale getirilebilir.
SCADA sistemlerinde özellikle uzun zaman aralıkları için çok yüksek sayıda veri
kaydı bulunabilir. Bu verilerin tamamının aynı anda grafik üzerinde çizdirilmeye
çalışılması, grafik oluşturma süresinin önemli ölçüde uzamasına ve sistem
kaynaklarının aşırı kullanılmasına neden olabilir.
Performans uyarısı:
Çok yüksek sayıda SCADA verisinin tek seferde grafiklenmesi uzun işlem sürelerine
neden olabilir ve aşırı yük durumunda sistemin yanıt vermesini engelleyebilir.
Bu nedenle yüksek hacimli veri grafiklerinde mümkün olduğunca kısa zaman
aralıklarının kullanılması veya veri seyreltme özelliğinin
devreye alınması önerilir.
Özellikle geçmiş verilerin grafiklenmesinde mümkün olduğunca kısa zaman
aralıkları tercih edilmelidir. Tercihen 1 saatlik zaman aralıkları
ile grafik oluşturulması, ihtiyaç duyulan ayrıntının korunmasına yardımcı olur.
Daha uzun dönemlerin birlikte incelenmesi gerektiğinde ise veri seyreltme
seçeneklerinden yararlanılabilir.
Veri seyreltme, grafik çizimi için kullanılacak veri noktalarının belirli bir
zaman aralığına göre azaltılmasını sağlar. Böylece çok yüksek sayıdaki ham
verinin tamamı yerine, seçilen seyreltme oranına uygun veri noktaları grafikleme
işlemine alınır.
Veri Seyreltme Seçenekleri
EOS Grafik Panelinde veri seyreltme oranı aşağıdaki seçeneklerden biri
kullanılarak belirlenebilir:
| Seçenek |
Açıklama |
| Yok | Veri seyreltme uygulanmaz. |
| 500 Milisaniyede 1 | 500 milisaniyelik aralıkta bir veri noktası kullanılır. |
| Saniyede 1 | 1 saniyelik aralıkta bir veri noktası kullanılır. |
| 2 Saniyede 1 | 2 saniyelik aralıkta bir veri noktası kullanılır. |
| 5 Saniyede 1 | 5 saniyelik aralıkta bir veri noktası kullanılır. |
| 10 Saniyede 1 | 10 saniyelik aralıkta bir veri noktası kullanılır. |
| 20 Saniyede 1 | 20 saniyelik aralıkta bir veri noktası kullanılır. |
| 30 Saniyede 1 | 30 saniyelik aralıkta bir veri noktası kullanılır. |
| Dakikada 1 | 1 dakikalık aralıkta bir veri noktası kullanılır. |
| 15 Dakikada 1 | 15 dakikalık aralıkta bir veri noktası kullanılır. |
| 30 Dakikada 1 | 30 dakikalık aralıkta bir veri noktası kullanılır. |
| Saatte 1 | 1 saatlik aralıkta bir veri noktası kullanılır. |
| Günde 1 | 1 günlük aralıkta bir veri noktası kullanılır. |
Veri Seyreltme Oranının Belirlenmesi
Seyreltme oranı seçilirken grafiklenecek veri miktarı, seçilen zaman aralığı ve
ihtiyaç duyulan grafik ayrıntı seviyesi birlikte değerlendirilmelidir. Çok kısa
bir zaman aralığında ayrıntılı veri izlenmesi gerekiyorsa düşük seyreltme oranları;
uzun dönemli trendlerin incelenmesinde ise daha yüksek seyreltme oranları tercih
edilebilir.
| İhtiyaç |
Yaklaşım |
| Kısa dönem ve ayrıntılı inceleme |
Mümkün olduğunca kısa zaman aralığı ve düşük seyreltme oranı |
| Uzun dönemli trend inceleme |
Daha yüksek seyreltme oranı |
| Çok yüksek veri hacmi |
Öncelikle zaman aralığını azaltma veya uygun veri seyreltme kullanma |
| Yaklaşık 1 saatlik işletme incelemesi |
Tercihen 1 saatlik zaman aralığı ile grafikleme |
Grafik Performansı İçin Önerilen Yaklaşım
Grafik oluşturma işlemlerinde amaç, gerekli işletme bilgisini korurken gereksiz
sayıda veri noktasının işlenmesini önlemektir. Bu nedenle grafikleme işlemine
başlamadan önce zaman aralığının mümkün olduğunca kısa tutulması ve gerekli
durumlarda veri seyreltme uygulanması önerilir.
Önerilen yaklaşım:
Önce uygun zaman aralığını seç → Gerekirse veri seyreltmeyi etkinleştir →
Grafik verilerinin sayısını kontrol et → Grafiği oluştur.
Özellikle uzun dönemli arşiv verilerinde tüm ham kayıtların aynı anda
grafiklenmesi yerine, inceleme amacına uygun seyreltme oranının seçilmesi
grafik oluşturma süresinin azaltılmasına ve sistem kaynaklarının daha verimli
kullanılmasına yardımcı olur.
Grafik Ayarları Kullanım Özeti
| Özellik |
Temel İşlev |
| Genel grafik ayarları | Grafik panelinin genel görünüm ve çalışma ayarlarını yönetmek |
| Veri rengi | Her SCADA verisinin çizgi rengini ayrı belirlemek |
| Çizgi stili | Her SCADA verisinin çizgi gösterim biçimini belirlemek |
| Çizgi kalınlığı | Her SCADA verisinin çizgi kalınlığını belirlemek |
| Veri seyreltme | Yüksek sayıdaki veri noktalarını grafikleme öncesinde azaltmak |
| Zaman aralığı | Grafiklenecek veri dönemini sınırlandırmak |
Sonuç:
EOS Grafik Panelinde veri bazında görünüm ayarları ile veri seyreltme özelliğinin
birlikte kullanılması, hem grafiklerin okunabilirliğini hem de yüksek hacimli
verilerle çalışırken grafikleme performansını iyileştirmeye yardımcı olur.
