EOS SCADA Runtime Sistem Durumlarının Görüntülenmesi
EOS SCADA Runtime üzerinde aktif olarak çalışmakta olan proje ile ilgili çeşitli statü bilgilerine SCADA Statü Paneli üzerinden ulaşılabilir.
GÖSTER menüsü altında bulunan SİSTEM STATÜ BİLGİSİ butonu kullanılarak açılan bu panel, proje ve sistem çalışma durumuyla ilgili bilgilerin hızlı bir şekilde görüntülenmesini sağlar.
EOS SCADA Runtime üzerinde aktif proje ile ilgili statü bilgilerini görüntülemek için GÖSTER menüsü kullanılır.
Bu menü altında bulunan SİSTEM STATÜ BİLGİSİ butonuna tıklanarak SCADA Statü Paneli açılabilir.
GÖSTER → SİSTEM STATÜ BİLGİSİ
SCADA Statü Paneli, aktif olarak çalışmakta olan projenin çeşitli alt bileşenleri ve sistem çalışma durumları hakkında özet bilgilerin tek bir panel üzerinden hızlı bir şekilde görüntülenmesini sağlar.
Panel sayesinde kullanıcı, proje içerisinde kullanılan Cihazlar, Veriler ve Alarmlar gibi alt bileşenlerle ilgili özet bilgilere ulaşabilir.
SCADA Statü Paneli, farklı sistem bileşenleriyle ilgili statü bilgilerinin ayrı ayrı kontrol edilmesi yerine, önemli durum bilgilerinin bütünleşik bir panel üzerinden hızlı şekilde görüntülenmesine yardımcı olur.
Sistem Statü Bilgisi Paneli içerisinde aktif projede kullanılan çeşitli alt bileşenlerle ilgili özet bilgiler görüntülenebilir.
| Alt Bileşen | Görüntülenen Bilgi |
|---|---|
| Cihazlar | Projede kullanılan cihazlarla ilgili özet statü bilgileri. |
| Veriler | Projede kullanılan verilerle ilgili özet bilgiler. |
| Alarmlar | Projede kullanılan alarm bileşenleriyle ilgili özet bilgiler. |
Bu bilgiler, aktif projenin genel çalışma durumunun hızlı bir şekilde değerlendirilmesine yardımcı olur.
SCADA Statü Paneli üzerinden projede kullanılan cihazların anlık bağlantı bilgileri de görüntülenebilir.
Bu bilgi, kullanıcıya SCADA projesinde yer alan cihazların bağlantı durumlarını hızlı bir şekilde değerlendirme imkânı sağlar.
Panel, cihazlarla ilgili anlık bağlantı bilgilerinin hızlı bir şekilde görüntülenmesine olanak sağlar. Böylece kullanıcı, cihaz bağlantı durumunu statü paneli üzerinden takip edebilir.
SCADA Statü Paneli içerisinde veritabanı bağlantı durumları ile ilgili bilgiler de görüntülenebilir.
Veritabanı bağlantı durumunun statü paneli üzerinden görüntülenebilmesi, kullanıcının sistemin veri tabanı ile olan çalışma durumunu hızlı şekilde kontrol etmesine yardımcı olur.
Veritabanı bağlantısı ile ilgili bir durum veya sorun olduğunda, kullanıcı ilgili bilgiyi SCADA Statü Paneli üzerinden kontrol edebilir.
SCADA Statü Paneli, sistem çalışma durumlarının yanı sıra yazılım hata mesajları ile ilgili bilgilerin de hızlı bir şekilde görüntülenmesini sağlar.
Bu bilgiler, Runtime çalışma ortamında meydana gelebilecek yazılım kaynaklı durumların kullanıcı tarafından fark edilmesine ve sistem statüsünün değerlendirilmesine yardımcı olur.
Cihaz bağlantıları, veritabanı bağlantı durumları ve yazılım hata mesajları gibi bilgiler aynı statü paneli üzerinden kontrol edilebildiğinden, sistem durumunun genel olarak değerlendirilmesi kolaylaşır.

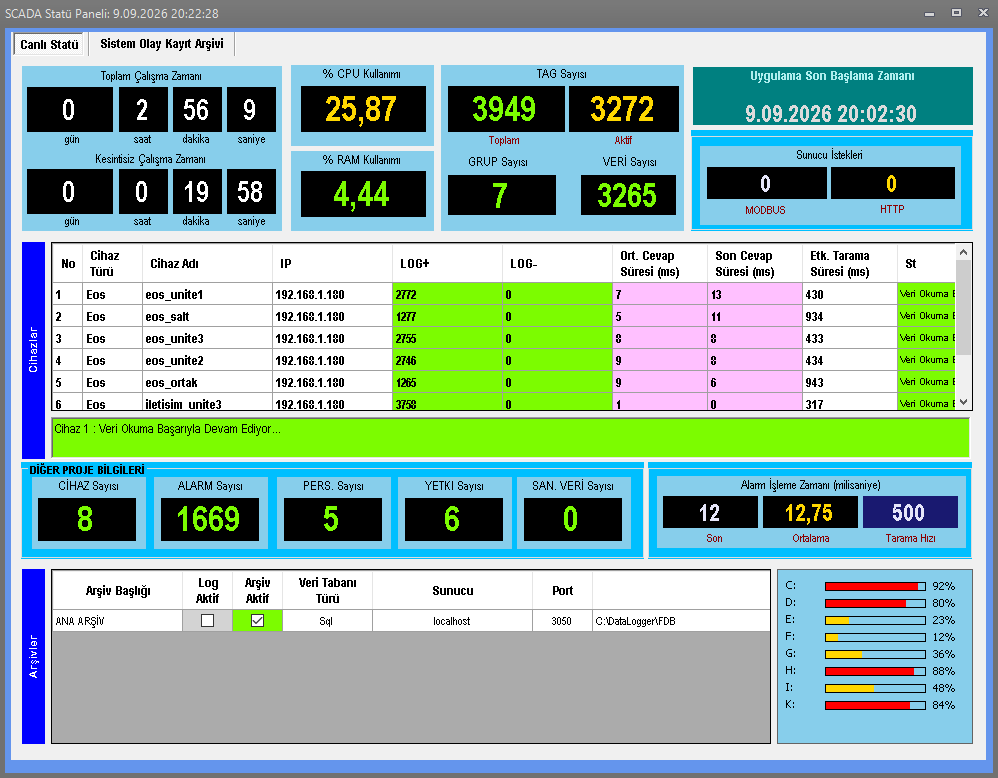

SCADA Statü Paneli, EOS SCADA Runtime'ın çalışma durumunu, sistem kaynaklarının kullanımını, proje alt bileşenlerini, cihaz haberleşmelerini, veri ve alarm tarama işlemlerini, veritabanı bağlantısını ve sunucu iletişim faaliyetlerini canlı olarak izlemek amacıyla kapsamlı statü bilgileri sunar.
Panel üzerinde görüntülenen bilgiler yalnızca proje bileşenlerinin sayısal özetlerinden ibaret değildir. Runtime'ın ne kadar süredir çalıştığı, sistem kaynaklarının kullanım durumu, cihaz haberleşme performansı, alarm tarama süreleri, veritabanı bağlantısı ve MODBUS/HTTP sunucu faaliyetleri gibi operasyonel bilgiler de takip edilebilir.
| Bilgi Grubu | Görüntülenebilen Bilgiler |
|---|---|
| Runtime Statüsü | Runtime'ın çalışma durumu, toplam program çalışma süresi ve kesintisiz çalışma süresi. |
| Sistem Kaynakları | Bilgisayarın % CPU ve % RAM kullanım oranları. |
| Tag Bilgileri | Projede tanımlı toplam Tag/veri noktası sayıları ve bunlara ilişkin genel statü bilgileri. |
| Cihaz ve Alarm Bilgileri | Projede tanımlı toplam cihaz ve alarm sayıları ile bunların genel durumları. |
| Cihaz Bağlantı Statüleri | Projede yer alan cihazların anlık bağlantı durumları ve haberleşme statüleri. |
| Log Bilgileri | Başarılı ve başarısız log sayıları; sistem faaliyetlerinin ve haberleşme sonuçlarının değerlendirilmesine yardımcı olan istatistiksel bilgiler. |
| Cihaz Haberleşme Süreleri | Cihazların ortalama deneme süreleri ile son deneme süreleri milisaniye (ms) cinsinden görüntülenebilir. |
| Etkin Tarama Süresi | SCADA veri toplama/tarama işlemlerinin etkin olarak gerçekleştirilme süresi ve tarama performansına ilişkin bilgiler. |
| Veritabanı | SCADA Runtime'ın veritabanı ile olan bağlantı durumu ve bağlantının çalışma statüsü. |
| Alarm Tarama Süreleri | Sistemde gerçekleştirilen alarm tarama işlemlerinin süreleri ve alarm tarama performansına ilişkin bilgiler. |
| Hard Disk Kullanımı | Sistemde kullanılan bilgisayarın hard disk doluluk oranları ve depolama alanının mevcut kullanım durumu. |
| MODBUS Sunucu | MODBUS sunucusuna gelen isteklere ilişkin istek sayaçları ve sunucu faaliyet bilgileri. |
| HTTP Sunucu | HTTP sunucusu tarafından karşılanan isteklere ilişkin istek sayaçları ve sunucu faaliyet bilgileri. |
| Yazılım | Runtime çalışma ortamında oluşan yazılım hata mesajları ve sistemin değerlendirilmesine yardımcı olan hata/statü bilgileri. |
Bu bilgiler birlikte değerlendirildiğinde kullanıcı; Runtime'ın çalışıp çalışmadığını, ne kadar süredir çalıştığını, bilgisayar kaynaklarının ne ölçüde kullanıldığını, projede kaç Tag, cihaz ve alarm bulunduğunu, cihazların haberleşme durumlarını ve haberleşme sürelerini tek bir panel üzerinden izleyebilir.
Ayrıca veri ve alarm tarama süreleri, veritabanı bağlantı durumu, hard disk doluluk oranları ile MODBUS ve HTTP sunucu istek sayaçları sayesinde Runtime'ın yalnızca çalışıyor olması değil, çalışma performansı ve operasyonel durumu da daha ayrıntılı şekilde değerlendirilebilir.
SCADA Statü Panelindeki değerler, sistemde oluşabilecek olumsuzlukların erken fark edilmesine yardımcı olur. Örneğin yüksek CPU veya RAM kullanımı, artan başarısız log sayıları, cihaz haberleşme sürelerinin uzaması, cihaz bağlantı problemleri, veritabanı bağlantısındaki sorunlar, artan alarm tarama süreleri veya hard disk doluluk oranının yükselmesi kullanıcı tarafından izlenebilir. Böylece Runtime sisteminin genel çalışma durumu ve performansı hakkında hızlı bir operasyonel değerlendirme yapılabilir.
Sistem Statü Bilgisi Paneli, özellikle Runtime'ın çalışma durumunun hızlı bir şekilde kontrol edilmesi gereken durumlarda kullanılabilir.
Kullanıcı, paneli açarak aktif projeye ait alt bileşenlerin genel durumunu, cihazların anlık bağlantı bilgilerini, veritabanı bağlantı durumlarını ve yazılım hata mesajlarını tek bir çalışma alanı içerisinde inceleyebilir.
EOS SCADA Runtime içerisindeki Sistem Statü Bilgisi Paneli, aktif proje ve sistem çalışma durumu hakkında kullanıcıya hızlı ve özet bilgiler sunan önemli bir izleme aracıdır.
Panele GÖSTER → SİSTEM STATÜ BİLGİSİ menü yolu üzerinden erişilebilir. Panel içerisinde projede kullanılan cihazlar, veriler ve alarmlar gibi alt bileşenlere ilişkin özet bilgiler ile cihazların anlık bağlantı durumları, veritabanı bağlantı durumları ve yazılım hata mesajları görüntülenebilir.
Bu bilgiler sayesinde kullanıcı, farklı sistem bileşenlerinin durumunu tek bir panel üzerinden inceleyerek Runtime çalışma ortamının genel statüsü hakkında hızlı bir değerlendirme yapabilir.
GÖSTER → SİSTEM STATÜ BİLGİSİ yolu ile açılan SCADA Statü Paneli; aktif proje ile ilgili özet statü bilgilerini, cihazlar, veriler ve alarmlar gibi alt bileşenlerin durumlarını, cihazların anlık bağlantı bilgilerini, veritabanı bağlantı durumlarını ve yazılım hata mesajlarını hızlı bir şekilde görüntüleme imkânı sağlar.
