Veri Açıklamaları

EOS Grafik Panelinde verilerin listelendiği ağaç menüsü, çok sayıda SCADA verisinin düzenli bir yapı içerisinde seçilmesini ve yönetilmesini sağlar. Özellikle benzer isimlere sahip veya çok sayıda proses verisinin bulunduğu projelerde yalnızca veri adının görülmesi, hangi verinin hangi proses değerini ifade ettiğinin anlaşılmasını zorlaştırabilir.

Bu durumda veri açıklamalarının gösterilmesi, ağaç yapısında yer alan verilerin daha anlaşılır biçimde tanımlanmasına yardımcı olur. Kullanıcı böylece grafik oluştururken yalnızca teknik veri adını değil, ilgili verinin açıklamasını da dikkate alabilir.

Veri açıklamalarının amacı: Ağaç menüsündeki SCADA verilerinin anlamını daha kolay anlaşılır hale getirerek doğru verinin seçilmesini ve grafik üzerinde doğru proses değerinin izlenmesini kolaylaştırmaktır.

Açıklamaların Gösterilmesi

Veri açıklamalarını ağaç yapısında görüntülemek için aşağıdaki işlem uygulanır:

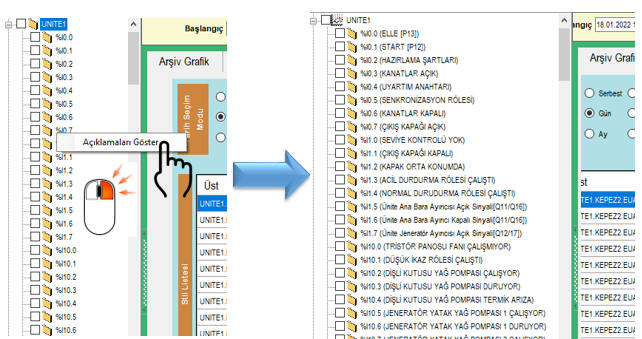

  1. Verilerin listelendiği ağaç menüsü üzerinde sağ fare butonuna tıklanarak Durum Menüsü açılır.
  2. Durum Menüsünde bulunan AÇIKLAMALARI GÖSTER butonuna tıklanır.
  3. Ağaç yapısı yeniden düzenlenerek verilerin açıklamaları da gösterilir.
Sonuç: Ağaç menüsünde veri adları ile birlikte açıklamaların görülmesi, özellikle çok sayıda SCADA verisinin bulunduğu projelerde doğru veri seçimini kolaylaştırır.

Veri Açıklamalarının Gizlenmesi

Açıklamaların gösterilmesi sonrasında kullanıcı isterse aynı Durum Menüsü üzerinden ağaç yapısını tekrar önceki görünümüne getirebilir. Böylece ekran alanının daha az kullanılması gereken durumlarda yalnızca gerekli veri bilgilerinin gösterildiği sade ağaç görünümüne dönülebilir.

  1. Ağaç menüsü üzerinde sağ fare butonuna tıklanarak Durum Menüsü açılır.
  2. Veri açıklamalarını gösterme/gizleme işlemine yönelik seçenek kullanılarak ağaç görünümü değiştirilir.
  3. Ağaç yapısı tekrar daha kompakt görünümüne getirilir.
Kullanım yaklaşımı: Açıklamalar, veri seçiminde ihtiyaç duyulduğunda açılabilir; grafik alanında daha fazla çalışma alanına ihtiyaç duyulduğunda ise sade ağaç görünümüne dönülebilir.

Katlanabilir Ayırıcılar

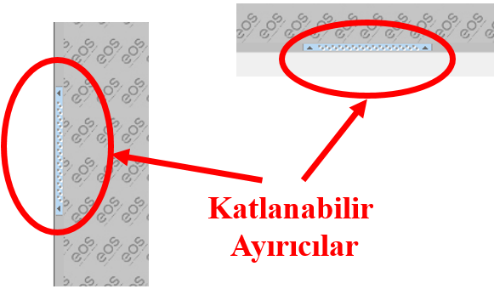

EOS Grafik Panelindeki katlanabilir ayırıcılar, ekran tasarım alanının kullanıcı ihtiyacına göre düzenlenmesini sağlar. Kullanılmayan veya o anda ihtiyaç duyulmayan bölmeler geçici olarak kapatılarak grafik çalışma alanı genişletilebilir.

Bu özellik özellikle canlı grafik izleme sırasında önemlidir. Kullanıcı, grafik için gerekli olmayan bölmeleri kapatarak ekranın daha büyük bir bölümünü canlı trend grafiklerine ayırabilir. Böylece grafikler daha geniş bir alanda izlenebilir ve işletme değerlerinin takip edilmesi kolaylaşır.

Temel fayda: Katlanabilir ayırıcılar, Grafik Panelinin sabit bir ekran düzeniyle sınırlı kalmasını önleyerek kullanıcıya ihtiyacına göre değiştirilebilir bir izleme çalışma alanı sağlar.

Genişletilmiş Canlı Grafik İzleme Alanı

Katlanabilir ayırıcılar kullanılarak grafik panelindeki kullanılmayan bölmeler kapatıldığında, canlı grafiklerin görüntülendiği alan mümkün olduğunca genişletilebilir. Bu yapı, özellikle operatörün grafik üzerinde bulunan proses değişimlerini uzun süreli olarak izlemesi gereken uygulamalarda kullanışlıdır.

Kullanıcı, ekranı kendi işletme ihtiyacına göre düzenleyerek yalnızca gerekli bölmeleri açık bırakabilir. Böylece grafik alanında gereksiz görsel kalabalık azaltılır ve canlı trendlerin izlenmesine odaklanılabilir.

Önerilen kullanım:
Gereksiz bölmeleri katla → Grafik alanını genişlet → Canlı trendleri ekrana yerleştir → Canlı SCADA izleme ekranını işletme ihtiyacına göre düzenle.

Tam Ekran Canlı Grafik İzleme Ortamı

Katlanabilir ayırıcıların sağladığı ekran düzenleme imkânı sayesinde kullanıcılar, Grafik Panelini tam ekran bir canlı grafik izleme ortamı olarak yapılandırabilir. Kullanılmayan bölmelerin kapatılmasıyla grafik alanı mümkün olduğunca genişletilerek yalnızca canlı verilerin ve trend grafiklerinin izlenmesine odaklanılabilir.

Hazırlanan bu canlı grafik izleme ortamı, işletmede kullanılan herhangi bir SCADA monitöründe sabit bir izleme ekranı olarak kullanılabilir. Böylece belirli proses değerlerinin sürekli izlenmesi gereken durumlarda, operatörün ihtiyaç duyduğu verileri ön plana çıkaran sade ve geniş bir grafik ekranı oluşturulabilir.

İzleme ekranı yaklaşımı: Tam ekran kullanımında amaç, gerekli proses verilerini görünür tutarken izleme sırasında ihtiyaç duyulmayan bölmeleri kapatarak grafik alanını mümkün olduğunca verimli kullanmaktır.

Veri Açıklamaları ve Katlanabilir Ayırıcıların Birlikte Kullanımı

Bu iki özellik farklı amaçlara hizmet etmekle birlikte birlikte kullanıldığında Grafik Panelinin kullanım esnekliğini artırır. Veri açıklamaları, doğru SCADA verisinin bulunmasını ve seçilmesini kolaylaştırırken; katlanabilir ayırıcılar seçilen verilerin grafik üzerinde daha geniş bir çalışma alanında izlenmesini sağlar.

Özellik Temel İşlev Sağladığı Fayda
Veri Açıklamaları Ağaç menüsünde verilerin açıklamalarını göstermek Doğru verinin daha kolay tanınması ve seçilmesi
Katlanabilir Ayırıcılar Kullanılmayan ekran bölmelerini geçici olarak kapatmak Grafik çalışma alanını genişletmek
Tam Ekran Canlı Grafik Grafik alanını canlı trend izlemeye odaklamak SCADA monitöründe sade ve sürekli izleme ortamı oluşturmak

Kullanım Özeti

İşlem Sonuç
Ağaç menüsünde sağ fare butonuna tıklama Durum Menüsünün açılması
AÇIKLAMALARI GÖSTER Veri açıklamalarının ağaç yapısında gösterilmesi
Aynı yöntemle görünümü değiştirme Ağaç yapısının daha sade görünümüne dönülmesi
Katlanabilir ayırıcıları kullanma Kullanılmayan bölmelerin kapatılması ve grafik alanının genişletilmesi
Tam ekran canlı grafik düzeni SCADA monitöründe sürekli canlı trend izleme ortamı oluşturulması
Sonuç: Veri açıklamaları doğru SCADA verisinin seçilmesini kolaylaştırırken, katlanabilir ayırıcılar grafik çalışma alanının etkin kullanılmasını sağlar. Birlikte kullanıldıklarında EOS Grafik Paneli, işletme ihtiyaçlarına göre düzenlenebilen ve SCADA monitöründe sabit canlı grafik izleme ekranı olarak kullanılabilen esnek bir çalışma ortamına dönüşür.
