Veri Ambarına Erişim

Grafik oluşturulduktan sonra grafik görüntüleme alanının üst kısmında bulunan VERİ AMBARI sekmesine tıklanarak grafikle ilgili sayısal verilere erişilebilir.

  1. EOS Grafik Panelinde incelemek istediğiniz veriler için grafiği oluşturun.
  2. Grafik görüntüleme alanının üst kısmında bulunan VERİ AMBARI sekmesini bulun.
  3. VERİ AMBARI sekmesine tıklayın.
  4. Açılan bölümde mevcut grafiğe ait sayısal veri tablosunu inceleyin.

Temel ilişki: Veri Ambarı ayrı bir veri oluşturma ekranı değildir. Grafik Panelinde o anda çizilmiş olan grafiğin dayandığı sayısal verilerin tablo görünümünü sağlar.

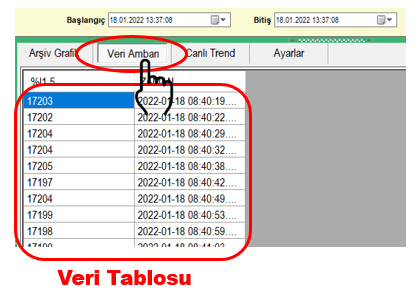

Sayısal Verilerin Tablo Olarak İncelenmesi

VERİ AMBARI sekmesi altında, o anki grafiğe ait sayısal veri değerleri tablo formatında gösterilir. Grafik görünümü proses değerlerinin zaman içerisindeki değişimini hızlı biçimde anlamayı sağlarken, tablo görünümü aynı bilgilerin sayısal olarak daha ayrıntılı incelenmesine olanak verir.

Görünüm Sağladığı bilgi Kullanım amacı
Grafik Verilerin zaman içerisindeki görsel değişimi ve trendi. Genel eğilimlerin ve değişimlerin hızlı değerlendirilmesi.
Veri Ambarı Grafiği oluşturan sayısal veri değerleri. Değerlerin tablo halinde ayrıntılı incelenmesi ve dışarı aktarılması.

Bu nedenle Veri Ambarı, grafik analizinin sayısal doğrulama ve veri inceleme aşamasını destekleyen tamamlayıcı bir görünüm olarak değerlendirilebilir.

Verilerin CSV Olarak Kaydedilmesi

Veri Ambarında görüntülenen tablo, CSV OLARAK KAYDET butonu kullanılarak metin tabanlı bir dosya olarak dışarı aktarılabilir. Böylece grafik verileri yalnızca EOS Grafik Paneli içerisinde görüntülenmekle kalmaz, kullanıcı tarafından başka uygulamalarda da kullanılabilecek bir veri dosyasına dönüştürülebilir.

  1. VERİ AMBARI sekmesini açın.
  2. Grafiğe ait sayısal veri tablosunu kontrol edin.
  3. CSV OLARAK KAYDET butonuna tıklayın.
  4. Dosyanın kaydedileceği konumu ve dosya adını belirleyerek kayıt işlemini tamamlayın.

CSV kullanım amacı: Dışarı aktarılan veri; tablo tabanlı analiz, raporlama, arşivleme veya farklı yazılımlarda yeniden değerlendirme amacıyla kullanılabilir.

Grafik ve Veri Ambarının Birlikte Kullanılması

Grafik Panelinde en verimli inceleme yöntemlerinden biri, grafik görünümü ile Veri Ambarı görünümünü birlikte değerlendirmektir. Grafik, verinin davranışını ve trendini hızlı biçimde ortaya koyarken, Veri Ambarı aynı grafiğin arkasındaki sayısal değerlerin ayrıntılı olarak kontrol edilmesini sağlar.

Önerilen inceleme yaklaşımı:

  1. Öncelikle grafiği kullanarak genel trendi inceleyin.
  2. Dikkat çeken değişim veya zaman aralıklarını belirleyin.
  3. VERİ AMBARI sekmesine geçerek ilgili sayısal değerleri kontrol edin.
  4. Gerekirse verileri CSV olarak kaydedip daha ayrıntılı analizlerde kullanın.

Bu yaklaşım, görsel trend analizini sayısal veri incelemesiyle birleştirerek SCADA verilerinin daha kapsamlı değerlendirilmesine yardımcı olur.

Özet

Veri Ambarı, EOS SCADA Grafik Panelinde oluşturulan grafiğe ait sayısal verilerin tablo halinde incelenmesini sağlayan tamamlayıcı bir çalışma alanıdır. Kullanıcı bu sekme üzerinden grafik verilerini görsel trendden bağımsız olarak sayısal biçimde değerlendirebilir.

CSV OLARAK KAYDET özelliği sayesinde tablo halinde görüntülenen veriler dışarı aktarılabilir. Böylece EOS Grafik Paneli, yalnızca grafiksel izleme aracı olarak değil, SCADA verilerinin incelenmesi ve farklı ortamlarda kullanılmak üzere dışarı aktarılması için de işlevsel bir analiz ortamı sunar.
