RENKLİ GÖSTERGE Hakkında

EXTRA_SHAPES, EOS SCADA ekranlarında bir veriyi veya açıklayıcı metni görsel bir nesne içerisinde sunmak için tasarlanmıştır. Kontrolün temel yaklaşımı, veri gösterimini şekil tasarımıyla birleştirmektir.

Bir SCADA ekranında aynı veri, tasarım ihtiyacına göre farklı bir geometrik biçim içerisinde gösterilebilir. Şeklin rengi, kenarlığı, çizgi biçimi, köşe yapısı, saydamlığı ve renk geçişi ayrı ayrı yapılandırılarak ekranın görsel hiyerarşisi oluşturulabilir.

Temel yaklaşım: RENKLİ GÖSTERGE, klasik bir sayısal gösterge yerine verinin görsel bir nesneyle ilişkilendirilmesini sağlar. Bu nedenle özellikle durum, bölge, ekipman, proses adımı veya dikkat gerektiren bilgi alanlarının görsel olarak ayrıştırılmasında kullanılabilir.


Genel Özellikler

RENKLİ GÖSTERGE'nin temel yapılandırma özellikleri aşağıdaki tabloda verilmiştir. Bu özellikler kontrol tipini, güncelleme aralığını, ondalık gösterimi, genel renkleri ve yazı tipini belirler.

Özellik EOS Türkçe Karşılığı Varsayılan Açıklama
UCType Kontrol Tipi EXTRA_SHAPES RENKLİ GÖSTERGE kullanıcı kontrolünün tipini tanımlar.
UpdateInterval Güncelleme Aralığı 1000 ms Kontrolün güncelleme aralığını belirler.
DecimalPoint Ondalık Hane 0 Sayısal değerin gösteriminde kullanılacak ondalık hane sayısını belirler.
UCBackColor Kontrol Arka Renk RGB(255,255,255) Kontrolün genel arka plan rengini belirler.
UCForeColor Kontrol Yazı Rengi Black Kontrolün genel yazı/ön plan rengini belirler.
UCFont Kontrol Yazı Tipi Arial Narrow, 12 pt, Bold Kontrolün temel yazı tipi özelliklerini belirler.

Şekil Türleri — Seçenekler Kümesi

ShapeType özelliği, verinin görüntüleneceği temel geometrik biçimi belirler. Seçenekler Kümesi, basit geometrik şekillerden özel şekillere kadar geniş bir görsel çeşitlilik sunar.

▢
Yuvarlatılmış Dikdörtgen
Roundedrectangle
◆
Elmas
Diamond
●
Elips
Ellipse
▲
Yukarı Üçgen
Triangleup
▼
Aşağı Üçgen
Triangledown
◀
Sola Üçgen
Triangleleft
▶
Sağa Üçgen
Triangleright
◈
Kuzey Doğu Balon
Ballonne
◈
Güney Doğu Balon
Ballonse
◈
Kuzey Batı Balon
Ballonnw
◈
Güney Batı Balon
Ballonsw
⬡
Özel Çokgen
Custompolygon
◕
Özel Pasta
Custompie
▣
Cam
Glass

Şekil Metni

ShapeText özelliği, şekil üzerinde gösterilecek metnin tanımlanmasını sağlar. Böylece geometrik nesne yalnızca dekoratif bir unsur olarak kalmaz; veriyle ilişkili açıklama, durum veya kısa bilgi için de kullanılabilir.

Örnek: Bir ekipman durumunu göstermek için şeklin üzerinde DEVREDE, BEKLEMEDE veya benzeri proje tanımlı bir metin kullanılabilir. Metnin gerçek kaynağı ve dinamik olarak nasıl oluşturulduğu verilen kaynak kodunda ayrıca tanımlanmamıştır.

Kenarlık ve Çizgi Ayarları

RENKLİ GÖSTERGE'nin dış görünümü kenarlık rengi, kenarlık stili, çizgi biçimi, çizgi genişliği ve kenarlığın görüntülenmesi gibi özelliklerle yapılandırılabilir.

Özellik EOS Türkçe Karşılığı Varsayılan Açıklama
BorderColor Kenarlık Rengi RGB(255,0,0) Şeklin kenarlığında kullanılacak rengi belirler.
BorderStyle Kenarlık Stili None Kenarlığın temel çerçeve stilini belirler.
BorderLineStyle Çizgi Şekli Solid Kenarlık çizgisinin çizim biçimini belirler.
BorderWidth Kenarlık Genişliği 3 Kenarlık çizgisinin genişliğini belirler.
DisplayBorder Kenarlığı Görüntüle true Kenarlığın görüntülenip görüntülenmeyeceğini belirler.

Kenarlık Stili — Seçenekler Kümesi

Seçenekler Kümesi Türkçe
None Yok
Fixedsingle Tek Sabit
Fixed3d Sabit 3 Boyutlu

Çizgi Biçimi — Seçenekler Kümesi

Seçenekler Kümesi Türkçe
Solid Kesintisiz Çizgi
Dash Kısa Çizgili
Dot Noktalı Çizgi
Dashdot Kısa Çizgi Nokta
Dashdotdot Kısa Çizgi Nokta Nokta
Custom Özel

Köşe Biçimi ve Eğrilik

CurveMode ve Curvature özellikleri, destekleyen şekillerde köşe bölgelerinin nasıl biçimlendirileceğini ve eğrilik miktarını belirlemek için kullanılır.

Özellik EOS Türkçe Karşılığı Varsayılan Açıklama
CurveMode Eğri Modu None Şeklin hangi köşe bölgelerinde eğrilik uygulanacağını belirleyen Seçenekler Kümesini kullanır.
Curvature Eğrilik 1 Şeklin eğrilik değerini belirler.

Not: SHSekilTuru içerisinde çok sayıda köşe kombinasyonu tanımlanmıştır. Bunlar; tek köşe, iki köşe, üç köşe veya tüm köşeler gibi farklı eğrilik bölgelerinin seçilebilmesini sağlar.

Saydamlık ve Renk Geçişi

RENKLİ GÖSTERGE'nin görsel karakterini oluşturan en önemli özelliklerden biri, merkez ve çevre renkleriyle birlikte saydamlık ve gradyan yönünün yapılandırılabilmesidir.

Özellik EOS Türkçe Karşılığı Varsayılan Açıklama
Opacity Opaklık 25 Şeklin saydamlık/opaklık değerini belirler.
CenterColor Merkez Rengi RGB(255,0,0) Renk geçişinin merkez tarafında kullanılacak rengi belirler.
SurroundColor Surround Renk RGB(0,255,255) Şeklin çevresinde kullanılacak rengi belirler.
GradientMode Gradyan Modu None Renk geçişinin kullanılıp kullanılmayacağını ve kullanılıyorsa yönünü belirler.

Gradyan Modu — Seçenekler Kümesi

Seçenekler Kümesi Türkçe Kullanım
None Yok Gradyan kullanılmaz.
Horizontal Yatay Renk geçişi yatay yönde uygulanır.
Vertical Dikey Renk geçişi dikey yönde uygulanır.
ForwardDiagonal İleri Çapraz Renk geçişi ileri çapraz yönde uygulanır.
BackwardDiagonal Geri Çapraz Renk geçişi geri çapraz yönde uygulanır.
SCADA VERİSİ

SCADA Ekran Tasarımında Kullanım

Endüstriyel HMI/SCADA yazılımlarında grafik nesneleri prosesin görsel olarak anlaşılmasını destekleyen temel tasarım elemanlarıdır. Rockwell FactoryTalk View, geometrik ve serbest çizim nesnelerini proses ve faaliyetlerin görsel temsili için kullanır ve bu nesnelere gerçek zamanlı veriyle ilişkili animasyonlar bağlanabilir. Siemens WinCC de temel grafik nesneleri ve sembol kütüphaneleri üzerinden ekranların görsel olarak oluşturulmasını destekler. citeturn0search0turn0search13

Bu genel yaklaşım içinde EXTRA_SHAPES'in farkı, EOS SCADA içerisinde verinin görsel şekillendirmesini tek bir kullanıcı kontrolünün özellikleriyle bir araya getirmesidir. Şekil seçimi, renkler, kenarlık, çizgi, köşe ve gradyan ayarları aynı nesnenin görsel kimliğini oluşturur.

Durum Göstergeleri

Çalışıyor, bekliyor, devre dışı veya proje tarafından tanımlanan diğer proses durumlarının farklı şekil ve renklerle ayrıştırılması.

Proses Bilgileri

Ölçüm veya durum bilgisinin klasik metin alanlarından farklı bir görsel nesne içinde sunulması.

Alarm ve Uyarı Alanları

Operatörün dikkatini çekmesi gereken bilgilerin belirgin şekil ve renk kombinasyonlarıyla öne çıkarılması.

Ekipman Durumu

Pompa, vana, motor veya diğer ekipmanların proje tasarımına uygun görsel işaretlerle temsil edilmesi.

Proses Bölgeleri

SCADA ekranındaki farklı fonksiyon veya proses bölgelerinin görsel olarak ayrıştırılması.

Özel Ekran Tasarımları

Standart gösterge biçimlerinden farklı, kuruma veya projeye özgü görsel bilgi bloklarının oluşturulması.

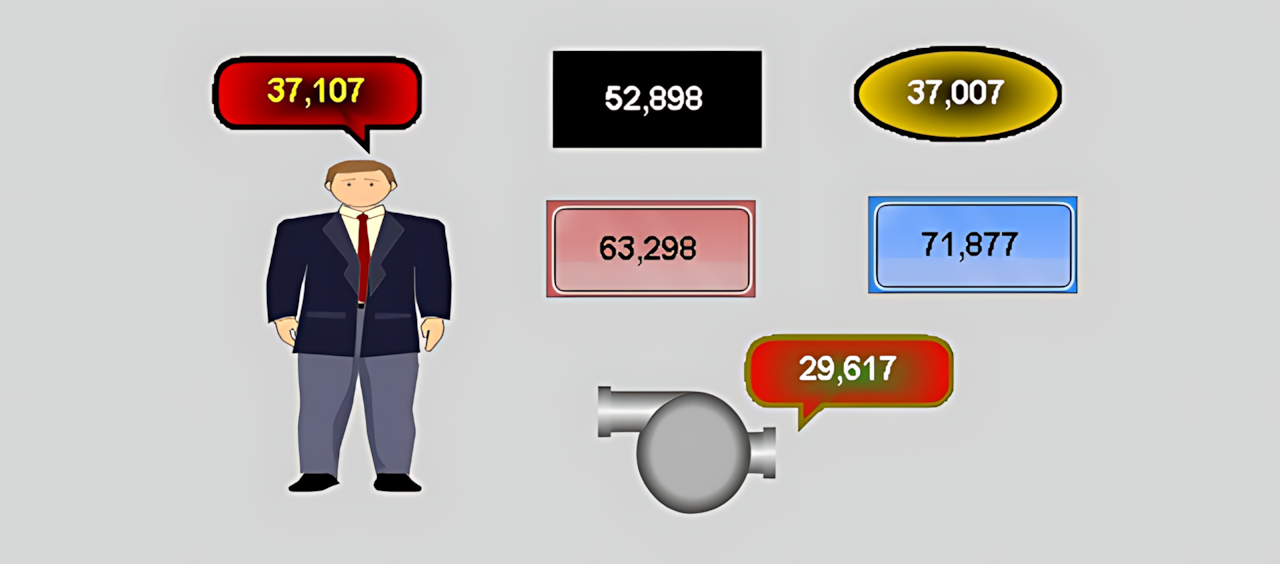

Örnek Görsel Yaklaşım

Bir proses değerini göstermek için aynı kontrolün farklı görsel kimliklerde kullanılabileceği düşünülebilir. Örneğin normal işletme bilgisinde yuvarlatılmış dikdörtgen, yön bilgisi gereken bir durumda üçgen, özel bir durum alanında elmas veya elips tercih edilebilir. Renk ve gradyan özellikleri ise bu nesnelerin ekran içerisindeki görsel ayrımını güçlendirebilir.

Tasarım ilkesi: Görsel biçim, yalnızca estetik amaçla değil, operatörün bilgiyi daha hızlı ayırt etmesini destekleyecek şekilde kullanılmalıdır. Aynı anlamı taşıyan durumlarda tutarlı şekil ve renk kullanımı, ekranın öğrenilebilirliğini ve görsel bütünlüğünü artırabilir.

Sonuç

RENKLİ GÖSTERGE (EXTRA_SHAPES), EOS SCADA ekranlarında veriyi yalnızca metinsel veya sayısal biçimde göstermek yerine, farklı geometrik biçimler ve zengin görsel özelliklerle sunmaya yönelik esnek bir kullanıcı kontrolüdür.

Şekil türleri, kenarlık, çizgi biçimi, eğrilik, saydamlık, renk ve gradyan seçeneklerinin birlikte kullanılması sayesinde aynı temel kontrol, farklı SCADA ekran tasarımlarına uyarlanabilir. Bu yönüyle EXTRA_SHAPES, proses verisinin görsel hiyerarşi içerisinde daha belirgin ve proje tasarımına uygun biçimde sunulmasına yardımcı olur.
