GRAFİK

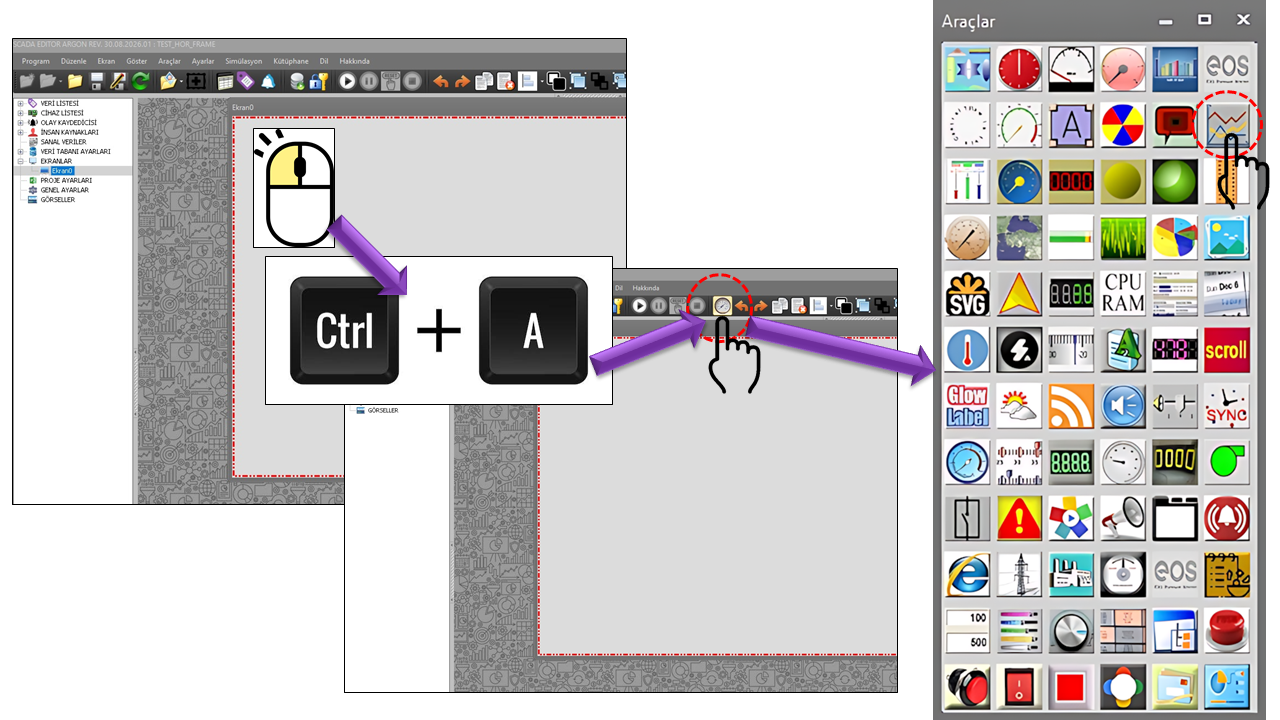

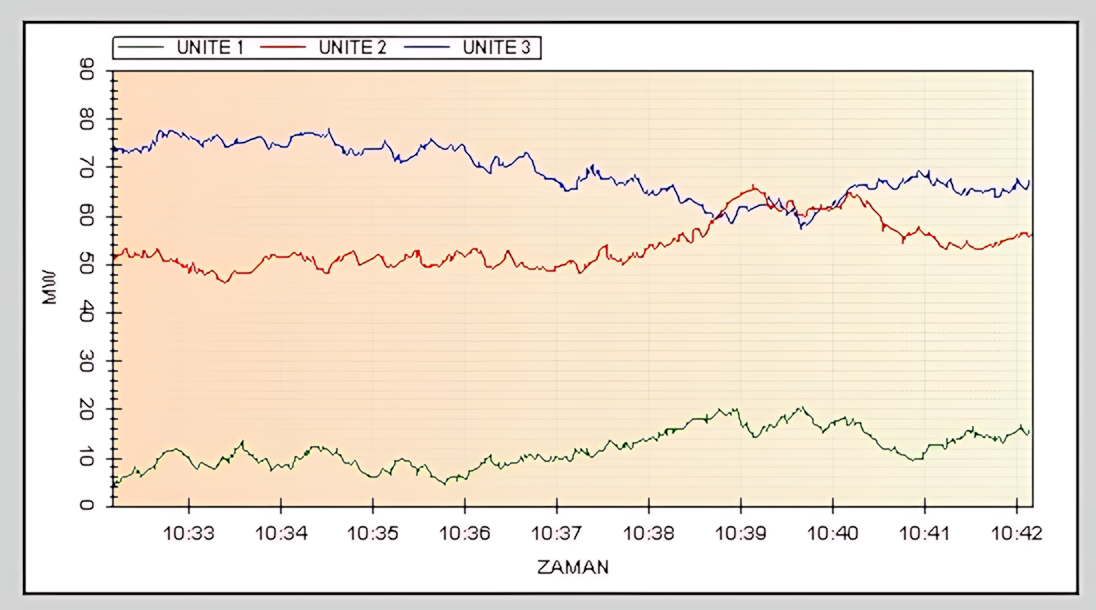

GRAFİK, SCADA ekranında anlık değerin yanında değerin zaman içerisindeki değişimini görmeyi sağlar. Operatör böylece yalnızca “şu an kaç?” sorusunu değil, “nasıl değişiyor?” sorusunu da aynı ekran üzerinden inceleyebilir.

GRAPH_DATA_COLLECTION yapısı, aynı grafik üzerinde birden fazla veri serisinin tanımlanmasını sağlar. Her veri için aktiflik, çizgi rengi, çizgi genişliği, çizgi stili, Y ekseni, başlık ve satır kimliği ayrı ayrı yapılandırılabilir.

GRAFİK'in önemli özelliklerinden biri, grafik veri seçiminin SCADA RUNTIME sırasında değiştirilebilecek şekilde yapılandırılabilmesidir. Bu özellik, grafik alanının tek bir sabit veri grubuna bağlı kalmadan farklı inceleme amaçları için kullanılmasını sağlar.

Bu nedenle GRAFİK kullanıcı kontrolü, proses ekranında grafik bilgisinin doğrudan gerekli olduğu yerlerde kullanılmalıdır. Ayrıntılı trend incelemeleri için EOS SCADA RUNTIME içinde bu amaçla hazırlanmış GRAFİK PANELİ özelliği tercih edilebilir. Grafik yalnızca “ekranda grafik olsun” amacıyla eklenmemelidir.

Endüstriyel HMI/SCADA trend uygulamalarında da gömülü trendler ile ayrıntılı trend araçlarının ayrı amaçlarla kullanıldığı görülür. Rockwell dokümantasyonu gerçek zamanlı/geçmiş veri, çoklu pen, zoom/pan ve Runtime yapılandırması gibi özellikleri; ayrıca daha büyük veri tamponlarının daha fazla sistem kaynağı gerektirebildiğini açıklar.

TimeInterval, grafiğin görüntülediği zaman penceresini belirler.

Her grafik verisi GRAPH_DATA_COLLECTION üzerinden ayrı özelliklere sahiptir.

GRAFİK kullanıcı kontrolünün temel çalışma özellikleri aşağıdaki tabloda verilmiştir.

Farklı ölçeklere sahip veri serilerinin aynı grafikte okunabilir biçimde gösterilmesi için birden fazla eksen yapılandırılabilir.

Grafiğin okunabilirliği ana/küçük ızgara, dolgu, başlık ve açıklama yazısı özellikleriyle düzenlenebilir.

GRAFİK yalnızca çizgileri göstermek için değil, grafiği incelemek için de kullanılabilir.

Endüstriyel trend kontrollerinde nokta değeri, zoom ve pan gibi Runtime inceleme yetenekleri yaygındır. Rockwell trend dokümantasyonu nokta üzerinde değer çubuğu ve zoom/pan işlemlerini; Siemens WinCC Unified ise trend alanının seçilerek yakınlaştırılmasını dokümante etmektedir. citeturn0search8turn0search45

LegendLocation ile grafik açıklamalarının farklı konumlarda gösterilmesi sağlanabilir.

GRAFİK, grafik bilgisinin doğrudan proses ekranındaki diğer bilgilerle birlikte görülmesinin fayda sağladığı durumlarda kullanılmalıdır.

1. Grafiği amaçlı kullanın: dekoratif amaçla eklemeyin.
2. Veri sayısını sınırlayın: gerçekten karşılaştırılması gereken serileri seçin.
3. Y1/Y2 eksenlerini dikkatli kullanın: farklı ölçekleri anlaşılır biçimde ayırın.
4. Zaman aralığını ihtiyaca göre seçin: gereksiz uzun pencerelerden kaçının.
5. Çok sayıda grafiği aynı ekrana yığmayın: ayrıntılı analiz için GRAFİK PANELİ'ni kullanın.
6. Runtime veri seçimini değerlendirin: farklı inceleme ihtiyaçları varsa yapılandırılabilir grafik yaklaşımından yararlanın.

GRAFİK, EOS SCADA ekranlarını canlı proses eğilimlerinin görülebildiği analitik alanlara dönüştüren güçlü bir kullanıcı kontrolüdür. Çok sayıda verinin tek grafik üzerinde gösterilebilmesi, Y1/Y2 eksenleri, zaman aralıkları, gösterge, ızgara, dinamik veri ve Runtime veri seçimi gibi özellikler kontrolü esnek hale getirir.

Bununla birlikte çok sayıda GRAFİK kontrolü, çok sayıda veri serisi ve gereğinden uzun zaman aralıkları Runtime üzerindeki işlem/çizim yükünü artırabilir. Ayrıntılı trend incelemeleri için EOS SCADA'nın GRAFİK PANELİ özelliğinin kullanılması ekranları sade tutarken analiz ihtiyacını karşılayabilir.
