LB BASİT GÖSTERGE

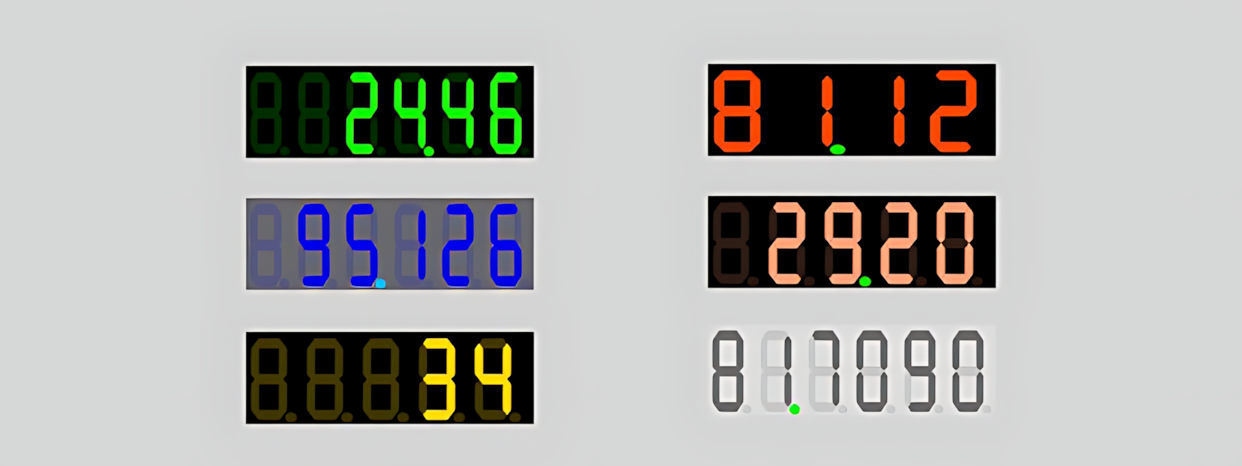

Dijital sayısal göstergeler, SCADA ekranlarında proses değerinin doğrudan okunmasını sağlayan temel görsel bileşenlerdendir. LBBASIT_GOSTERGE bu yaklaşımı segment tabanlı bir sayısal gösterim biçiminde sunar. Özellikle kompakt ekran alanlarında, ölçüm değerinin hızlı okunmasının önemli olduğu noktalarda sade bir gösterim oluşturur.

Kontrol yalnızca “bir sayı göstermek” amacıyla kullanılmak zorunda değildir. Eşik kullanımı ile değer belirlenen seviyelere ulaştığında gösterim rengi değiştirilebilir; yanıp sönme ile dikkat gerektiren bir durum görsel olarak öne çıkarılabilir. Böylece her değişiklik için ayrı bir alarm tanımı oluşturmadan, değer göstergesinin kendisine ek durum bilgisi kazandırılabilir.

Kontrol, bağlı proses değerini belirlenen biçimlendirme kurallarına göre dijital segment yapısında gösterir. Bunun üzerine eşik, renk ve yanıp sönme davranışları uygulanabiliyorsa, gösterilen rakam aynı zamanda değerin hangi işletme bölgesinde bulunduğuna ilişkin görsel bir ipucu taşıyabilir.

UseThreadhold etkinleştirildiğinde iki ayrı eşik seviyesi tanımlanabilir. Her eşik için ayrı bir renk seçilmesi, sayısal değerin yalnızca rakam olarak değil, işletme durumu olarak da algılanmasını kolaylaştırır.

UseBlink etkinleştirildiğinde gösterim yanıp sönme davranışı kazanabilir. BlinkSpeed bu davranışın hızını belirler. Böylece değer değişiminin kendisine ek olarak, operatörün dikkatini çekmesi gereken bir durum hareketli görsel işaret ile öne çıkarılabilir.

LBBASIT_GOSTERGE ayrıca UseSoundWarning özelliği ile sesli uyarı yaklaşımını da destekler. Bu özellik etkinleştirildiğinde, gösterilen değerin oluşturduğu durum için görsel gösterime ek olarak sesli bir uyarı kullanılabilir. Böylece operatör yalnızca ekrandaki renk, eşik veya yanıp sönme davranışına değil, aynı zamanda işitsel bir uyarıya da başvurabilir.

UseFastGraph etkinleştirildiğinde kontrolün alt köşesinde küçük bir grafik simgesi bulunur. Fare bu simgenin üzerine getirildiğinde, seçilen zaman aralığına ait veri için hızlı bir grafik görüntülenir; fare simgeden uzaklaştırıldığında grafik kapanır. Böylece operatör, ayrı bir trend ekranına geçmeden mevcut değerin yakın geçmişteki davranışını hızlıca kontrol edebilir.

LBBASIT_GOSTERGE, özellikle ekranda çok sayıda analog veya hesaplanmış değerin kompakt biçimde gösterilmesi gereken SCADA sayfalarında değerlendirilebilir. Sayısal değer doğrudan okunurken, eşik renkleri ve isteğe bağlı yanıp sönme özellikleri değerin işletme açısından dikkat gerektiren bir bölgede olup olmadığına ilişkin ek bir görsel katman sağlayabilir.

Aşağıdaki özellikler, kontrolün temel sayısal gösterim yapısını, görünümünü, eşik davranışını, uyarı mekanizmasını ve hızlı grafik özelliğini yapılandırır.

Hızlı grafik, operatörün bir değerin geçmiş davranışını hızlıca görmesini sağlayan yardımcı bir özelliktir. Ancak çok sayıda kullanıcı kontrolünde aynı anda gereksiz hızlı grafik mekanizmalarının etkinleştirilmesi, özellikle yoğun ekranlarda ek işlem yükü oluşturabilir.

LBBASIT_GOSTERGE, sade dijital segment yapısını yalnızca anlık sayısal değer göstermek için değil, değerin işletme durumunu görsel olarak desteklemek için de kullanabilen kompakt bir SCADA kullanıcı kontrolüdür.

İki seviyeli eşik renkleri, yanıp sönme ve Hızlı Grafik özellikleri birlikte değerlendirildiğinde, küçük bir ekran alanı içerisinde hem anlık değeri hem de değerin durumu ve yakın geçmişteki davranışı hakkında ek bilgi sunulabilir.
