Gösterge Görünümü

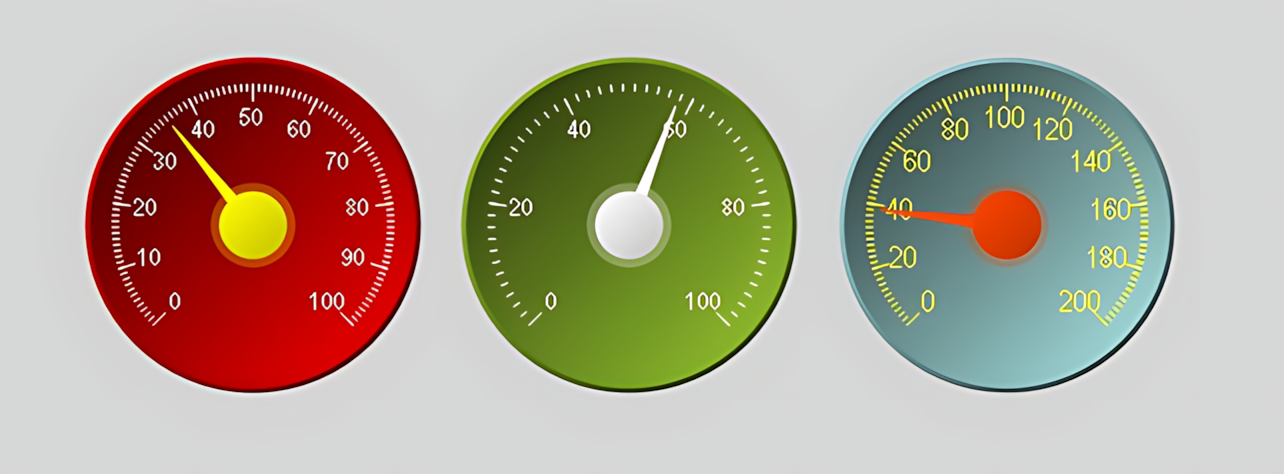

Tipik analog gösterim yapısı

LB_GOSTERGE, bir proses değerinin dairesel bir ölçek üzerinde iğne aracılığıyla gösterilmesini sağlayan analog gösterge yapısına sahiptir. Ölçek, bölümler ve iğne birlikte çalışarak sayısal bir değerin görsel olarak hızlı biçimde okunmasına olanak verir.

Göstergenin renkleri ve görsel özellikleri sabit değildir. Kontrolün özellikleri üzerinden ölçek rengi, iğne rengi ve diğer gösterim ayarları değiştirilebilir. Bu nedenle kontrol, farklı SCADA ekran tasarımlarına ve farklı proses değerlerinin gösterim ihtiyaçlarına uyarlanabilir.

Bu tip gösterimler özellikle operatörün mevcut değeri, değer aralığını ve değerin ölçek üzerindeki konumunu tek bakışta değerlendirmesinin istendiği proses ekranlarında kullanılabilir.

SCADA İçin Kullanım Alanları

LB_GOSTERGE, sürekli değişen analog proses değerlerinin dairesel bir ölçek üzerinde hızlı ve sezgisel biçimde izlenmesi amacıyla kullanılabilir. Özellikle bir değerin belirlenen minimum ve maksimum aralık içindeki konumunun operatör tarafından kolayca fark edilmesinin önemli olduğu SCADA ekranlarında değerlendirilebilir. Kullanım alanı belirli bir proses değişkeniyle sınırlı değildir; ölçek ve iğne özellikleri farklı analog değerlerin gösterimine uyarlanabilir.


Sıcaklık

Fırın, kazan, proses hattı, tank veya makine sıcaklığının belirlenen çalışma aralığı içinde izlenmesinde kullanılabilir.

Basınç

Hat, tank veya ekipman basıncı gibi analog değerlerin hızlı ve sezgisel biçimde gösterilmesini sağlar.

Debi

Sıvı veya gaz debisinin proses çalışma aralığındaki konumunu dairesel ölçek üzerinden izlemek için kullanılabilir.

Güç ve Yük

Elektriksel güç, yük oranı veya benzeri sürekli analog değişkenlerin operatöre görsel olarak sunulmasında kullanılabilir.

Devir / Hız

Motor, pompa, türbin veya benzeri ekipmanlarda devir sayısı ve hız gibi analog değerlerin gösterimi için uygundur.

Proses Değerleri

Minimum ve maksimum sınırları olan farklı sürekli proses değişkenleri için genel amaçlı analog gösterge olarak değerlendirilebilir.

Çalışma Mantığı

LB_GOSTERGE bir ayar veya kumanda elemanı değil, görüntüleme amaçlı analog gösterge yaklaşımındadır. Veri değeri kontrolcüden veya bağlı veri kaynağından geldikçe gösterge güncellenir ve iğne yeni değere karşılık gelen konuma taşınır.

1. Veri değeri okunur
2. Min–Maks aralığı belirlenir
3. Değer ölçek üzerinde konumlandırılır
4. İğne açısı güncellenir
5. Operatör değeri görsel olarak izler

Görüntüleme odaklı kullanım

Bu kontrolün temel amacı analog değeri görselleştirmektir. Bir proses değişkenini değiştirmeye yönelik operatör komutu veya ayar işlemi için kullanılmamalıdır; böyle bir ihtiyaç varsa ayrıca yetkilendirme ve komut yönetimi bulunan uygun bir kumanda kontrolü kullanılmalıdır.

Ölçek Yapısı

Min Değer ve Maks Değer göstergenin temsil ettiği analog ölçüm aralığını belirler. Bu aralık, iğnenin hareket edeceği ölçeğin alt ve üst sınırlarını oluşturur.

Özellik Görevi
Min Değer Gösterge ölçeğinin alt sınırını belirler.
Maks Değer Gösterge ölçeğinin üst sınırını belirler.
Ölçek Bölümleri Ana ölçek üzerindeki bölüm düzenini belirler.
Ölçek Alt Bölümleri Ana bölümler arasındaki daha küçük ölçek işaretlerinin düzenini belirler.

Değiştirilebilir Özellikler

LB_GOSTERGE'nin yapılandırılması az sayıda ancak doğrudan görsel okuma deneyimini etkileyen özellik üzerinden gerçekleştirilir. Bu nedenle kontrol, farklı proses değişkenleri için sade biçimde yeniden yapılandırılabilir.

Özellik Değer Açıklama
Kontrol Tipi LB_GOSTERGE Kullanıcı kontrolünün tipini belirtir.
Güncelleme Aralığı 1000 ms Göstergenin veri güncelleme periyodunu belirtir.
Ondalık Hane 0 Sayısal değer gösterimindeki ondalık hane sayısını belirler.
Kontrol Arka Renk Transparent Kontrolün arka plan rengini belirler.
Kontrol Yazı Rengi Red Kontrolün yazı rengini belirler.
Kontrol Yazı Tipi Arial Narrow 6.75 Kontrol içinde kullanılan yazı tipini belirler.
Min Değer 0 Ölçeğin minimum değerini belirler.
Maks Değer 100 Ölçeğin maksimum değerini belirler.
Ölçek Rengi White Dairesel ölçeğin rengini belirler.
Ölçek Alt Bölümleri 10 Ölçek bölümleri arasındaki alt işaretlerin sayısını belirler.
Ölçek Bölümleri 11 Ana ölçek bölüm sayısını belirler.
İğne Rengi Yellow Mevcut değeri gösteren iğnenin rengini belirler.

Farklı Proseslere Uyarlama

Aynı gösterge yapısı farklı mühendislik birimleriyle kullanılabilir. Burada önemli olan, Min Değer ve Maks Değer aralığının gerçek proses aralığına uygun seçilmesidir.

Proses Değişkeni Örnek Ölçek Görsel amaç
Sıcaklık 0 – 200 °C Mevcut sıcaklığın çalışma aralığındaki konumunu hızlı okumak.
Basınç 0 – 16 bar Basınç seviyesini analog kadran üzerinde izlemek.
Debi 0 – 100 m³/h Akış miktarının anlık konumunu görmek.
Devir 0 – 3000 rpm Makine devrini analog gösterge biçiminde izlemek.
Yük Oranı 0 – 100 % Yük seviyesini yüzdelik ölçek üzerinde göstermek.

SCADA Ekran Tasarımında Önerilen Yaklaşım

Uygun Ölçek

Minimum ve maksimum değerler gerçek proses çalışma aralığını anlamlı biçimde temsil etmelidir.

Okunabilirlik

İğne, ölçek ve arka plan arasında yeterli görsel ayrım bırakılmalı; çok küçük gösterge kullanımından kaçınılmalıdır.

Tamamlayıcı Bilgi

Önemli proses değerlerinde dairesel gösterge, gerektiğinde sayısal değer veya birim bilgisiyle desteklenebilir.

Sonuç

LB_GOSTERGE, klasik dairesel kadran görünümünü EOS SCADA ekranlarına taşıyan, analog proses değerlerinin ölçek ve iğne ilişkisi üzerinden hızlı okunmasını sağlayan bir gösterge alternatifidir.

Min Değer, Maks Değer, Ölçek Rengi, Ölçek Alt Bölümleri, Ölçek Bölümleri ve İğne Rengi gibi özellikler sayesinde aynı temel gösterim farklı proses değişkenlerine uyarlanabilir.

Ana fikir

Sayısal proses değeri → dairesel ölçek → iğne konumu → hızlı görsel algılama.
