LEDBULB Hakkında

LEDBULB, sayısal bir proses değerinin tamamını operatöre göstermek yerine, o değerin belirli bir koşulu karşılayıp karşılamadığını veya hangi durum aralığında bulunduğunu tek bakışta anlaşılabilecek bir LED davranışına dönüştürmek için kullanılır.


Bu yaklaşım özellikle büyük SCADA ekranlarında değerlidir. Operatörün her noktadaki sayısal değeri okumak yerine, önemli durumları renk, görünürlük veya yanıp sönme üzerinden hızlıca fark etmesi sağlanabilir. HMI/SCADA tasarımında renklerin canlı veri ve alarm durumlarını öne çıkarmak için kullanılması, endüstriyel HMI tasarım kılavuzlarında da vurgulanan bir yaklaşımdır.

LEDBULB
Veri → Durum → LED

Temel fikir

Sayısal veri doğrudan gösterilmek yerine anlamlı bir görsel duruma çevrilir: veri değişir → durum belirlenir → LED görünümü değişir.

LEDBULB'ün Güçlü Yanları

Hızlı Durum Algılama

Operatöre sayısal değeri okumadan önce prosesin belirlenen durumunu görsel olarak fark ettirir.

Üç Durum Rengi

State1Color, State2Color ve State3Color ile üç farklı durum için ayrı LED renkleri tanımlanabilir.

Alarm Davranışları

Yanıp sönme ve sesli uyarı gibi davranışlar, kritik durumların görsel ve işitsel olarak daha belirgin hale getirilmesini sağlar.

Koşullu Görünürlük

Sabit değer alarmında, veri belirlenen alt sınırın altında kaldığında LED'in gizlenmesi seçilebilir; koşul aşıldığında LED yeniden görünür hale gelir.

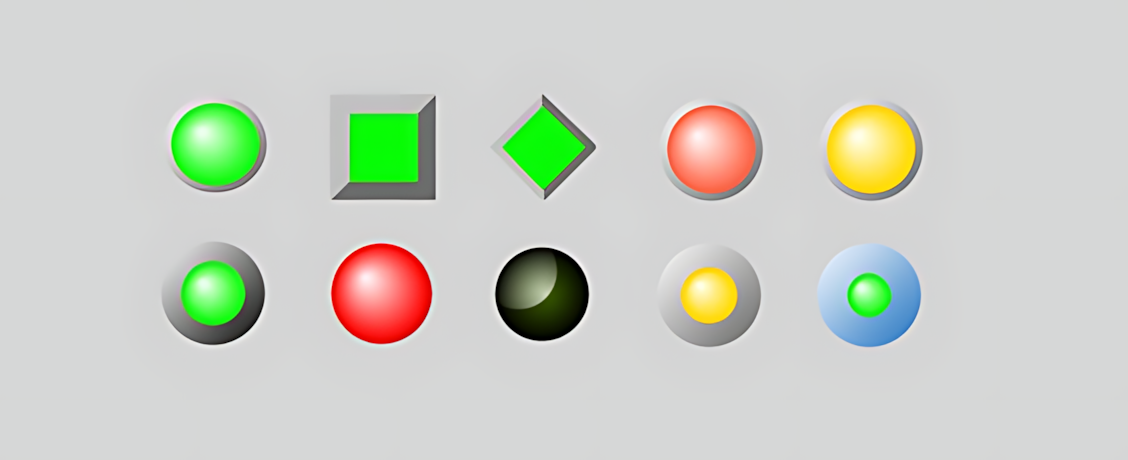

LED Görsel Yapısı

LEDBULB için LED şekli tek bir görünüme bağlı değildir. LBSekil Seçenekler Kümesi ile LED'in temel geometrisi değiştirilebilir. Böylece aynı veri mantığı, ekranın grafik tasarımına uygun farklı LED biçimleriyle sunulabilir.

Normal / Durum 1

State1Color

Durum 2

State2Color

Durum 3

State3Color

LED Şekilleri — Seçenekler Kümesi

Teknik Değer Türkçe Karşılığı Kullanım Amacı
Threedimention 3 Boyutlu LED'in üç boyutlu görsel yapısını kullanır.
Ellipse Elips Kompakt ve klasik LED/lamba görünümü sağlar.
Rectangle Dikdörtgen Durum kutusu veya dikdörtgen gösterim alanlarında kullanılabilir.
Diamond Elmas Özellikle ekipman sembolleri veya yönsel grafiklerde farklılaşmış durum işareti sağlar.

Görsel tasarım avantajı

LED şekli, renk ve alarm davranışı birbirinden bağımsız tasarım katmanları olarak düşünülebilir. Böylece aynı durum mantığı, farklı proses ekranlarında farklı görsel dillerle kullanılabilir.

Veri Durumu ve Alarm Türetme Yöntemleri

LEDBULB'ün en önemli özelliklerinden biri, bağlandığı verinin yalnızca "var/yok" şeklinde değerlendirilmek zorunda olmamasıdır. Seçilen AlarmType değerine göre veri, eşiklerle karşılaştırılarak LED'in açık/kapalı, renkli veya yanıp sönen bir duruma dönüşebilir.

Algoritmanın önemli ayrıntısı

Sağlanan çalışma algoritmasında üç renkli mod, Alt Sınır ve Orta Sınır üzerinden üç veri aralığı oluşturur: alt sınırın altı, alt sınır ile orta sınır arası ve orta sınırın üzeri. MaxValue özelliği kontrolün genel aralık tanımında bulunmakla birlikte, sağlanan çalışma kodundaki üç renkli karşılaştırmanın doğrudan kullandığı sınırlar bunlardır.

Renk 1
< Alt Sınır Renk 2
Alt–Orta Sınır Renk 3
≥ Orta Sınır
Bağlı Veri
→
Alarm Türü
→
Eşik Karşılaştırması
→
LED Durumu
→
Renk / Yanıp Sönme / Ses

Alarm Türleri ve LED Durumunun Türetilmesi

LEDBULB kontrolünün en güçlü özelliklerinden biri, bağlı verinin yalnızca okunup LED'in açılması veya kapanmasıyla sınırlı olmamasıdır. Alarm Türü seçimine göre aynı veri farklı değerlendirme yöntemlerinden geçirilebilir ve sonuçta LED'in görünürlüğü, rengi ve yanıp sönme davranışı değiştirilebilir.

Bu yapı sayesinde tek bir LED kontrolü; basit bir durum göstergesi, iki seviyeli renk göstergesi, üç seviyeli durum göstergesi veya kritik durumlarda yanıp sönen bir uyarı göstergesi olarak kullanılabilir. Ayrıca Sabit Değer Alarmı ile verinin yalnızca seviyesini değil, belirli bir süre boyunca değişip değişmediğini de izlemek mümkündür.

LEDBULB'de temel çalışma zinciri

Veri okunur → seçilen Alarm Türüne göre değerlendirilir → eşiklerle karşılaştırılır → LED durumu belirlenir → gerekiyorsa renk, yanıp sönme ve sesli uyarı uygulanır.

Normalwith2states — İki Durumlu LED

Normalwith2states, LEDBULB'ün en temel çalışma yöntemlerinden biridir. Bu yöntemde LED için temel olarak iki durum bulunur: LED'in kapalı olduğu durum ve LED'in açık olduğu durum.

Kontrole bağlanan veri Alt Sınır ile karşılaştırılır. Veri Alt Sınır'ın altında kaldığında LED kapalıdır. Veri Alt Sınır değerine ulaştığında veya bu değeri geçtiğinde LED açılır.

Veri < Alt Sınır
LED KAPALI
→
Veri ≥ Alt Sınır
LED AÇIK

Bu yöntem özellikle bir proses koşulunun gerçekleşip gerçekleşmediğini göstermek için uygundur. Örneğin bir ekipmanın çalıştığını belirleyen ölçüm değeri belirli bir seviyeye ulaştığında LED yanabilir.

Örnek kullanım

Bir pompanın çalışma durumunun akım değeri üzerinden izlenmesi durumunda, akım belirlenen Alt Sınır'ın altında iken LED kapalı tutulabilir. Akım bu sınırı geçtiğinde LED yanarak pompanın çalıştığını görsel olarak belirtebilir.

Coloredwith2states — İki Renkli LED

Coloredwith2states, iki durumlu yapıyı renk bilgisiyle zenginleştirir. LED her iki durumda da görünür kalabilir; ancak bağlı verinin bulunduğu aralığa göre farklı renkler kullanılır.

Veri Alt Sınır'ın altında olduğunda State1Color ile tanımlanan Renk 1 kullanılır. Veri Alt Sınır değerine ulaştığında veya bu değeri geçtiğinde ise State2Color ile tanımlanan Renk 2 kullanılır.

Veri < Alt Sınır
RENK 1
→
Veri ≥ Alt Sınır
RENK 2

Bu yaklaşım, LED'in yalnızca açık veya kapalı olmasından daha fazla bilgi taşımasını sağlar. Operatör LED'in yanıp yanmadığına ek olarak hangi durumda bulunduğunu renk üzerinden algılayabilir.

İki renkli durum mantığı

Renk 1 ve Renk 2 için kullanılacak renkler uygulamanın anlamına göre yapılandırılabilir. Böylece LEDBULB, örneğin düşük/yeterli, beklemede/çalışıyor veya normal/uyarı gibi iki durumlu görsel bildirimlerde kullanılabilir.

Coloredwith3states — Üç Renkli LED

Coloredwith3states, LEDBULB'ün daha ayrıntılı durum gösterimi sağlayan çalışma yöntemidir. Bu yöntemde iki eşik kullanılarak veri üç ayrı aralığa ayrılır ve her aralık için farklı bir LED rengi tanımlanabilir.

İlk sınır Alt Sınır, ikinci sınır ise Orta Sınır olarak değerlendirilir. Böylece veri; düşük durum, ara durum ve yüksek durum olmak üzere üç farklı çalışma bölgesine ayrılır.

Renk 1
Veri < Alt Sınır Renk 2
Alt Sınır ≤ Veri < Orta Sınır Renk 3
Veri ≥ Orta Sınır

Birinci aralıkta State1Color, ikinci aralıkta State2Color ve üçüncü aralıkta State3Color kullanılır. Böylece tek bir LED, üç farklı proses seviyesini aynı anda ayırt edebilecek görsel bir gösterime dönüşür.

Veri Aralığı LED Rengi Anlamlandırma
Veri < Alt Sınır State1Color Birinci durum
Alt Sınır ≤ Veri < Orta Sınır State2Color İkinci durum
Veri ≥ Orta Sınır State3Color Üçüncü durum

Bu yapı; proses sıcaklığı, basınç, seviye, yük, akım veya benzeri analog değerlerin üç kademeli durum özeti olarak gösterilmesinde kullanılabilir. Örneğin bir proses değeri normal bölgeden uyarı bölgesine geçtiğinde ikinci renk, kritik bölgeye ulaştığında ise üçüncü renk gösterilebilir.

Örnek — üç kademeli proses durumu

Sıcaklık değeri Alt Sınır'ın altında iken birinci renk, Alt Sınır ile Orta Sınır arasında ikinci renk, Orta Sınır ve üzerinde ise üçüncü renk kullanılabilir. Böylece operatör sıcaklığın hangi çalışma bölgesinde olduğunu sayısal değeri okumadan da hızlı biçimde fark edebilir.

Normalflashwith2states — İki Durumlu Yanıp Sönen LED

Normalflashwith2states, iki durumlu LED mantığını yanıp sönme davranışı ile birleştirir. Burada kritik veya belirlenen koşul oluştuğunda LED yalnızca açık hale gelmez; aynı zamanda yanıp sönerek operatörün dikkatini daha güçlü biçimde çekebilir.

Veri Alt Sınır'ın altında olduğunda LED kapalıdır. Veri Alt Sınır'a ulaştığında veya geçtiğinde LED aktif hale gelir ve yanıp sönme başlar.

Görsel vurgu

Bu çalışma biçiminde LED'in sabit yanması yerine hareketli bir görsel uyarı oluşturulur. Böylece özellikle operatörün dikkatini çekmesi gereken durumlar statik göstergeler arasında daha kolay fark edilebilir.

Coloredflashwith2states — İki Renkli ve Yanıp Sönen LED

Coloredflashwith2states, iki renkli durum mantığına yanıp sönme özelliğini ekler. Böylece LED'in bulunduğu durum hem renk hem de hareket ile ifade edilir.

Veri Alt Sınır'ın altında olduğunda LED State1Color ile sabit biçimde gösterilir. Veri Alt Sınır'a ulaştığında veya geçtiğinde LED State2Color'a geçer ve yanıp sönmeye başlar.

Alt Sınırın Altı
Renk 1 + SABİT
→
Eşik ve Üzeri
Renk 2 + YANIP SÖNME

Bu yapı özellikle ikinci durumun yalnızca farklı bir proses seviyesi değil, operatörün ayrıca dikkat etmesi gereken bir koşul olduğu uygulamalarda anlamlıdır.

Coloredflashwith3states — Üç Renkli ve Yanıp Sönen LED

Coloredflashwith3states, üç durumlu renk mantığının daha gelişmiş biçimidir. Veri üç farklı aralıkta üç farklı renkle gösterilir ve üçüncü durum ayrıca yanıp sönme davranışıyla vurgulanır.

Veri Alt Sınır'ın altında olduğunda birinci renk sabit olarak gösterilir. Veri Alt Sınır ile Orta Sınır arasında olduğunda ikinci renk sabit olarak gösterilir. Veri Orta Sınır'a ulaştığında veya geçtiğinde üçüncü renk etkinleşir ve LED yanıp sönmeye başlar.

Renk 1
Sabit Renk 2
Sabit Renk 3
Yanıp Sönüyor

Bu yöntem, üç seviyeli bir proses durumunun içinde özellikle üçüncü seviyenin daha yüksek görsel öncelikle gösterilmesini sağlar. Böylece operatör yalnızca durumun değiştiğini değil, en yüksek tanımlı durum bölgesine ulaşıldığını de hızlı biçimde fark edebilir.

Örnek — kritik seviye

Bir proses basıncında düşük bölge birinci renk, normal/uyarı bölgesi ikinci renk ve kritik basınç bölgesi üçüncü renk olarak tanımlanabilir. Kritik bölgeye ulaşıldığında üçüncü renk ile birlikte LED'in yanıp sönmesi, durumun diğer seviyelerden daha belirgin olmasını sağlar.

Constantdataalarm — Sabit Değer Alarmı

Constantdataalarm, diğer alarm türlerinden farklı olarak verinin belirli bir eşik değerini geçip geçmediğinden çok, verinin belirlenen süre boyunca değişmeden kalmasını izler.

Kontrol yeni bir veri okuduğunda bu değer önceki referans değerle karşılaştırılır. Veri değişmişse yeni değer referans olarak kabul edilir ve sabit kalma süresi yeniden başlatılır. Veri değişmeden kalmaya devam ederse geçen süre izlenir.

Yeni Veri
→
Önceki Değerle
Karşılaştır
→
Değişti mi?
→
Zaman Limiti
→
Sabit Değer Alarmı

Veri belirlenen zaman sınırını aşacak şekilde aynı kalırsa sabit değer alarmı oluşur. Kaynak algoritmada bu durumda LED kırmızı duruma geçirilmekte, yanıp sönme etkinleştirilmekte ve Sesli Uyarı Kullan etkinse sesli uyarı oluşturulmaktadır.

Bu alarm neyi izler?

Klasik eşik alarmı "Değer belirli bir seviyeyi geçti mi?" sorusuna cevap verirken, sabit değer alarmı "Değer beklenen süre boyunca değişmeden kaldı mı?" sorusuna cevap verir.

Örnek kullanım

Normal işletmede sürekli değişmesi beklenen bir sensör değerinin uzun süre tamamen aynı kalması; sensörün, haberleşmenin veya veri güncelleme mekanizmasının incelenmesini gerektiren bir durum olabilir. LEDBULB'ün sabit değer alarmı bu tür durumların görsel olarak fark edilmesine yardımcı olabilir.

Alarm Türlerinin Birlikte Değerlendirilmesi

LEDBULB'ün alarm türleri aslında aynı verinin farklı görsel anlatım biçimleridir. Seçim yapılırken yalnızca LED'in rengi değil, operatöre verilmek istenen bilginin türü dikkate alınmalıdır.

Çalışma Yaklaşımı Durum Sayısı Renk Yanıp Sönme Ana Amaç
Normalwith2states 2 Tek görünüm Hayır Basit açık/kapalı durum gösterimi
Coloredwith2states 2 2 renk Hayır İki farklı durumun renk ile ayrılması
Coloredwith3states 3 3 renk Hayır Üç seviyeli proses durumunun gösterimi
Normalflashwith2states 2 Tek görünüm Evet Kritik koşulun hareket ile vurgulanması
Coloredflashwith2states 2 2 renk Evet Renk + hareket ile durum vurgulama
Coloredflashwith3states 3 3 renk Üçüncü durumda Üç seviyeli durum içinde kritik seviyeyi öne çıkarma
Constantdataalarm Zamana bağlı Alarm durumuna bağlı Alarm durumunda Verinin belirlenen süre boyunca değişmemesini izleme

Tasarım açısından ana fikir

LEDBULB'de Alarm Türü yalnızca bir alarm seçeneği değildir; bağlı verinin operatöre hangi görsel dil ile anlatılacağını belirleyen temel çalışma yaklaşımıdır.

Kaynak kodunda bu davranışlar, kontrolün güncelleme döngüsünde okunan veri üzerinden değerlendirilir. Üç renkli ve yanıp sönmeli modlarda eşik karşılaştırmaları doğrudan LED rengi ve yanıp sönme durumuna aktarılır.

Sabit Değer Alarmı

Constantdataalarm, LEDBULB'ün klasik eşik alarmından farklı çalışan özel bir alarm yaklaşımıdır. Burada yalnızca verinin hangi değerde olduğu değil, değerin belirli bir süre boyunca değişip değişmediği izlenir.

Yeni Veri Oku
→
Önceki Değerle Karşılaştır
→
Değiştiyse Süreyi Sıfırla
→
Değişmediyse Zamanı Biriktir
→
Süre Aşılırsa Alarm

Sağlanan algoritmada yeni okunan değer önce referans değerle karşılaştırılır. Değer değiştiğinde referans zamanı güncellenir. Değer aynı kalmaya devam ederse geçen süre hesaplanır; bu süre ConstantValueTimeLimit ile belirlenen zaman sınırını geçtiğinde LED kırmızıya geçirilir, yanıp sönme etkinleştirilir ve sesli uyarı seçilmişse ses üretilir.

Örnek senaryo — ölçümün donması

Bir motorun akım, hız veya basınç değerinin normalde sürekli değişmesi bekleniyorsa; değer belirlenen süre boyunca hiç değişmiyorsa veri güncellenmiyor olabilir. LEDBULB bu durumda yalnızca "değer yüksek mi?" sorusunu değil, "değer hâlâ değişiyor mu?" sorusunu da görsel olarak izlemeye yardımcı olabilir.

Sabit Değerin Altında LED'i Gizleme

ConstantValueHideLED, sabit değer alarmının dikkat çekici özelliklerinden biridir. Kaynak algoritmada Sabit Veri Sınırı Kullan etkin olduğunda veri Alt Sınırın altında ise LED koyu gri renkte tutulur ve yanıp sönme kapatılır. Veri bu koşulun dışına çıktığında sabit veri süresi yeniden değerlendirilir.

Neden kullanılır?

Düşük seviyedeki veya proses açısından önemsiz kabul edilen değerlerde LED'in ekranda gereksiz görsel gürültü oluşturmasını önlemek için kullanılabilir. Böylece LED yalnızca anlamlı çalışma aralığına girildiğinde veya alarm koşulu oluştuğunda operatörün dikkat alanına taşınabilir.

Tasarım uyarısı

LED'in gizlenmesi, "veri yok" veya "cihaz arızalı" anlamına otomatik olarak gelmez. Tasarımda LED'in görünmemesinin ne anlama geldiği operatör açısından açıkça tanımlanmalıdır.

Sesli Uyarı ve Yanıp Sönme

UseSoundWarning etkin olduğunda seçilen kritik koşullarda sesli uyarı üretilebilir. Kaynak algoritmada eşik koşulu oluştuğunda SESKULLAN kontrol edilerek sesli uyarı çağrısı yapılmaktadır.

Ses, LED'in görsel durumuna ek bir kanal oluşturur. Bu yaklaşım özellikle operatörün sürekli aynı bölgeye bakmasının mümkün olmadığı durumlarda dikkat çekici olabilir. Endüstriyel HMI örneklerinde de alarm durumunun renk ve yanıp sönme ile birlikte sesli uyarı ile desteklenebildiği görülmektedir.

Ses kullanımında dikkat

Sesli uyarı, her veri değişiminde kullanılacak genel bir bildirim yerine gerçekten operatör dikkatini gerektiren durumlara ayrılmalıdır. Aksi halde sürekli ses üreten ekranlar alarm yorgunluğuna yol açabilir. Renk ve ses anlamlarının tesis genelinde tutarlı olması da önemlidir.

Kullanım Senaryoları

LEDBULB'ün küçük ve hızlı okunabilen yapısı, çok sayıda proses bilgisinin aynı ekran üzerinde özetlenmesi gereken SCADA sayfalarında özellikle kullanışlıdır. Aşağıdaki örnekler, kontrolün farklı alarm ve durum yöntemleriyle nasıl değerlendirilebileceğini gösterir.

Motor Çalışma Durumu

Motor akımı veya çalışma geri bildirimi belirli bir eşiği geçtiğinde LED'in açılması; kritik durumda yanıp sönmesi.

Sıcaklık Durumu

Düşük, normal ve yüksek sıcaklık bölgelerinin üç farklı LED rengiyle özetlenmesi.

Seviye / Basınç

Alt sınır altında bir renk, normal aralıkta ikinci renk ve yüksek seviyede üçüncü renk kullanılması.

Veri Güncellenmiyor

Sabit değer alarmı ile sensör veya proses değerinin belirlenen süre boyunca değişmemesi durumunun fark edilmesi.

Ekipman Durum Özeti

Pompa, fan, kompresör, vana veya benzeri ekipmanların durumlarının küçük LED'lerle kompakt biçimde özetlenmesi.

Kritik Durum Vurgusu

Üçüncü durum renginde yanıp sönme ve isteğe bağlı sesli uyarı ile kritik seviyenin öne çıkarılması.

Genel Özellikler

Aşağıdaki tablo, verilen kaynak kodundaki LEDBULB özelliklerini EOS terminoloji sözlüğündeki karşılıklarla birlikte özetler.

Özellik EOS Türkçe Karşılığı Varsayılan Açıklama
UCType Kontrol Tipi LEDBULB Kontrolün EOS SCADA içindeki User Control tipini tanımlar.
UpdateInterval Güncelleme Aralığı 1000 ms Kontrolün veri güncelleme aralığını belirler.
DecimalPoint Ondalık Hane 0 Sayısal değer değerlendirmesinde kullanılan ondalık gösterim ayarını belirler.
UCBackColor Kontrol Arka Renk Transparent Kontrolün genel arka plan rengini belirler.
UCForeColor Kontrol Yazı Rengi Black Kontrolün temel ön plan/yazı rengini belirler.
UCFont Kontrol Yazı Tipi Arial Narrow, 8.25 pt, Bold Kontrolün temel yazı tipi ayarını belirler.
LEDType LED Tipi Ellipse LED'in geometrik şeklini belirler.
AlarmType Alarm Türü Normalwith2states Verinin LED davranışına nasıl dönüştürüleceğini belirleyen durum/alarm yöntemidir.
MinValue Minimum Değer 50 Kontrolün yapılandırılmış alt değer sınırını tanımlar.
MedValue Orta Değer 75 Üç durumlu renkli değerlendirmede orta sınır olarak kullanılabilen değeri tanımlar.
MaxValue Maksimum Değer 100 Kontrolün yapılandırılmış üst değer sınırını tanımlar.
State1Color Durum1 Renk Lime Birinci LED durumunda kullanılacak rengi belirler.
State2Color Durum2 Renk Yellow İkinci LED durumunda kullanılacak rengi belirler.
State3Color Durum3 Renk Red Üçüncü LED durumunda kullanılacak rengi belirler.
BorderColor Kenarlık Rengi Gray LED kenarlığının rengini belirler.
BorderWidth Kenarlık Genişliği 4 LED kenarlığının genişliğini belirler.
UseSoundWarning Sesli Uyarı Kullan false Tanımlı kritik durumlarda sesli uyarının kullanılmasını belirler.
UseConstantValueAlarm Sabit Değer Alarmı Kullan false Sabit veri alarmı davranışının kullanılıp kullanılmayacağını belirler.
ConstantValueTimeLimit Sabit Değer Zaman Limiti 660000 ms Değer değişmeden kaldığında alarm oluşması için gereken zaman sınırını belirler.
ConstantValueHideLED Sabit Değer Gizleme LED false Sabit değer alarmı sırasında belirlenen alt koşulda LED'in gizlenmesini sağlayan seçenektir.

SCADA Ekran Tasarımında Kullanım

LEDBULB küçük bir kontrol olduğu için çok sayıda ekipman veya durumun tek ekranda özetlenmesinde güçlü bir araçtır. Ancak LED'in anlamı, renk ve yanıp sönme davranışları ekran genelinde tutarlı olmalıdır.

Önerilen görsel dil

  • Birinci renk: normal veya kabul edilebilir durum.
  • İkinci renk: dikkat/ara durum.
  • Üçüncü renk: kritik veya yüksek öncelikli durum.
  • Yanıp sönme: operatörün özellikle fark etmesi gereken durumlar.
  • Ses: yalnızca gerçekten dikkat gerektiren olaylar.
  • Gizleme: görsel kalabalığın azaltılması gereken koşullar.

Bu yaklaşım, renklerin canlı veri ve alarm bilgilerini öne çıkarmak için kullanılmasını öneren HMI tasarım ilkeleriyle uyumludur. Rockwell'in PlantPAx grafik yaklaşımında da renklerin özellikle canlı veri ve alarmları vurgulamak için ayrılması önerilmektedir.

Renk tek başına anlam olmamalı

Kırmızı, sarı veya yeşil gibi renklerin tesisteki anlamı standartlaştırılmalı; kritik durumlarda mümkün olduğunda yanıp sönme, ses veya tamamlayıcı bir metin/ikon ile anlam güçlendirilmelidir. Böylece yalnızca renk ayrımına bağımlı bir operatör arayüzü oluşturulmaz.

Sonuç

LEDBULB (BASİT LED LAMBASI), küçük boyutuna rağmen SCADA ekranlarında güçlü bir durum anlatım aracıdır. Bağlı veriyi açık/kapalı, renkli, yanıp sönen veya sabit değer alarmı davranışlarına dönüştürebilmesi, onu yalnızca bir LED görselinden daha kapsamlı bir kullanıcı kontrolü haline getirir.

Üç ayrı durum rengi, farklı LED şekilleri, sesli uyarı, kritik durumda yanıp sönme ve sabit değerin belirlenen koşul altında gizlenebilmesi; aynı kontrolün ekipman durumu, proses seviyesi, alarm özeti, veri güncellenme durumu ve kritik işletme koşulları gibi farklı amaçlarla kullanılmasına olanak verir.

Ana fikir

LEDBULB = veri değerini operatörün hızlı algılayabileceği görsel bir duruma dönüştüren kompakt SCADA göstergesi.
