LED KONTROL

LED KONTROL, SCADA ekranlarında sayısal verilerin klasik metin kutularından farklı olarak segment tabanlı bir dijital gösterim biçiminde sunulmasını sağlar. Kontrolün amacı yalnızca değeri göstermek değil, sayısal değerin operatör tarafından hızlı algılanmasını destekleyen belirgin bir görsel yapı oluşturmaktır.

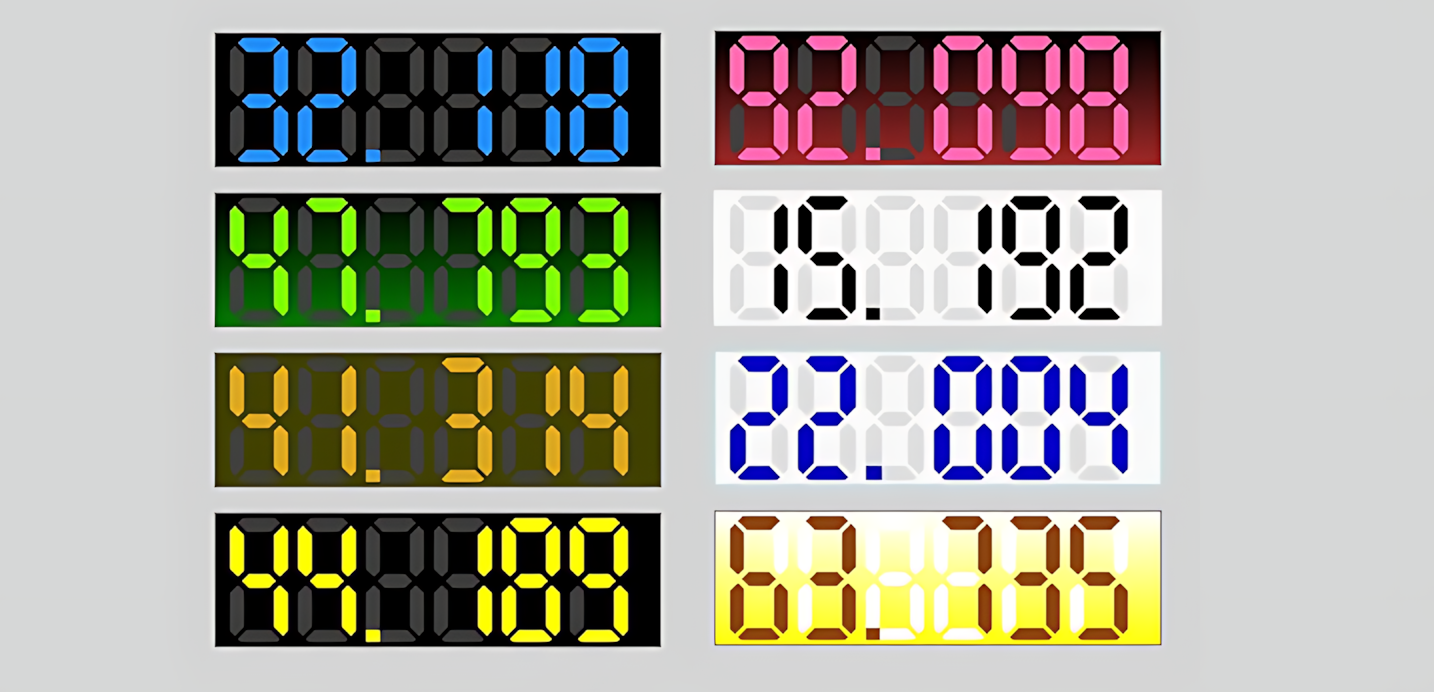

Gösterge; karakter sayısı, metin hizalaması, segment aralıkları ve genişlikleri, soluk segment rengi, arka plan renkleri, kenarlık, eğim, köşe yapısı ve vurgu gibi seçeneklerle farklı ekran tasarımlarına uyarlanabilir.

LED_CONTROL'ün görsel yapısı yalnızca gösterilen sayısal değerin segmentler üzerinde oluşturulmasından ibaret değildir. Segmentlerin etkin ve etkin olmayan bölümlerinin görünümü, gösterge alanının arka plan yapısı, segmentler arasındaki boşluklar, segment genişlikleri ve yüzey efektleri birlikte yapılandırılarak kontrolün SCADA ekranındaki genel görünümü belirlenebilir.

Bu yapı sayesinde aynı sayısal gösterim kontrolü, kullanılacağı ekranın tasarımına ve operatörün okuma mesafesine göre daha kompakt, belirgin, sade veya görsel olarak daha güçlü bir biçimde yapılandırılabilir.

Segment Yapısı

TotalCharCount (Toplam Karakter Sayısı), gösterge üzerinde ayrılan sayısal karakter alanını belirler. Bunun yanında SegmentIntervalRatio (Segment Aralık Oranı) ve SegmentWidthRatio (Segment Genişlik Oranı) özellikleri, segmentlerin birbirlerine göre boşluk ve genişlik ilişkisini düzenler.

Bu özelliklerin birlikte ayarlanması, göstergenin aynı karakter sayısı korunarak daha sıkı veya daha ferah bir segment düzenine sahip olmasını sağlar. Özellikle çok sayıda sayısal göstergenin aynı SCADA ekranında kullanıldığı durumlarda, segmentlerin birbirinden yeterince ayrılabilmesi ve değerin tek bakışta okunabilmesi açısından önemlidir.

Görsel Derinlik ve Yüzey Efektleri

LED_CONTROL segment gösteriminin görsel karakteri, yalnızca segmentlerin rengiyle değil, gösterge yüzeyinin oluşturulma biçimiyle de değiştirilebilir. GradientBackground (Gradyan Arka Plan) etkinleştirildiğinde BackColor1 (Arka Renk1) ve BackColor2 (Arka Renk2) kullanılarak arka plan üzerinde renk geçişli bir görünüm oluşturulabilir.

BevelRate (Eğim Oranı) gösterge yüzeyine eğim etkisi kazandırırken, ShowHighlight (Vurguyu Göster) özelliği yüzey üzerinde ek bir vurgu oluşturulmasını sağlar. Bu vurgu efektinin görsel yoğunluğu HighlightOpaque (Opak Vurgu) ile ayarlanabilir. Böylece gösterge, daha düz ve sade bir görünümden daha belirgin yüzey efektlerine sahip bir görünüme kadar farklı SCADA ekran tasarımlarına uyarlanabilir.

Ayrıca RoundCorner (Yuvarlak Köşe) ve CornerRadius (Köşe Yarıçapı) seçenekleri, gösterge alanının köşe yapısını düzenleyerek kontrolün ekran üzerindeki diğer grafiksel bileşenlerle görsel bütünlük oluşturmasına yardımcı olur.

LED_CONTROL, aynı sayısal gösterim yaklaşımını farklı SCADA ekran tasarımlarına uyarlamak için birden fazla görsel seçenek sunar. Bu özellikler değerin kendisini değiştirmez; değerin ekranda nasıl algılanacağını düzenler.

TextAlignment özelliği sayısal gösterimin kontrol alanı içerisindeki yatay konumunu belirler. Kaynakta iki seçenek bulunur.

UseFastGraph etkinleştirildiğinde kontrol üzerinde küçük bir hızlı grafik simgesi bulunabilir. Kullanıcı fareyi bu simgenin üzerine getirdiğinde, gösterilen verinin seçilen zaman aralığındaki trendi hızlı bir grafik olarak görüntülenir. Fare simgeden uzaklaştırıldığında hızlı grafik kapanır.

Bu yaklaşım, operatörün ayrı bir trend ekranına geçmeden önce değerin son dönemdeki yönünü ve değişim karakterini hızlıca kontrol etmesine yardımcı olur.

LED_CONTROL, özellikle çok sayıda sayısal değerin aynı ekran üzerinde kompakt biçimde izlenmesi gereken SCADA tasarımlarında kullanılabilir. Segment görünümü değeri öne çıkarırken, görsel yapı seçenekleri farklı proses ekranlarının tasarım diline uyarlanmasına olanak verir.

LED_CONTROL'ün segment yapısı özellikle kompakt gösterimlerde güçlü bir görsel kimlik sağlar. Ancak çok sayıda kontrol aynı anda kullanıldığında karakter sayısı, segment boyutu ve renk kontrastı birlikte değerlendirilmelidir.

Hızlı Grafik özelliği yalnızca gerçekten kısa trend kontrolüne ihtiyaç duyulan göstergelerde etkinleştirilecek şekilde planlanabilir. Çok sayıda göstergede gereksiz yere etkinleştirilmesi, kullanıcı arayüzünde ek grafik işlemlerinin oluşmasına neden olabilir.

Özellikle yoğun SCADA ekranlarında hızlı grafik özelliğinin hangi göstergelerde gerekli olduğunun önceden belirlenmesi, ekranın sade ve yönetilebilir kalmasına yardımcı olur.

LED_CONTROL, klasik sayısal metin göstergelerine göre daha belirgin bir LED segment gösterim dili sunar. Görsel özelliklerinin ayrıntılı biçimde yapılandırılabilmesi, aynı kontrolün farklı SCADA ekran tasarımlarında kullanılmasına olanak verir.

Kontrolün Hızlı Grafiği Kullan özelliği ise sayısal gösterim ile kısa süreli trend incelemesini aynı kullanım noktası çevresinde birleştirir. Böylece operatör, temel değeri sürekli izlerken gerektiğinde yakın geçmişteki davranışı hızlıca kontrol edebilir.
