Görsel Tasarım Odaklı Gösterge

GELİŞMİŞ DOĞRUSAL GÖSTERGE'nin ayırt edici yönü görsel sunumdur. Gösterge tipi, cetvel, renk kesitleri, işaretçiler, dönüş açısı, tüp ve LED özellikleri birlikte düzenlenerek aynı proses verisi farklı görsel biçimlerde sunulabilir.

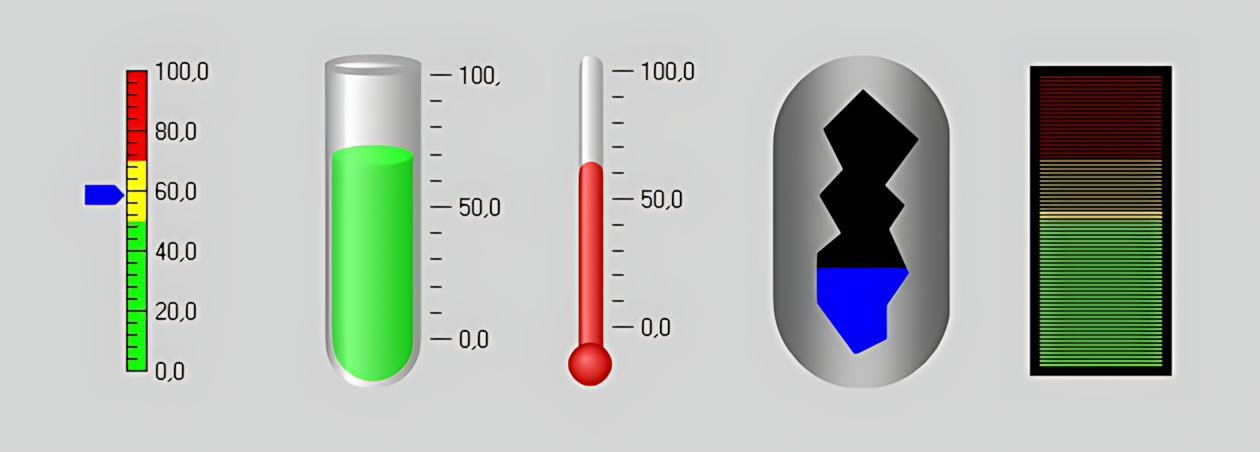

NITurBilgisi — Beş Farklı Gösterge Türü

Aşağıdaki beş seçenek, kontrolün görsel karakterini belirler ve ayrı ayrı vurgulanmalıdır.


1. Doğrusal Ölçer

Gaugelinear — Genel amaçlı doğrusal proses değeri gösterimidir. Seviye, basınç, debi, hız veya yük gibi değerler için kullanılabilir.

2. Gösterge Tüpü

Gaugetube — Değeri tüp benzeri bir yapı içinde gösterir. Tüp dolgu ve duvar görünümü ön plana çıkar.

3. Termometre

Thermometer — Sıcaklık gibi değerleri termometre biçiminde görselleştirmek için tasarlanmıştır.

4. Tank

Tank — Tankın içindeki sıvı seviyesi, tank gövdesinin bir kesiti üzerinden görsel olarak izlenebilir.

5. Led Çubuk

Ledbar — Değeri ardışık LED bölümleriyle kompakt biçimde gösterir.

Tank — Sıvı Seviyesinin Kesit Olarak Gösterilmesi

Tank türü GELİŞMİŞ DOĞRUSAL GÖSTERGE'nin en belirgin görsel kullanımlarından biridir. Ölçülen seviye, tank gövdesinin içinde sıvı doluluğu olarak bir kesit şeklinde görülebilir. Böylece operatör yalnızca sayısal değeri değil, tankın görsel doluluk durumunu da algılar.

Görsel Seviye Yaklaşımı

Tank gövdesi + sıvı kesiti = görsel seviye gösterimi.

COLOR_SECTION — Değer Aralığına Göre Renk Kesitleri

COLOR_SECTION koleksiyonu ile gösterge aralığının belirli bölümlerine farklı renkler atanabilir. Her kesitin görünürlüğü, rengi, başlangıç değeri ve bitiş değeri ayrı ayrı tanımlanabilir.

Özellik Türkçe Açıklama
SectionVisible Kesit Görünür Kesitin gösterilip gösterilmeyeceğini belirler.
SectionColor Kesit Rengi İlgili değer aralığının rengini belirler.
SectionStart Kesit Başlangıcı Kesitin başladığı değer.
SectionEnd Kesit Sonu Kesitin sona erdiği değer.

Bu yapı ile örneğin farklı proses çalışma bölgeleri görsel olarak ayrılabilir. Renklerin normal, dikkat veya alarm anlamları uygulamanın kendi renk standardına göre belirlenmelidir.

POINTER_COLLECTION — Farklı İşaretçi / İbre Şekilleri

POINTER_COLLECTION farklı verilerin gösterge üzerinde ayrı işaretçilerle gösterilmesini sağlar. İşaretçinin görünürlüğü, rengi, boyutu ve kenar boşluğu yanında beş farklı işaretçi stili seçilebilir.

Seçenekler Kümesi Türkçe Açıklama
Pointer İşaretçi Klasik ibre / işaretçi.
Triangle Üçgen Üçgen biçimli işaretçi.
Tline T Çizgisi T biçimli çizgisel işaretleme.
Colorbar Renk Çubuğu Değeri renk çubuğu yaklaşımıyla gösterir.
Tube Tüp Tüp biçimli görsel işaretleme.

Gelişmiş Cetvel ve Tik Yapısı

Kontrolün görsel gücünün önemli bir bölümü cetvel yapısından gelir. Ana, orta ve küçük tiklerin uzunluğu, kalınlığı, rengi ve metin özellikleri ayrı ayrı düzenlenebilir.

0102030405060708090100
Özellik Türkçe Varsayılan
TickMajorTextMargin Ana Metin Kenar Boşluğu 2
TickMajorThickness Tik Ana Kalınlığı 1
TickMajorLength Tik Ana Uzunluğu 10
DisplayMajorScale Ana Ölçeği Görüntüle true
TickMajorTextVisible Ana Tik Metin Görünür true
TickMidLength Orta Tik Uzunluğu 5
TickMidThickness Orta Tik Kalınlığı 1
DisplayMidScale Orta Ölçeği Görüntüle true
TickMinorLength Küçük Tik Uzunluğu 5
TickMinorThickness Küçük Tik Kalınlığı 1

Ölçek, Terazi ve Yönlendirme

Özellik Seçenekler Kümesi Türkçe
ScaleType Linear Doğrusal
ScaleType Log10 Log10
ScaleType Splitlog10 Bölünmüş Log10
GeneratorStyle Auto Otomatik
GeneratorStyle Fixed Sabit
RotationAngle 0 / 90 / 180 / 270 0, 90, 180, 270 Derece

RangeMin gösterim aralığının başlangıcını, RangeSpan aralık açıklığını belirler. ScaleReverse ters terazi kullanımını sağlar. RotationAngle göstergenin dört temel yönde döndürülmesine imkân verir.

Tüp ve LED Görsel Özellikleri

Tüp

TubeFillColor — Tüp Dolgu Rengi
TubeWallColor — Tüp Duvar Rengi
TubeWidth — Tüp Genişliği
TubeWallThickness — Tüp Duvar Kalınlığı
TubeTilt — Tüp Eğimi

LED

LedSeparation — LED Ayrımı
LedWidth — LED Genişliği
LedThickness — LED Kalınlığı
LedColor — LED Rengi
OutlineThickness — Dış Hat Kalınlığı

LED Stili

NILEDStili
Flat → Düz
Gradient → Gradyan

SCADA / HMI Kullanım Alanları

GELİŞMİŞ DOĞRUSAL GÖSTERGE kullanıcı kontrolü; proses değerlerinin operatör tarafından hızlı, anlaşılır ve görsel olarak takip edilebilmesi amacıyla tasarlanmış çok amaçlı bir doğrusal gösterge ailesidir. Kontrol içerisinde yer alan farklı gösterge türleri sayesinde aynı proses verisi; doğrusal ölçer, gösterge tüpü, termometre, tank veya LED çubuk biçiminde sunulabilir. Böylece gösterilecek verinin niteliğine ve operatörün ihtiyaç duyduğu görsel algılama biçimine göre uygun gösterge yapısı seçilebilir.

Gösterge üzerinde minimum ve maksimum değerler, ana ve ara ölçek işaretleri, değer etiketleri, renk kesitleri ve işaretçiler birlikte kullanılabilir. Renk kesitleri belirli değer aralıklarını görsel olarak ayırmak için tanımlanabilir. Bu yapı; normal çalışma aralığı, dikkat edilmesi gereken değerler ve yüksek risk taşıyan değerlerin birbirinden hızlı şekilde ayırt edilmesine yardımcı olur. İşaretçi yapısı ise aynı değerin farklı görsel biçimlerde ifade edilmesine olanak sağlar.

01 Tank ve depo seviyesi
02 Sıcaklık ve termal değerler
03 Basınç ve debi değerleri
04 Motor hız ve yük değerleri
05 Analog proses değerleri
06 Durum ve seviye göstergeleri
07 Kompakt LED değer gösterimleri
08 Limit ve eşik bölgelerinin gösterimi

Görsel Proses Takibi

GELİŞMİŞ DOĞRUSAL GÖSTERGE özellikle sayısal bir değerin yalnızca metin olarak gösterilmesi yerine, değerin ölçek üzerindeki konumunun da algılanmasının önemli olduğu ekranlarda kullanılabilir. Örneğin bir tank seviyesinde sıvının yüksekliği, bir termometrede sıcaklık konumu veya bir proses değerinde tanımlanan eşik bölgeleri görsel olarak takip edilebilir.

Tank Gösteriminde Görsel Kesit

Tank türünde gösterge, yalnızca sayısal değeri göstermek yerine tank içerisindeki sıvı seviyesinin görsel olarak algılanmasına olanak sağlayan bir yapı sunar. Böylece operatör, mevcut seviyeyi tankın görsel kesiti üzerinden doğrudan değerlendirebilir. Bu yaklaşım özellikle seviye takibinin hızlı yapılmasının istendiği proses ekranlarında kullanılabilir.

Renk Kesitleri ile Değer Bölgeleri

Değer aralığı farklı renk kesitlerine ayrılarak gösterge üzerinde anlamlı çalışma bölgeleri oluşturulabilir. Her kesit için başlangıç ve bitiş değeri ile birlikte ayrı bir renk tanımlanabilir. Böylece aynı gösterge üzerinde normal çalışma, uyarı ve yüksek değer gibi farklı bölgeler görsel olarak birbirinden ayrılabilir.

Farklı İşaretçi Biçimleri

Gösterge değerinin ifade edilme biçimi yalnızca klasik bir işaretçi ile sınırlı değildir. İşaretçi, üçgen, T çizgisi, renk çubuğu veya tüp biçimindeki gösterimlerden biri seçilebilir. Bu özellik, göstergenin kullanılacağı proses ekranının görsel yapısına uygun bir gösterim oluşturulmasına yardımcı olur.

Ölçek ve Değer Okuma

Ana ölçek, ara ölçek ve küçük ölçek işaretleri birlikte yapılandırılabilir. Ölçek yapısı doğrusal veya logaritmik biçimde oluşturulabilir. Değer aralığı, bölme sayısı, işaret uzunlukları, işaret kalınlıkları ve metin biçimlendirme hassasiyeti gibi özellikler sayesinde gösterge, izlenen proses değerinin karakterine uygun şekilde düzenlenebilir.

Bu özellikler sayesinde GELİŞMİŞ DOĞRUSAL GÖSTERGE; proses ekranlarında ölçüm değerlerinin yalnızca okunmasını değil, aynı zamanda değerlerin birbirleriyle olan konumunun, çalışma bölgesinin ve eşik durumlarının görsel olarak algılanmasını sağlayan bir gösterim katmanı olarak kullanılabilir.

Özellikler ve Varsayılan Değerler

Özellik Türkçe Varsayılan
UCType Kontrol Tipi GELİŞMİŞ DOĞRUSAL GÖSTERGE
UpdateInterval Güncelleme Aralığı 1000
DecimalPoint Ondalık Hane 0
GaugeType Gösterge Tipi Gaugelinear
ScaleReverse Ters Terazi false
RotationAngle Dönme Açısı 0
RangeMin Menzil Min 0
RangeSpan Menzil Açıklığı 100
ScaleType Terazi Tipi Linear
GeneratorStyle Jeneratör Stili Auto
TubeFillColor Tüp Dolgu Rengi Blue
TubeWallColor Tüp Duvar Rengi Silver
TubeWidth Tüp Genişliği 48
TubeWallThickness Tüp Duvar Kalınlığı 4
TubeTilt Tüp Eğimi 5
LedSeparation LED Ayrımı 1
LedWidth LED Genişliği 12
LedThickness LED Kalınlığı 1
OutlineThickness Dış Hat Kalınlığı 5
LedColor LED Rengi Black
LedStyle LED Stili Flat

Seçenekler Kümeleri

Seçenekler Kümesi Seçenekler
NITurBilgisi — Gösterge Tipi Doğrusal Ölçer, Gösterge Tüpü, Termometre, Tank, Led Çubuk
GNAciBilgisi — Dönme Açısı 0 Derece, 90 Derece, 180 Derece, 270 Derece
NIIgneBilgisi — İşaretçi Stili İşaretçi, Üçgen, T Çizgisi, Renk Çubuğu, Tüp
NICetvelTuru — Terazi Tipi Doğrusal, Log10, Bölünmüş Log10
NIOlcekTuru — Jeneratör Stili Otomatik, Sabit
GTHizalama — Tik Orta Hizalama Yakın, Merkez, Uzak
NILEDStili — LED Stili Düz, Gradyan

Tasarım Notu

Renk kesitleri, işaretçiler ve ölçekler birlikte kullanılabilir. Renklerin normal, uyarı veya alarm anlamları ise uygulamanın kendi proses ve alarm standardına göre belirlenmelidir.

Sonuç

GELİŞMİŞ DOĞRUSAL GÖSTERGE, doğrusal göstergeyi tek bir çubuk görünümünden çıkararak Doğrusal Ölçer, Gösterge Tüpü, Termometre, Tank ve Led Çubuk olmak üzere beş farklı görsel forma dönüştürür. Özellikle tank türündeki sıvı kesiti, renk aralıkları ve farklı ibre şekilleri kontrolün görsel tasarım odaklı karakterini öne çıkarır.

Bu nedenle kontrol; proses değerini yalnızca okumak değil, proses değerini görsel olarak anlatmak istenen SCADA/HMI ekranlarında kullanılabilecek kapsamlı bir doğrusal gösterge ailesidir.
