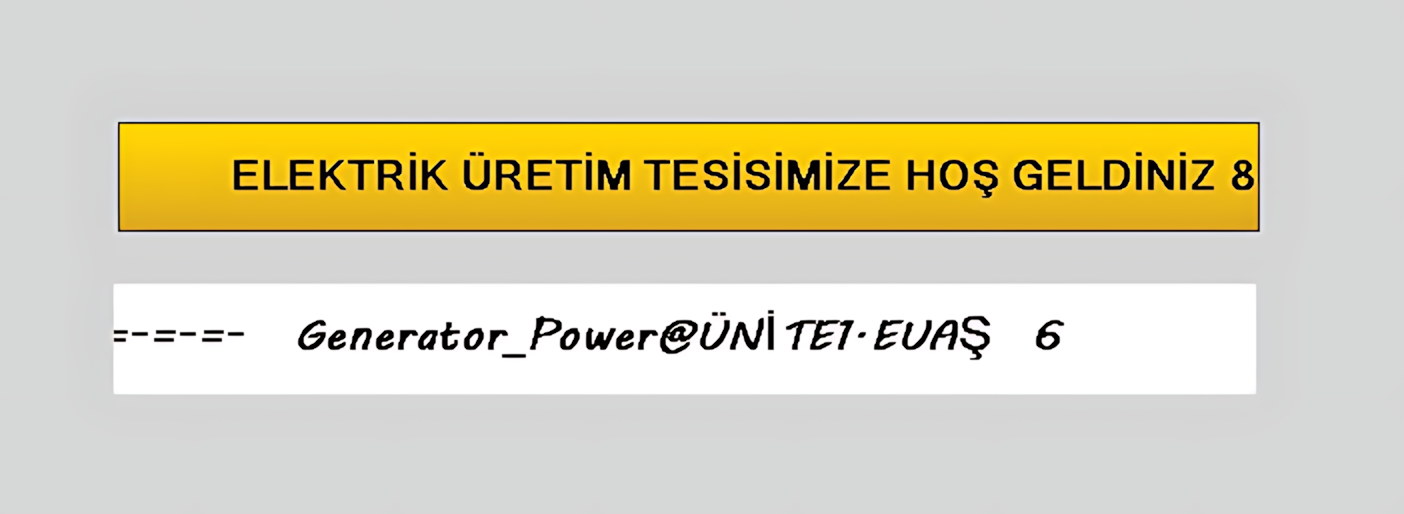

KAYAN YAZI ÖRNEĞİ

SCROLLING_TEXT kontrolünün temel kullanımını temsil eden örnek kayan bilgi akışı aşağıda gösterilmiştir.



SCROLLING_TEXT HAKKINDA

Kayan Yazı, SCADA ekranında bilginin yatay hareket eden sürekli bir metin akışı olarak sunulmasını sağlar.

KAYAN YAZI SCROLLING_TEXT

kullanıcı kontrolü, operatöre gösterilmek istenen bilgilerin sınırlı bir görüntü alanında sürekli ve dikkat çekici biçimde sunulması amacıyla kullanılabilir. Kontrol yalnızca hazır bir metni göstermekle sınırlı değildir; bir SCADA verisinin veya yapılandırmaya bağlı olarak tüm SCADA verilerinin kayan yazı biçiminde görüntülenmesine de olanak sağlayacak özelliklere sahiptir.

Sistem durumu: Tüm ana prosesler normal çalışıyor.BASINÇ: 7.42 barSICAKLIK: 82.6 °CGÜÇ: 4.85 MWPOMPA-01: ÇALIŞIYOR
SCROLLING_TEXT • CANLI BİLGİ AKIŞI

Sabit metin kullanımıyla operatöre açıklama, durum bilgisi, yönlendirme veya bilgilendirme mesajları verilebilir. SCADA verisi kullanıldığında ise ölçüm, durum veya proses bilgisinin ekranda sürekli hareket eden bir bilgi satırı olarak izlenmesi sağlanabilir.

Kontrolün kaydırma yönü, hızı ve mesafesi ayrı ayrı belirlenebilir. Böylece kısa mesajlar ile çok sayıda verinin bulunduğu uzun bilgi akışları için farklı gösterim düzenleri oluşturulabilir.

Temel yaklaşım: SCROLLING_TEXT, bilgiyi ekranda sabit bir alan içerisinde tutmak yerine yatay hareket eden bir metin akışına dönüştürür. Bu yaklaşım özellikle aynı ekranda sınırlı alan içerisinde çok sayıda bilginin görünür tutulmasının istendiği durumlarda kullanılabilir.

KULLANIM BİÇİMLERİ

SCROLLING_TEXT kontrolü üç temel bilgi sunum biçimi üzerinden değerlendirilebilir.

SABİT METİN

ScrollText ile tanımlanan metin; duyuru, yönlendirme, açıklama, çalışma durumu veya operatör bilgilendirmesi gibi amaçlarla kayan yazı olarak gösterilebilir.

SCADA VERİSİ

Bir SCADA verisi kayan yazı içerisinde gösterilerek ölçüm veya durum bilgisinin sürekli hareket eden bir bilgi satırı şeklinde izlenmesine olanak sağlar.

TÜM SCADA VERİLERİ

DisplayAllData etkinleştirildiğinde kontrolün tüm SCADA verilerini görüntüleme senaryosu için kullanılması amaçlanır. Bu seçenek, geniş bilgi kümelerinin tek bir kayan akışta sunulmasını sağlar.

KONTROLÜN ÇALIŞMA MANTIĞI

Metin veya SCADA verisi kontrol tarafından hazırlanır, yapılandırılan kaydırma ayarları uygulanır ve içerik ekranda hareketli bir bilgi akışı olarak sunulur.

1. İÇERİKMetin veya SCADA verisi belirlenir.
2. BİÇİMÖnek, sonek ve metin konumu uygulanır.
3. KAYDIRMAYön, mesafe ve hız ayarları kullanılır.
4. GÖRÜNTÜBilgi kayan yazı olarak ekranda gösterilir.

GENEL ÖZELLİKLER

Kontrolün temel çalışma, görünüm ve veri gösterim davranışı aşağıdaki özelliklerle belirlenir.

ÖZELLİK EOS TÜRKÇE KARŞILIĞI VARSAYILAN AÇIKLAMA
UCType Kontrol Tipi SCROLLING_TEXT Kullanıcı kontrolünün SCADA içerisindeki tipini tanımlar.
UpdateInterval Güncelleme Aralığı 1000 Kontrolün veri ve görüntü güncelleme aralığını belirler.
DecimalPoint Ondalık Hane 0 Sayısal SCADA verilerinin gösteriminde kullanılacak ondalık hane sayısını belirler.
UCBackColor Kontrol Arka Renk White Kontrolün arka plan rengini belirler.
UCForeColor Kontrol Yazı Rengi Black Kontrolün temel yazı rengini belirler.
UCFont Kontrol Yazı Tipi Arial Narrow, 8.25 pt, Bold Kontrol üzerinde kullanılan yazı tipini ve biçimini belirler.
DisplayBorder Kenarlığı Görüntüle false Kontrol çevresinde kenarlık gösterilip gösterilmeyeceğini belirler.
BorderColor Kenarlık Rengi Black Kenarlık görüntülendiğinde kullanılacak rengi belirler.
DisplayAllData Tüm Verileri Görüntüle false Kontrolün tüm SCADA verilerini kayan yazı olarak göstermesine yönelik seçeneği belirler.

KAYDIRMA AYARLARI

Kayan yazının hareket yönü, hareket mesafesi ve hareket hızı bu özelliklerle belirlenir.

ÖZELLİK EOS TÜRKÇE KARŞILIĞI VARSAYILAN AÇIKLAMA
ScrollDirection Kaydırma Yönü Righttoleft Metnin ekranda hangi yönde hareket edeceğini belirler.
TextScrollDistance Metin Kaydırma Mesafesi 1 Her kaydırma hareketinde metnin ilerleme mesafesini belirler.
TextScrollSpeed Metin Kaydırma Hızı 1 Kayan metnin hareket hızını belirler.

METİN AYARLARI

Gösterilecek metnin kendisi, dikey konumu ve metnin başına veya sonuna eklenecek ifadeler bu bölümden yapılandırılır.

ÖZELLİK EOS TÜRKÇE KARŞILIĞI VARSAYILAN AÇIKLAMA
VerticleTextPosition Dikey Metin Konumu Center Metnin kontrol içerisindeki dikey konumunu belirler.
ScrollText Metni Kaydır TEXT Kayan yazı olarak gösterilecek metni belirler.
Prefix Önek Gösterilecek içeriğin başına eklenecek metni belirler.
Suffix Sonek Gösterilecek içeriğin sonuna eklenecek metni belirler.

GRADYAN AYARLARI

Kayan yazının görsel arka planında gradyan kullanımını ve gradyanın yönü ile renklerini belirler.

ÖZELLİK EOS TÜRKÇE KARŞILIĞI VARSAYILAN AÇIKLAMA
UseGradient Gradyanı Kullan false Kontrol görünümünde gradyan kullanımını etkinleştirir veya devre dışı bırakır.
GradientStyle Gradyan Stili Horizontal Gradyanın uygulanacağı yönü belirler.
GradientColor1 Gradyan Rengi1 Gold Gradyanın birinci rengini belirler.
GradientColor2 Gradyan Rengi2 Goldenrod Gradyanın ikinci rengini belirler.

GNKAYAN YAZI TÜRÜ — SEÇENEKLER KÜMESİ

Kaydırma yönü için kaynak kodunda üç farklı seçenek tanımlanmıştır.

SEÇENEKLER KÜMESİ TÜRKÇE KARŞILIĞI
Righttoleft Sağdan Sola
Lefttoright Soldan Sağa
Bouncing Sıçrayan

GNDİKEY METİN HİZALAMA — SEÇENEKLER KÜMESİ

Metnin kontrol içerisindeki dikey konumu için üç farklı seçenek tanımlanmıştır.

SEÇENEKLER KÜMESİ TÜRKÇE KARŞILIĞI
Top Üst
Center Orta
Bottom Alt

GNRENK FARKI TÜRÜ — SEÇENEKLER KÜMESİ

Gradyan yönü için yatay, dikey ve iki çapraz yön seçeneği tanımlanmıştır.

SEÇENEKLER KÜMESİ TÜRKÇE KARŞILIĞI
Horizontal Yatay
Vertical Dikey
Forwarddiagonal İleri Çapraz
Backwarddiagonal Geri Çapraz

ÖRNEK KULLANIM SENARYOLARI

SCROLLING_TEXT, farklı bilgi türlerini aynı görsel davranış altında sunmak için kullanılabilir.

OPERATÖR BİLGİLENDİRME

ScrollText alanına “Bakım çalışması 22:00'de başlayacaktır.” gibi bir mesaj verilerek operatöre sürekli görünen kayan bir bilgilendirme satırı oluşturulabilir.

TEK PROSES DEĞERİ

Bir proses değişkeninin değeri kayan yazı içerisinde gösterilerek örneğin “BASINÇ: 7.42 bar” şeklinde sürekli hareket eden bir ölçüm bilgisi sunulabilir.

ÇOKLU VERİ GÖSTERİMİ

DisplayAllData kullanılarak çok sayıda SCADA bilgisinin aynı kayan bilgi akışında gösterilmesi amaçlanabilir. Bu yapı özellikle sınırlı ekran alanında geniş bilgi kümelerinin sunulmasında değerlendirilebilir.

DURUM BİLGİSİ

Pompa, motor, vana veya başka bir ekipmanın durum bilgisi kayan yazı olarak gösterilerek operatöre sürekli görünür tutulabilir.

TEKNİK VE KULLANIM NOTLARI

Kayan yazının okunabilirliği ve SCADA ekranındaki bilgi yoğunluğu açısından aşağıdaki noktalar dikkate alınmalıdır.

  • Metin kaydırma hızı çok yüksek seçildiğinde uzun içeriklerin okunması zorlaşabilir; hız, bilgi yoğunluğu ve ekran boyutuna göre belirlenmelidir.
  • TextScrollDistance ile TextScrollSpeed birlikte değerlendirilmelidir. Mesafe büyütülürken hızın da kontrol edilmesi, akışın daha dengeli görünmesini sağlayabilir.
  • DisplayAllData kullanıldığında ekranda çok sayıda bilginin aynı anda dolaşması mümkün olduğundan, operatörün gerçekten takip etmesi gereken bilgi miktarı dikkate alınmalıdır.
  • Prefix ve Suffix özellikleri; veri adını, birimini, ayırıcı karakterleri veya açıklayıcı ifadeleri kayan içerikle birlikte sunmak için kullanılabilir.
  • UseGradient etkinleştirildiğinde GradientStyle, GradientColor1 ve GradientColor2 birlikte değerlendirilerek kontrolün görsel görünümü oluşturulmalıdır.

ÖZET

KAYAN YAZI (SCROLLING_TEXT), SCADA ekranında metin ve proses bilgilerinin hareketli bir bilgi akışı şeklinde gösterilmesini sağlayan esnek bir kullanıcı kontrolüdür. Kaydırma yönü, mesafe, hız, dikey konum, önek, sonek ve gradyan gibi özellikler sayesinde kontrol farklı SCADA ekranı ihtiyaçlarına göre yapılandırılabilir.
