ŞEKILLİ GÖSTERGE (SHAPE)

ŞEKILLİ GÖSTERGE (SHAPE), SCADA ekranlarında farklı geometrik şekiller oluşturmak ve bu şekilleri proses bilgisinin görsel sunumunda kullanmak amacıyla tasarlanmış bir kullanıcı kontrolüdür. Kontrolün temel gücü, tek bir sabit gösterim biçimine bağlı kalmadan ekran tasarımına uygun şekiller oluşturabilmesidir.

Bir şekil; kendi metni, yönü, kenarlığı, gölgelendirmesi, tarama dolgusu ve renk geçişleriyle birlikte kullanılabilir. Böylece şekil yalnızca dekoratif bir grafik öğesi olmaktan çıkar; proses durumunu, bir ölçüm değerini veya operatöre sunulacak bilgiyi taşıyan görsel bir bileşene dönüşebilir.

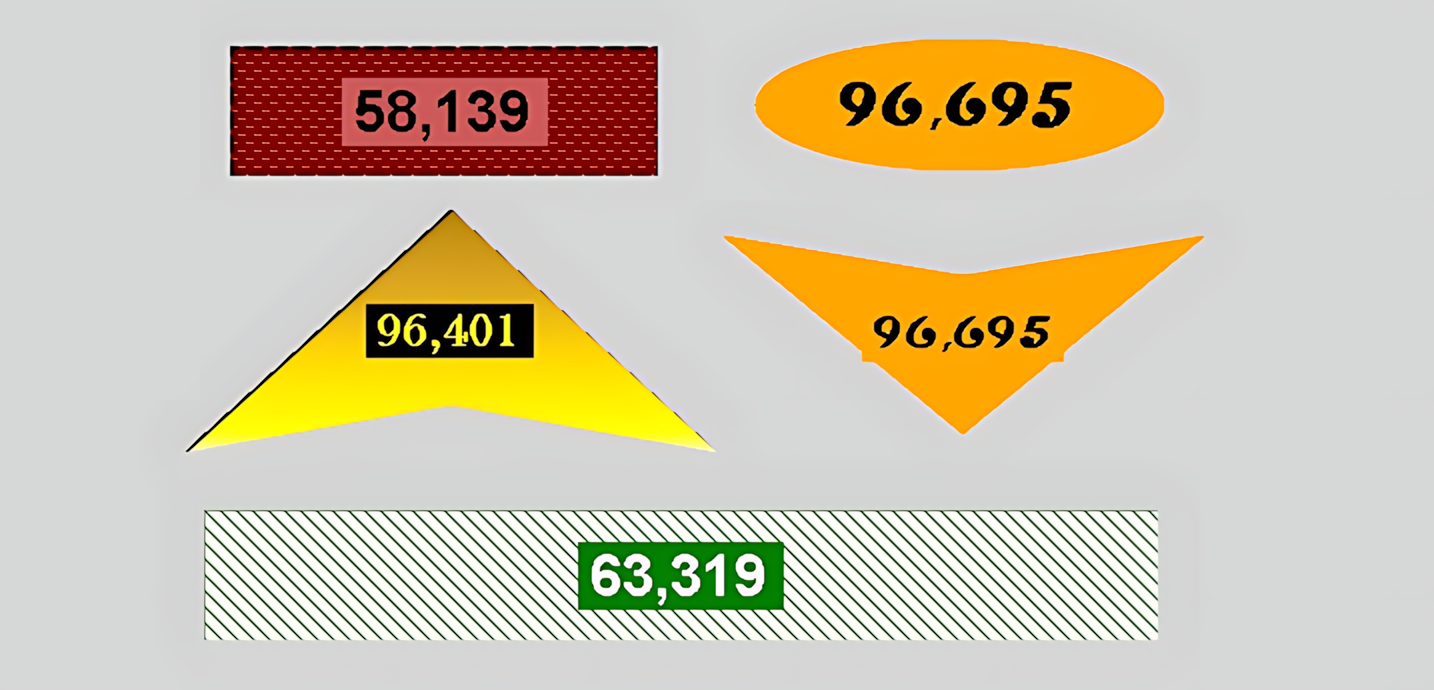

ŞEKILLİ GÖSTERGE (SHAPE) kontrolünün en dikkat çekici özelliği farklı geometrik biçimlerin aynı kullanıcı kontrolü içerisinde seçilebilmesidir. Aşağıdaki şekiller kaynak kodundaki CSSekiller seçeneklerini temsil eder.

ŞEKILLİ GÖSTERGE (SHAPE)'nin SCADA ekranındaki kullanımını güçlü hâle getiren noktalardan biri, şeklin yalnızca çizilmesi değil, proses bilgisinin şekille birlikte sunulabilmesidir. Operatör; şeklin içinde veya yanında yer alan metin üzerinden değeri, durumu ya da açıklayıcı bilgiyi aynı görsel alan içerisinde takip edebilir.

Şeklin geometrisi kadar, şeklin yönü ve üzerinde gösterilecek metin de kontrolün kullanım biçimini belirler. ShapeDirection ile üst, alt, sol veya sağ yön seçilebilir. ShapeText ise şekil üzerinde gösterilecek metnin tanımlanmasını sağlar.

Şeklin dış görünümü BorderColor, BorderStyle, BorderLineStyle, BorderWidth ve DisplayBorder özellikleriyle yapılandırılabilir. Ayrıca CurveMode ve Curvature kullanılarak şeklin köşe ve eğri karakteri değiştirilebilir.

ShapeShading ile şeklin düz, gölgeli veya 3 boyutlu gölgeli görünümü seçilebilir. HatchFillStyle ise çok sayıda tarama ve desen seçeneğiyle şeklin dolgu karakterini değiştirmeye olanak verir.

ŞEKILLİ GÖSTERGE (SHAPE), CenterColor, SurroundColor ve GradientMode özellikleriyle iki renkli veya yönlendirilmiş renk geçişleri oluşturabilir. Ayrıca GRADIENT_COLLECTION üzerinden birden fazla gradyan öğesi tanımlanabilir; her öğe için gradyan konumu ve rengi belirlenebilir.

ShapeType için kullanılabilen seçenekler aşağıdadır:

CurveMode çok sayıda köşe kombinasyonuna izin verir. Bu seçenekler şeklin belirli köşelerini veya birden fazla köşesini birlikte eğriltmek için kullanılır.

HatchFillStyle çok geniş bir desen kümesi sunar. Aşağıdaki seçenekler kaynak kodundaki tanımları karşılar.

Güncelleme Aralığı varsayılan olarak 1000 ms'dir. DecimalPoint sayısal gösterimlerde kullanılacak ondalık hane sayısını belirler. Görsel yapı ise ShapeType, ShapeDirection, ShapeText, kenarlık, gölgelendirme, tarama ve gradyan özellikleriyle bağımsız olarak biçimlendirilebilir.

SHAPE, SCADA ekranlarının görsel tasarımını zenginleştiren ve farklı geometrik biçimleri proses bilgisinin sunumuna dâhil eden esnek bir kullanıcı kontrolüdür. Dikdörtgen, kare, oval, daire, yuvarlatılmış dikdörtgen, yuvarlatılmış kare, üçgen ve ok seçenekleri; metin, yön, kenarlık, gölgelendirme, tarama ve gradyan özellikleriyle birlikte kullanılabilir.

Bu yapı sayesinde operatöre yalnızca sayısal bir değer göstermek yerine, değeri taşıyan veya açıklayan görsel bir şekil oluşturulabilir. Özellikle özel SCADA ekran tasarımlarında SHAPE, standart gösterim elemanlarının yanında kullanılabilecek güçlü bir grafiksel yapı sunar.
