LIVE DASH Rapor Tasarım Aracı

ReportDesigner, LIVE EVENTS yazılımı tarafından toplanan olay, alarm ve ölçüm verilerinin LIVE DASH üzerinde raporlanabilmesi amacıyla geliştirilmiştir. Kullanıcı raporun genel yapısını oluşturabilir, rapora farklı kart tipleri ekleyebilir, her kart için veri kaynağı ve gösterim özellikleri tanımlayabilir ve hazırlanan raporu LIVE DASH WEB arayüzünde yayınlayabilir.

ReportDesigner'ın temel yaklaşımı, raporu tek bir bütün olarak değil, bağımsız görevler üstlenen kartlardan oluşan modüler bir yapı olarak ele almaktır. Böylece aynı rapor içerisinde ayrıntılı trend grafikleri, alarm analizleri, tablolar ve anlık gösterge kartları birlikte kullanılabilir.

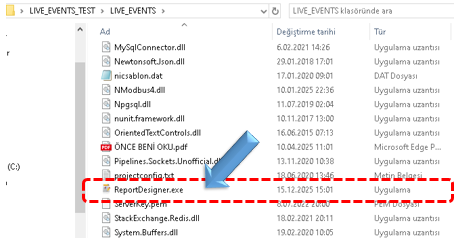

Rapor Tasarım Aracı ReportDesigner, LIVE EVENTS yazılımı ile aynı program klasörü içerisinde yer almaktadır. Kullanıcının aracı çalıştırabilmesi için ilgili klasörde bulunan ReportDesigner.exe uygulama dosyasını çalıştırması yeterlidir.

Uygulama başlatıldığında LIVE DASH web raporlama ortamında kullanılacak raporların tasarlanmasına yönelik arayüz açılır ve kullanıcı doğrudan rapor oluşturma veya mevcut bir raporu düzenleme işlemine başlayabilir.

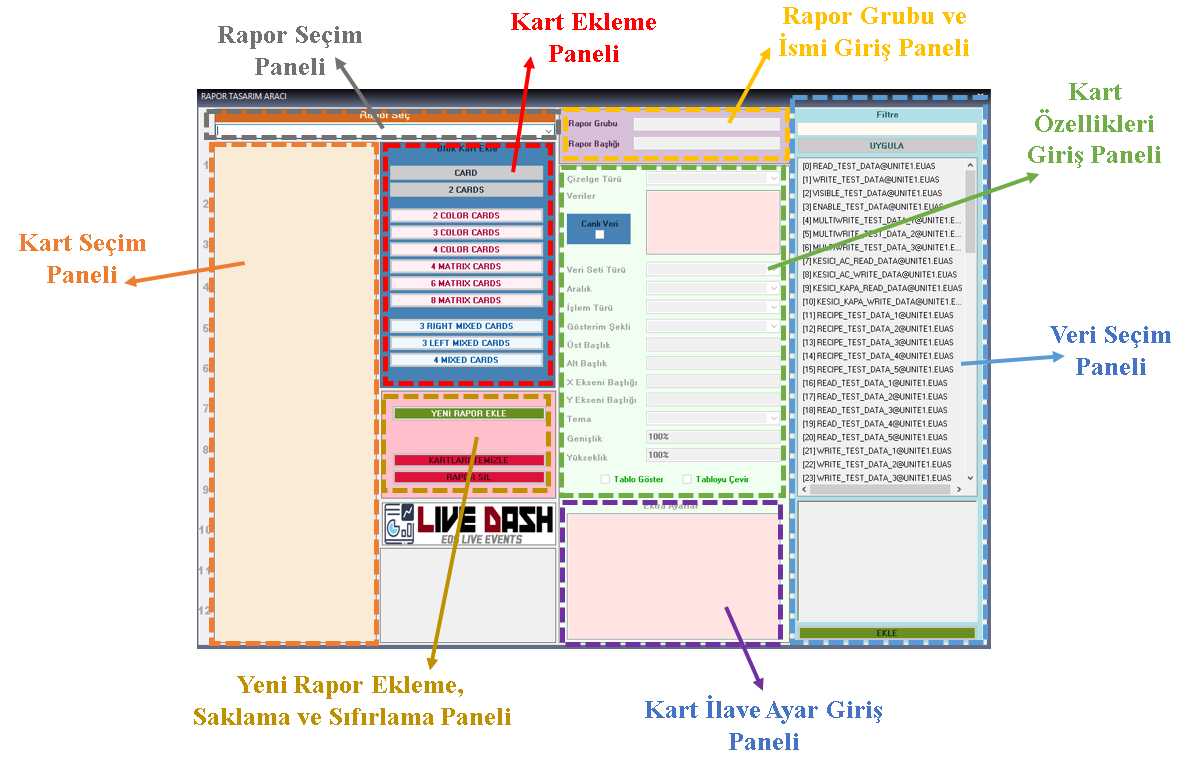

Rapor tasarım ekranı, farklı görevleri birbirinden ayıran panellerden oluşur. Bu yapı, raporların kontrollü biçimde oluşturulmasını ve daha sonra aynı rapor üzerinde değişiklik yapılmasını kolaylaştırır.

LIVE DASH raporları alt alta dizilmiş standart kart alanlarından oluşur. Her kart rapor içerisinde bağımsız bir bilgi alanı olarak çalışır ve kendi veri kaynağı, hesaplama yöntemi ve görsel ayarlarına sahip olabilir.

Color Card üzerinde veri değerine bağlı olarak dairesel, lineer, termometre, renkli LED gibi gösterge tipleri kullanılabileceği gibi numerik LED ve normal sayısal gösterim seçenekleri de kullanılabilir. Renkli kartlar ayrıca canlı veri güncellemesini destekler.

• Kart Kombinasyonları Daha Fazla Bilgi

Aşağıdaki bağlantılar, EOS LIVEDASH ortamında kullanılan farklı çizelge, grafik, tablo ve gösterge türlerinin teknik özelliklerini ve kullanım amaçlarını açıklayan dokümanlara hızlı erişim sağlamak amacıyla hazırlanmıştır. Çizgi, sütun, çubuk, alan, dağılım, pasta, halka, huni, piramit, radar, Marimekko, Pareto, radyal, zaman çizelgesi, ısı haritası, Sankey, akış kiriş, XYZ, gösterge ve sayısal görselleştirme türleri ile seviye, limit ve durum göstergeleri gibi farklı görselleştirme bileşenleri bu bölümde ele alınmaktadır.

Yeni bir rapor oluştururken işlemlerin aşağıdaki sırayla yürütülmesi, raporun eksiksiz ve kontrollü biçimde hazırlanmasını sağlar.

1. ReportDesigner uygulamasını çalıştırın. Rapor tasarım ekranını ve ilgili panelleri açın.
2. YENİ RAPOR EKLE butonuna tıklayın. Sistem varsayılan ayarlara sahip boş bir rapor tanımı oluşturacaktır.

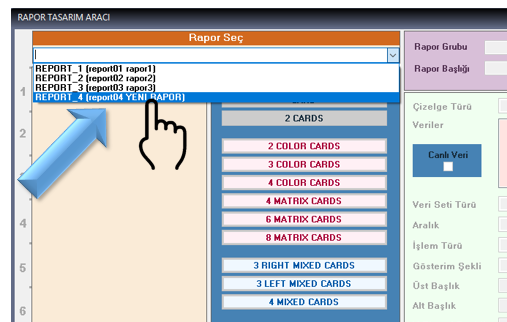

3. Oluşturulan raporu Rapor Seçim Paneli üzerinden seçerek aktif hâle getirin.

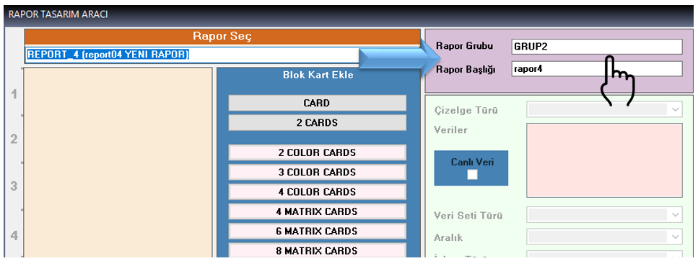

4. Rapor Grubu ve İsmi Giriş Paneli üzerinden rapor grubunu ve sistemde görünecek rapor adını belirleyin.

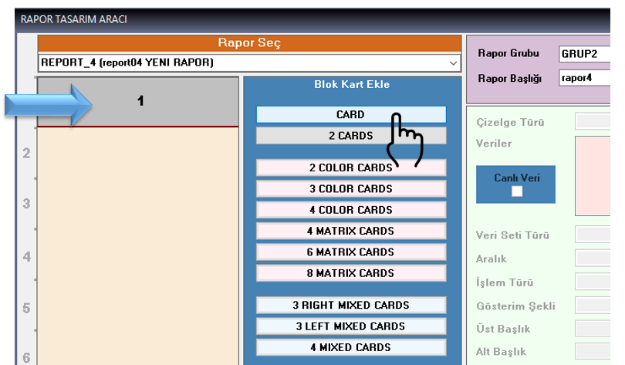

5. Kart Ekleme Paneli üzerinden rapora Normal Kart veya Renkli Kart ekleyin.
6. Her kartın özelliklerini, veri kaynağını ve gerekiyorsa ilave ayarlarını tanımlayın.
7. Raporda kullanılacak tüm kartlar için aynı işlemleri tekrarlayın.
8. Doğrulama göstergelerini kontrol ettikten sonra RAPORLARI SAKLA butonuna tıklayın.

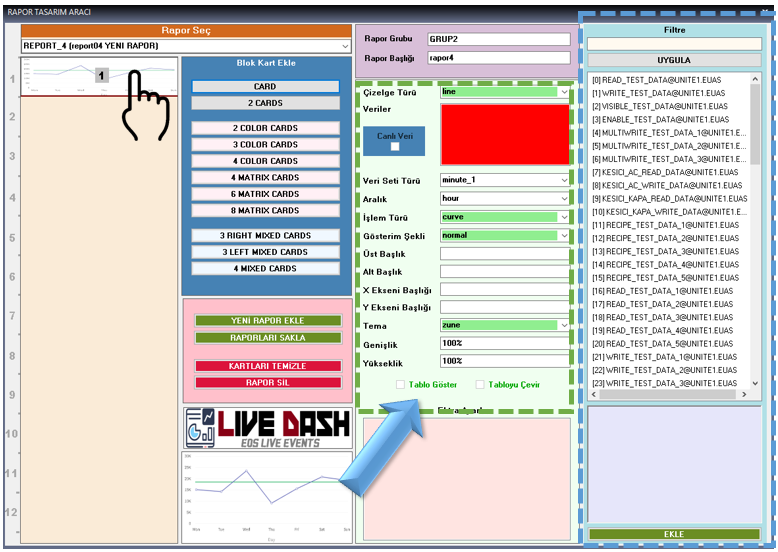

Eklenen kart, Kart Seçim Paneli üzerinde yer alan numaralı alt kart bölümlerinden seçilir. Seçilen alt kartın özellikleri ilgili panellerde görüntülenir. Kartın rapordaki davranışı aşağıdaki temel parametrelerle belirlenir.

Özellik	Açıklama
Çizelge Türü	Kartın grafik, tablo veya gösterge olarak hangi görselleştirme türünde çalışacağını belirler.
Veri Seti Türü	Verilerin saniyelik veya dakikalık bazda alınacağını belirler: second_1 veya minute_1.
Aralık	Verilerin second, minute, hour, day, month veya year gibi hangi zaman aralığında değerlendirileceğini belirler.
İşlem Türü	Veri setine uygulanacak matematiksel veya mantıksal işlemi tanımlar.
Gösterim Şekli	Verilerin grafik, toplam, birleşik veya alarm analizi gibi hangi sunum biçiminde gösterileceğini belirler.
Üst Başlık	Kartın ana başlığıdır. Kısa ve kartın içeriğini özetleyen bir ifade kullanılması önerilir.
Alt Başlık	Üst başlığı destekleyen daha ayrıntılı açıklama alanıdır.
X Ekseni	Grafiğin yatay ekseninin neyi temsil ettiğini tanımlar; örneğin zaman, saat veya saniye.
Y Ekseni	Grafiğin dikey ekseninin neyi temsil ettiğini tanımlar; örneğin güç (MW) veya üretim (MWs).
Tema	Kartın renk paletini ve genel görsel görünümünü belirler.
Genişlik / Yükseklik	Kartın rapordaki yatay ve dikey boyutunu belirler. Değer yüzde veya piksel cinsinden girilebilir.

• Kart Özellikleri Daha Fazla Bilgi

Çizelge türü seçimi, kartın hangi amaçla kullanılacağını doğrudan belirler. ReportDesigner farklı veri türleri ve analiz ihtiyaçları için çok sayıda gösterim seçeneği sunar.

Veri Seti Türü, verilerin veri tabanından hangi çözünürlükte alınacağını belirler. second_1 seçildiğinde bir günlük veri 86.400 veri noktasından; minute_1 seçildiğinde ise 1.440 veri noktasından oluşur.

Aralık parametresi ise verilerin hangi zaman diliminde değerlendirileceğini belirler: second, minute, hour, day, month, year. Özellikle integral hesaplamalarında bu seçim önemlidir. Örneğin hour saatlik, day ise günlük integral değerlendirmesine karşılık gelir.

İşlem Türü, seçilen veri setine uygulanacak matematiksel veya mantıksal işlemi belirler. Kullanılabilir seçenekler çizelge türüne göre değişebilir.

Gösterim Şekli, seçilen verilerin kart üzerinde nasıl sunulacağını belirler. Aynı veri, farklı gösterim seçenekleriyle farklı analitik bakış açıları sağlayabilir.

ALARM analizleri için location2level, location2group, location2type, group2type, group2level, type2level, type2group, level2type ve level2group gibi ilişkisel analiz seçenekleri kullanılabilir.

Timeline için inalarms gelen alarmları, inoutalarms gelen-giden alarmları Gantt benzeri zaman gösterimiyle, events ise olayları zaman çizelgesinde sunar.

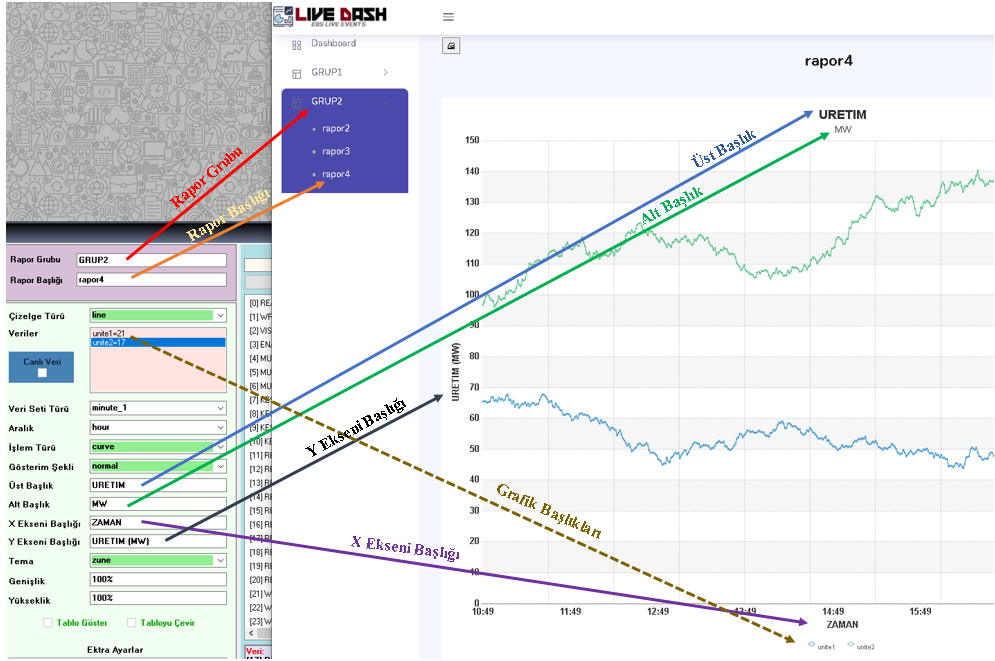

Kartın anlaşılabilirliği yalnızca doğru verinin seçilmesine değil, verinin doğru şekilde etiketlenmesine ve ekranda uygun boyutta sunulmasına da bağlıdır.

• Üst Başlık: kartın ana içeriğini kısa biçimde ifade eder.
• Alt Başlık: başlığı destekleyen açıklamadır.
• X Ekseni Başlığı: yatay eksenin temsil ettiği büyüklüğü belirtir.
• Y Ekseni Başlığı: dikey eksenin temsil ettiği büyüklüğü belirtir.
• Tema: kartın renk paletini ve görsel bütünlüğünü belirler.
• Genişlik: yüzde veya piksel olarak tanımlanabilir.
• Yükseklik: yüzde veya piksel olarak tanımlanabilir.

Yüzde cinsinden değer girilecekse değerin sonuna % karakteri eklenmelidir. Örneğin 100%.

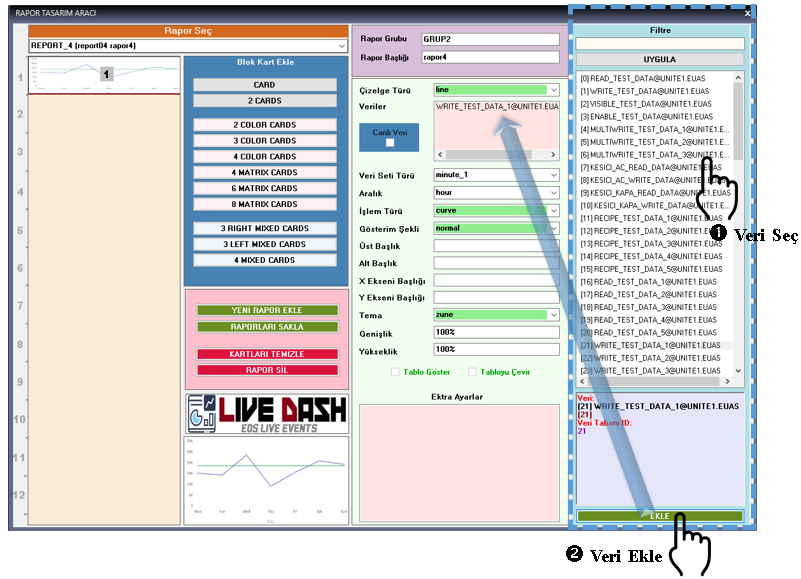

Veri seçimi ihtiyacı olan çizelgelerde işlem Veri Seçim Paneli üzerinden yapılır. Projede arşivlenen veriler listelenir ve panelin üst kısmındaki filtre alanına anahtar sözcükler girilerek liste daraltılabilir.

Kullanıcı veri listesindeki bir veriye tıklayarak ilgili detayları listenin altında görüntüleyebilir. EKLE butonuyla seçilen veri aktif kartın veri listesine eklenir. Veri tanımı, veri tabanı tanım numarası olan ColID ile ilişkilendirilir.

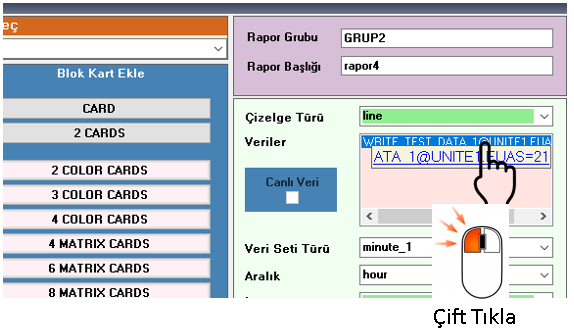

Uzun otomatik tanımlar gerektiğinde, kart ayarlarına getirilen veri üzerine çift tıklanarak açılan hızlı düzenleme alanında yalnızca eşittir işaretinin öncesindeki tanım değiştirilebilir. Format mutlaka korunmalıdır.

Veri silmek için seçilen veri üzerinde sağ fare tuşuna tıklanarak açılan menüden Sil seçeneği kullanılır. Bazı kart ve çizelge türlerinde veri seçimi gerekmeyebilir; örneğin alarm türü şemalarda veri seçimi gerekli değildir.

• Veri Ayarları Daha Fazla Bilgi

ReportDesigner, kart özellikleri tanımlanırken kullanıcıya görsel doğrulama bilgisi sağlar. Bu yaklaşım, rapor kaydedilmeden önce eksik veya gereksiz yapılandırmaların fark edilmesini kolaylaştırır.

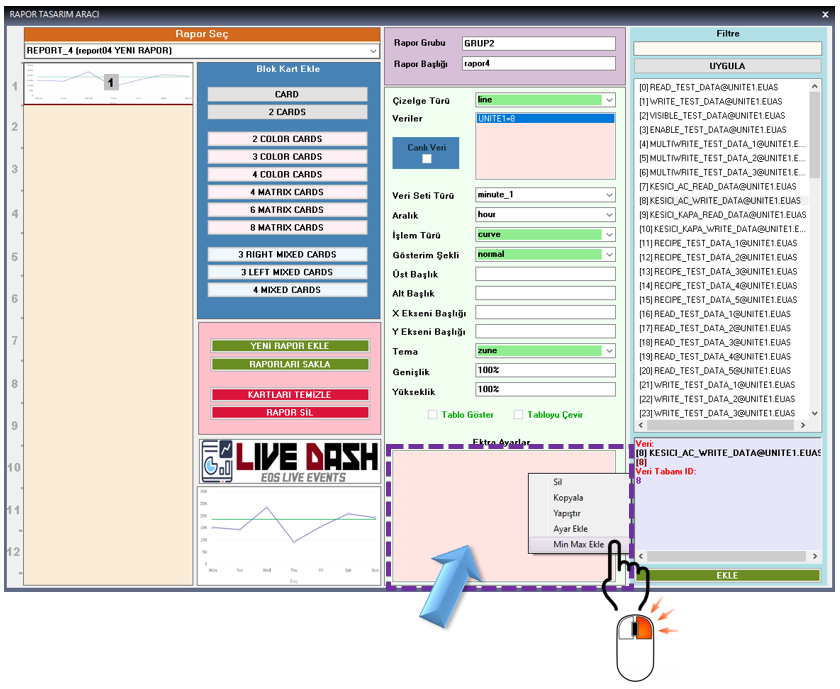

Gerektiğinde Kart İlave Ayar Giriş Paneli kullanılarak çizelgeye özel ileri seviye ayarlar tanımlanabilir. Bu ayarlar kullanılan grafik veya gösterge türüne göre değişir.

• SCADA grafiklerinde Min Max Ekle seçeneğiyle Y ekseninin minimum ve maksimum değerleri tanımlanabilir.
• Girilen ayarlar satırın üzerine çift tıklanarak açılan hızlı bölümden düzenlenebilir.
• GAUGE türü sayısal göstergelerde renk seviyeleri tanımlanabilir.

ReportDesigner içerisindeki Alarm Filtre Ayar Ekranı, rapora hangi alarmların dâhil edileceğini veya hangi alarmların hariç bırakılacağını ayrıntılı ve kontrollü biçimde belirlemek için kullanılır. Böylece LIVE DASH raporları, SCADA projesinde tanımlı alarm yapısını esas alan seçici, esnek ve çok kriterli raporlara dönüştürülebilir.

1. ReportDesigner içerisinde ilgili rapor veya rapor bileşenini seçin.
2. Ekstra Ayarlar Ekleme Paneli üzerinde sağ fare tuşu menüsünü açın.
3. Alarm Ayar Ekle seçeneğini tıklayın.
4. Sistem tarafından açılan Alarm Filtre Ayar Ekranı üzerinden filtre kriterlerini tanımlayın.

• Alarm Ayarları Daha Fazla Bilgi

Aynı raporda birden fazla filtre kriteri birlikte kullanılabilir. Böylece yalnızca belirli bir konumdaki belirli bir alarm grubuna ve belirli seviyelere ait alarmlar seçilerek operasyonel açıdan daha anlamlı raporlar oluşturulabilir.

Bu yöntem sayesinde raporlar gereksiz alarm kalabalığından arındırılabilir; operasyonel, bakım ve yönetim amaçlarına uygun hedeflenmiş alarm listeleri oluşturulabilir.

Daha önce tanımlanmış bir alarm filtresinin değiştirilmesi gerektiğinde, Ekstra Ayarlar panelindeki ilgili filtre satırının üzerine çift tıklanır. Alarm Filtre Ayar Ekranı yeniden açılır ve gerekli değişiklikler aynı yöntemlerle yapılabilir.

Daha önce oluşturulmuş raporlar aynı ReportDesigner ortamında yeniden açılarak rapor grubu, rapor adı, kartlar, veri kaynakları ve görsel ayarlar bakımından güncellenebilir.

1. ReportDesigner uygulamasını çalıştırın.
2. Rapor Seçim Paneli üzerinden düzenlenecek raporu seçin.
3. Seçilen raporun sayfaları ve kartları tasarım alanında görüntülenecektir.
4. Gerekirse Rapor Grubu ve İsmi Giriş Paneli üzerinden rapor bilgilerini değiştirin.
5. Kart Seçim Paneli üzerinden düzenlenecek alt kartı seçin.
6. Kart özelliklerini, veri seçimlerini ve ilave ayarları gerektiği şekilde güncelleyin.
7. Değişiklikleri RAPORLARI SAKLA butonuyla kaydedin.

Kaydedilen yeni yapı LIVE DASH WEB arayüzünde kullanıma hazır hâle gelir.

LIVE DATA özelliği, LIVE DASH üzerinde Renkli Kart (COLOR CARD) olarak seçilmiş gösterge türlerinin belirli zaman aralıklarıyla otomatik güncellenmesini sağlar. Böylece rapor ekranı yalnızca geçmiş verileri gösteren statik bir rapor olmaktan çıkarak, veri kaynağındaki en güncel değerleri yansıtan dinamik bir izleme ekranına dönüşebilir.

Rapor tasarımı tamamlandıktan sonra Yeni Rapor Ekleme, Saklama ve Rapor Sıfırlama Paneli üzerindeki RAPORLARI SAKLA butonuna tıklanır.

Kaydetme işleminden sonra rapor LIVE DASH WEB arayüzünde kullanılabilir hâle gelir. Kaydetme öncesinde tüm kartların doğrulama durumlarının yeşil olduğunun kontrol edilmesi, eksik veya hatalı kart yapılandırmalarının önüne geçilmesi açısından önemlidir.

• Mevcut Raporların Düzenlenmesi Daha Fazla Bilgi

ReportDesigner, yalnızca grafik oluşturma aracı olarak değil, LIVE EVENTS altyapısında toplanan operasyonel verilerin farklı karar seviyelerine göre düzenlenmesini sağlayan modüler bir raporlama katmanı olarak değerlendirilebilir.

Bu yapı sayesinde aynı raporlama ortamı; işletme, bakım, performans, alarm yönetimi ve yönetimsel izleme gibi farklı amaçlara göre yapılandırılabilir.

LIVE DASH ReportDesigner, LIVE EVENTS tarafından toplanan proses, olay ve alarm verilerini web tabanlı raporlara dönüştürmek için kullanılan esnek bir rapor tasarım aracıdır. Normal Kart ve Color Card yapıları sayesinde ayrıntılı analizlerle hızlı durum göstergeleri aynı rapor içerisinde birleştirilebilir.

Doğru veri setinin, uygun işlem türünün, doğru gösterim biçiminin ve gerekli alarm filtrelerinin birlikte seçilmesi; raporların yalnızca görsel açıdan değil, operasyonel açıdan da anlamlı olmasını sağlar. Rapor tasarımı tamamlandıktan sonra doğrulama durumları kontrol edilerek raporun saklanması ve LIVE DASH WEB ortamında yayınlanmasıyla süreç tamamlanır.
