1. Yazılımın İlk Kez Çalıştırılması

Kurulum sonrasında EOS Scada Runtime için hem masaüstünde hem de Uygulama Kısayol Klasörü altında kısayollar oluşturulur. Yazılım bu kısayollardan biri kullanılarak başlatılabilir.

Önemli: Runtime başlatıldığında aktif olarak ayarlanmış SCADA projesi otomatik olarak yüklenir ve sistemin ana penceresi açılır.

İlk çalıştırmada Şifre ve/veya USB Anahtarı ile giriş yapılmadan SCADA üzerinde işlem gerçekleştirilemez. Buna karşılık proje ayarlarına bağlı veri toplama ve arşivleme işlevleri arka planda başlayarak devam eder.

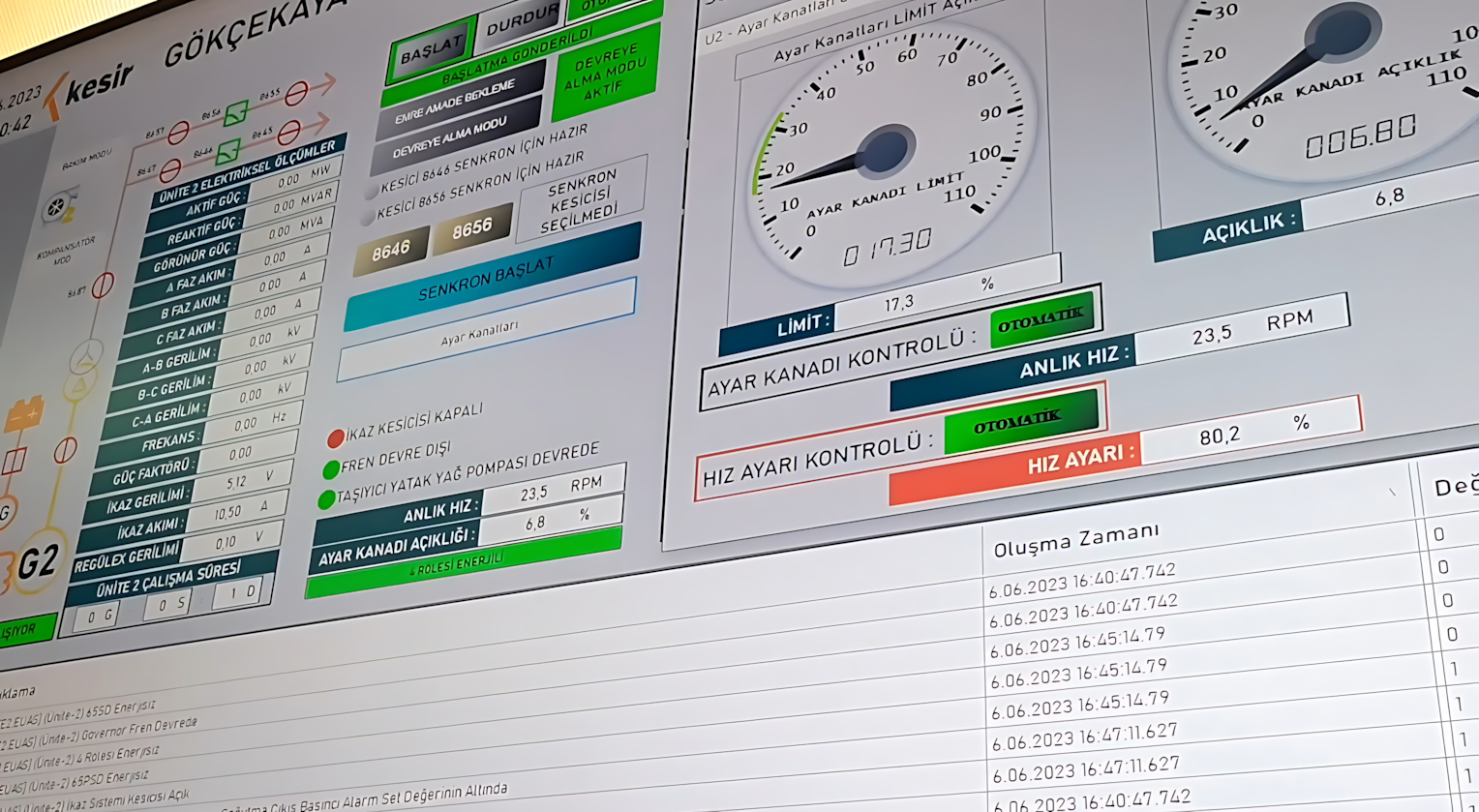

2. Runtime Yerleşim Düzeni

Bir proje açıldığında kullanıcı karşısına süreç izleme ve kontrol işlemlerini kolaylaştıran düzenli bir çalışma alanı çıkar.

Alan Temel İşlev
Ana Menü Temel Runtime ve SCADA işlevlerine erişim sağlar.
Hızlı Erişim Butonları Sık kullanılan işlemlere hızlı erişim sağlar.
Giriş / Çıkış Alanı Kullanıcı oturum işlemlerinin yürütüldüğü bölümdür.
SCADA Çalışma Alanı SCADA ekranları ve araç panellerinin görüntülendiği ana alandır.
Statü Çubuğu Yazılım ve sistem durumları ile mesajları görüntüler.

Pencere Yapısı

EOS Scada Runtime, Çoklu Belge Arabirimi pencere yapısını kullanır. Birden çok alt pencere tek bir ana pencere altında yönetilir. SCADA ekranları gizlenebilir, gösterilebilir, simge durumuna küçültülebilir veya büyütülebilir. Ortak menü ve araç çubuğu kullanımı ekran alanının verimli kullanılmasına yardımcı olur.

3. Kullanıcı Giriş (Login) İşlemleri

EOS Scada Runtime üzerinde işlem yapabilmek için öncelikle yetkili bir kullanıcı hesabı ile giriş yapılması gerekir. Kullanıcının yetki seviyesine göre menü ve buton öğeleri etkin hale gelir.

Çift Kullanıcı ile Giriş

Vardiyalı işletmelerde kolaylık sağlamak amacıyla Runtime çift girişi destekler. İki farklı yetkili personel aynı anda giriş yapabilir. Bu kullanıcılar arasındaki en yüksek yetki seviyesi geçerli olur. Kullanıcılardan biri çıkış yaptığında diğeri izleme ve yönetim faaliyetlerine kesintisiz devam edebilir.

Şifre ile Giriş

  1. GİRİŞ YAP (1. KULLANICI) butonuna tıklanır.
  2. Açılan pencereden kullanıcı seçilir ve şifresi girilir.
  3. TAMAM butonuna tıklanır.
  4. Yetki seviyesine bağlı menü ve butonlar etkinleşir.

İkinci kullanıcı için GİRİŞ YAP (2. KULLANICI) butonu kullanılarak aynı adımlar uygulanabilir.

USB Anahtarı ile Yetkilendirme

Herhangi bir USB flash disk, EOS Scada Editor veya Runtime yardımıyla bir kullanıcının yetki anahtarı haline getirilebilir. Yetkilendirilmiş disk takıldığında tanımlı yetki seviyesine göre otomatik giriş, çıkarıldığında ise otomatik çıkış sağlanır.

4. Kullanıcı Çıkış İşlemleri

Giriş yapmış kullanıcı, ekranın sağ üst köşesinde görünen kullanıcı adına tıklayarak açılan menüdeki ÇIKIŞ YAP seçeneği ile sistemden çıkış yapabilir.

USB anahtarı ile giriş yapılmışsa flash diskin çıkarılması da otomatik çıkış sağlar.

Önemli: Çift kullanıcı ile çalışmada bir kullanıcının çıkışı diğer kullanıcının oturumunu sonlandırmaz.

5. Kullanıcı Şifre Değiştirme

Giriş yapmış kullanıcı, sağ üst köşedeki kullanıcı adına tıklayarak açılan menüden ŞİFRE DEĞİŞTİR seçeneğini kullanabilir.

  1. Eski şifre girilir.
  2. Yeni şifre iki kez girilir.
  3. DEĞİŞTİR butonuna tıklanır.
  4. Çift onay sürecinin ardından işlem tamamlanır.

Başarılı güncellemede DB LED'i yeşil, hata durumunda kırmızı görünür. Sistem, zayıf şifreleri kabul etmeyen bir şifre güvenliği algoritmasına sahiptir. Pencere KAPAT butonu ile kapatılabilir.

6. Giriş Yapmış Kullanıcının Kimlik Kartını Görüntüleme

Giriş yapmış tesis çalışanına ait kimlik bilgilerinin görüntülenmesi için kullanıcı adının yanındaki kişi simgesi üzerinde fare imlecinin bekletilmesi yeterlidir.

Kullanım: Simgeye tıklanmaz. İmleç simgenin üzerinde tutulduğunda kimlik kartı görüntülenir; imleç kaldırıldığında kart otomatik olarak kaybolur.

7. Programdan Çıkış

EOS Scada Runtime süreç kontrolü, veri toplama ve arşivleme amacıyla tasarlandığından normal çalışma koşullarında sürekli, 7/24 çalışması beklenir.

Önemli: Runtime yazılımını yalnızca Süper Kullanıcı yetkisine sahip kullanıcı kapatabilir.

Yetkili kullanıcı giriş yaptıktan sonra üst sağ köşedeki KAPAT butonunu veya Program > PROGRAMDAN ÇIKIŞ seçeneğini kullanabilir. Yetkisiz kullanıcıların programı normal menü yollarıyla kapatması mümkün değildir.

8. Projeleri Kapatma ve Açma

Runtime başlatıldığında aktif proje otomatik olarak seçilir ve proje ayar dosyaları yüklenir. Normal çalışma sırasında kullanıcının ayrıca proje seçmesi gerekmez.

Gerekli yetkiye sahip kullanıcı mevcut projeyi PROGRAM menüsünden veya hızlı erişim çubuğundaki PROJE KAPAT butonuyla kapatabilir; ardından PROJE AÇ seçeneğiyle yüklü projeler arasından başka bir projeyi aktif hale getirebilir.

Not: Normal sistem kurulumunda yalnızca bir proje bulunması beklenir. Çoklu proje ile çalışma istisnai durumlar içindir.

Proje kapatma ve farklı projeyi aktif hale getirme işlemleri yalnızca yetkili kullanıcılar tarafından gerçekleştirilebilir.

9. İzleme ve Kontrol Amacıyla Ekran Açma

SCADA ekranları iki yöntemle açılabilir: Ana Menü altındaki EKRAN > EKRAN AÇ seçeneği veya hızlı erişim buton çubuğundaki EKRAN AÇ butonu.

Her kullanıcı kendi yetkileri çerçevesinde ekran açabilir. Her ekran için aynı anda açılabilecek maksimum ekran sayısı proje ayarlarında belirlenir.

Önemli: Ekran erişimi kullanıcı yetkileri ve proje ayarlarında tanımlanan ekran sayısı sınırları ile kontrol edilir.
