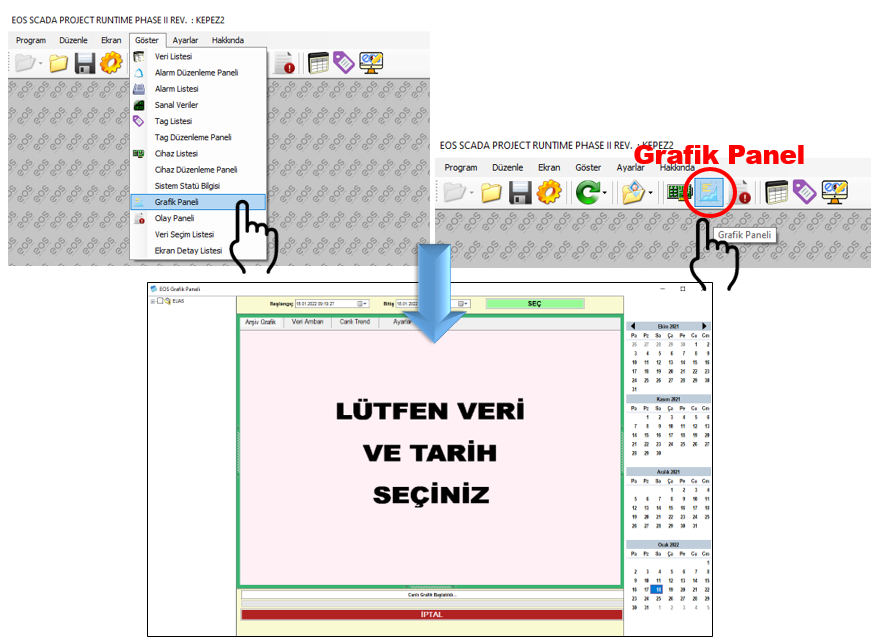

Grafik Paneline Erişim

EOS Grafik Paneline iki farklı kullanıcı arayüzü üzerinden erişilebilir. Panel, Runtime içerisinde grafik işlemlerinin merkezi olarak yürütüldüğü çalışma alanını oluşturur.

Erişim yöntemi İşlem
Hızlı Erişim Buton Şeridi GRAFİK PANELİ butonuna tıklanır.
GÖSTER Menüsü VERİ LİSTESİ butonuna tıklanır.

Temel kullanım: Grafik oluşturmak için sol taraftaki ağaç menüsünden bir veya daha fazla SCADA verisi seçilir. Ardından işlem yapılacak tarih seçilir. Tarih zaten seçili durumdaysa grafik alanına sol fare tuşu ile çift tıklanarak grafik yenilenebilir veya yeniden oluşturulabilir.

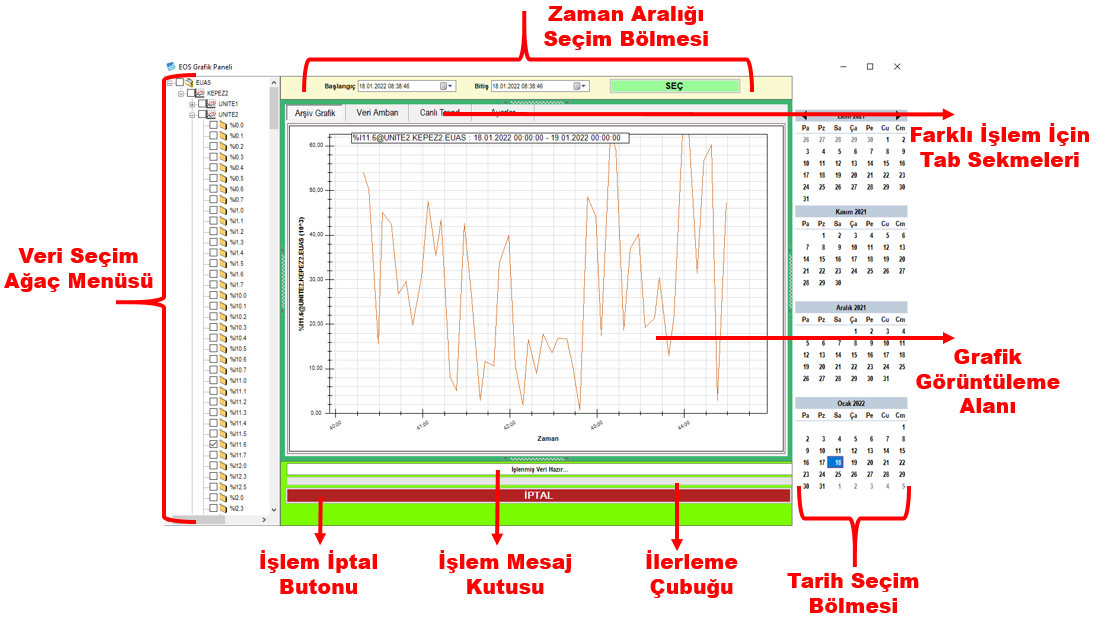

Grafik Paneli Yerleşimi

EOS Grafik Paneli, grafik işlemlerinin hızlı ve anlaşılır biçimde yürütülebilmesi amacıyla bölümlere ayrılmış bir yerleşim düzenine sahiptir. Her bölüm farklı bir kullanıcı işlemini destekler.

Bölge Temel işlev
Üst bölüm Zaman aralığı seçimi.
Tab sekmeleri Grafik, canlı trend ve veri görüntüleme gibi farklı işlemlere erişim.
Sol bölüm SCADA verilerinin ağaç menü üzerinden seçilmesi.
Orta bölüm Grafiklerin görüntülenmesi ve grafik üzerinde işlemlerin yapılması.
Alt bölüm İlerleme durumu ve işlem mesajlarının izlenmesi.
Sağ bölüm Tarih seçimi.

Bu yerleşim sayesinde veri seçimi, tarih belirleme ve grafik inceleme işlemleri aynı çalışma ekranı üzerinden gerçekleştirilebilir.

Geçmiş Verilerin Grafiklenmesi

EOS Grafik Paneli, SCADA'da arşivlenen verilerin belirli bir tarihe ve zaman aralığına göre grafiklenmesine olanak sağlar. Kullanıcı, ağaç menüsünden grafik üzerinde incelemek istediği verileri seçerek ilgili tarih için grafik oluşturabilir.

  1. Sol taraftaki ağaç menüsünden bir veya daha fazla SCADA verisini seçin.
  2. Sağ taraftaki tarih seçim bölmesinden incelemek istediğiniz tarihi seçin.
  3. Seçilen tarih için grafik görüntüleme işlemini gerçekleştirin.
  4. Tarih zaten seçiliyse grafik alanına sol fare tuşu ile çift tıklayarak grafiği yenileyin.

Çoklu veri seçimi: Ağaç menüsünde aynı anda birden fazla veri seçilebilir. Tüm seçimleri kaldırmak için ağaç menüsü üzerinde sağ fare tuşuna tıklanarak ilgili durum menüsü kullanılabilir.

Grafik Üzerinde İnceleme ve Durum Menüsü

Oluşturulan grafik üzerinde fare ile belirli bir bölge seçilerek yakınlaştırma yapılabilir. Bu özellik, özellikle kısa süreli değişimlerin veya belirli bir zaman aralığındaki proses davranışının daha ayrıntılı incelenmesini sağlar.

Grafik üzerinde sağ fare tuşuna tıklanmasıyla Grafik Durum Menüsü açılır. Bu menü, grafiğin görüntülenmesi, kaydedilmesi, yazdırılması ve ölçeklendirilmesi ile ilgili çeşitli araçlar sunar.

İşlem Açıklama
Kopyala Grafiği resim biçiminde panoya kopyalar.
İmajı Farklı Kaydet Grafiği EMF, PNG, GIF, JPEG, TIFF veya BMP formatlarında kaydeder.
Sayfa Ayarları Grafiğin yazıcıya gönderilmesi öncesinde sayfa ayarlarının yapılmasını sağlar.
Yazdır Grafiği varsayılan yazıcıya gönderir.
Nokta Değerlerini Göster İmleç grafik çizgisi üzerinde hareket ettirildiğinde ilgili nokta değerlerini gösterir.
Uzaklaştır Grafiği bir önceki büyütme seviyesine geri getirir.
Bütün Değişiklikleri Geri Al Tüm büyütmeleri kaldırarak grafiği ilk görüntüleme seviyesine döndürür.
Ölçeği Varsayılan Yap Grafiğin ölçek ayarlarını varsayılan değerlere getirir.

Veri Ambarı

Oluşturulan grafiğin temelini oluşturan sayısal değerleri tablo halinde incelemek için grafik görüntüleme alanının üst kısmındaki VERİ AMBARI sekmesi kullanılabilir.

Bu sekmede, o anki grafikte kullanılan verilerin sayısal değerleri tablo biçiminde gösterilir. Kullanıcı, tabloyu CSV OLARAK KAYDET butonu ile metin tabanlı bir dosya olarak dışarı aktarabilir.

Pratik kullanım: Grafik görsel eğilimleri incelemek için kullanılırken VERİ AMBARI sekmesi aynı grafiğin arkasındaki sayısal değerlerin ayrıntılı olarak kontrol edilmesini sağlar.

Canlı Grafik ve Canlı Trend

EOS Grafik Paneli yalnızca geçmiş verilerin incelenmesi için değil, canlı grafik ekranı olarak da kullanılabilir. Tab sekmelerinde bulunan CANLI TREND seçeneği ile seçilen SCADA verileri gerçek zamanlı olarak izlenebilir.

  1. CANLI GRAFİĞİ DURDUR butonuna tıklayarak düzenleme moduna geçin.
  2. Grafikte gösterilecek verileri ağaç menüsünden sağ fare tuşu ile sürükle-bırak yöntemiyle grafik alanına taşıyın.
  3. CANLI GRAFİK BAŞLAT butonuna basarak canlı trend fonksiyonunu etkinleştirin.

Canlı grafik için zaman penceresi; Son 10 dakika, Son 30 dakika, Son 1 saat, Son 3 saat, Son 6 saat, Son 12 saat veya Son 1 gün seçeneklerinden biri olarak belirlenebilir.

Canlı Grafik Zaman, Güncelleme ve Grafik Sayısı Ayarları

Canlı trend ekranında kullanıcı, izleme penceresini ve verilerin ekrana yenilenme sıklığını ihtiyaca göre belirleyebilir. Bu seçenekler, hızlı değişen proseslerin izlenmesi ile daha uzun süreli trendlerin takip edilmesini aynı panel içerisinde mümkün kılar.

Ayar Seçenekler
Canlı grafik zaman aralığı 10 dakika, 30 dakika, 1 saat, 3 saat, 6 saat, 12 saat, 1 gün
Grafik güncelleme sıklığı 500 ms, 1 saniye, 5 saniye, 10 saniye, 30 saniye, 1 dakika
Grafik sayısı 1, 2, 4 veya 6 grafik

İzleme yaklaşımı: Kısa güncelleme aralıkları hızlı değişen prosesleri daha sık takip etmeye, uzun zaman pencereleri ise daha geniş bir trend davranışını tek ekranda incelemeye olanak verir.

Canlı Veri Ayarlarının Değiştirilmesi

Canlı grafik çalışırken veri ve grafik yapılandırmalarında değişiklik yapılması gerektiğinde önce canlı grafik durdurulur. Daha sonra ilgili grafik üzerinde ayar işlemleri gerçekleştirilir.

  1. CANLI GRAFİK DURDUR butonuna tıklayın.
  2. Ayarları değiştirilmek istenen grafik üzerine sol fare tuşu ile çift tıklayın ve ayarlar panelini açın.
  3. Grafik üzerinde sağ fare tuşu ile Canlı Grafik Ayarlar Durum Menüsünü açın.
  4. Durum menüsünü kullanarak gerekli veri ve canlı grafik düzenlemelerini gerçekleştirin.

Durum menüsü üzerinden veri ekleme, veri silme ve bütün verileri tek işlemle temizleyerek canlı grafik seçeneklerini yeniden yapılandırma işlemleri yapılabilir.

Grafik Ayarları

Ayarlar sekmesi, grafiklerin genel görünümünün ve her bir SCADA verisinin grafik üzerindeki temsilinin ayrı ayrı yapılandırılmasına olanak sağlar.

EOS Grafik Panelinde her SCADA verisi için renk, çizgi stili ve çizgi kalınlığı gibi görsel özellikler ayrı ayrı belirlenebilir. Böylece aynı grafikte birden fazla proses değişkeni daha kolay ayırt edilebilir.

Grafik okunabilirliği: Çoklu veri içeren grafiklerde her verinin görsel özelliklerinin ayrı yapılandırılması, trendlerin birbirinden ayırt edilmesini ve proses davranışının daha kolay yorumlanmasını sağlar.

Veri Açıklamalarının Gösterilmesi

SCADA verilerinin bulunduğu ağaç menüsünde veri adlarının yanında açıklamalarının da gösterilmesi sağlanabilir. Bunun için ağaç menüsü üzerinde sağ fare tuşu ile açılan durum menüsünden AÇIKLAMALARI GÖSTER seçeneği kullanılır.

Aynı işlem tekrar uygulanarak ağaç yapısı açıklamaların gösterilmediği önceki görünümüne döndürülebilir.

Katlanabilir Ayırıcılar ve Tam Ekran İzleme

Grafik Panelindeki katlanabilir ayırıcılar, kullanılmayan bölümlerin geçici olarak kapatılmasına ve grafik için ayrılan çalışma alanının genişletilmesine olanak sağlar.

Bu özellik özellikle canlı trend izleme senaryolarında önemlidir. Kullanıcı, gereksiz bölmeleri kapatarak grafik alanını büyütebilir ve uygun bir tam ekran canlı grafik izleme ortamı oluşturabilir. Hazırlanan görünüm herhangi bir SCADA monitöründe sürekli izleme amacıyla kullanılabilir.
